低碳钢G型螺旋夹紧工装夹具结构

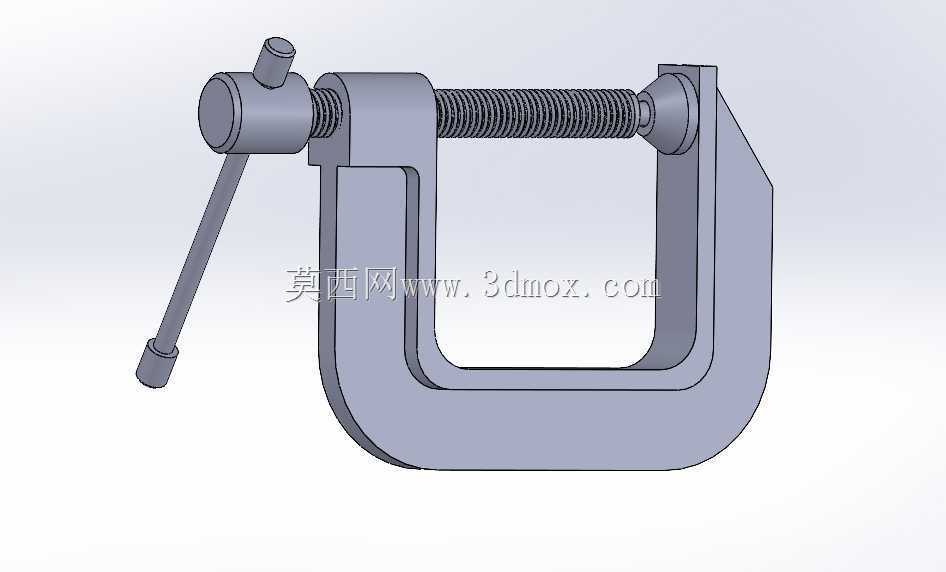

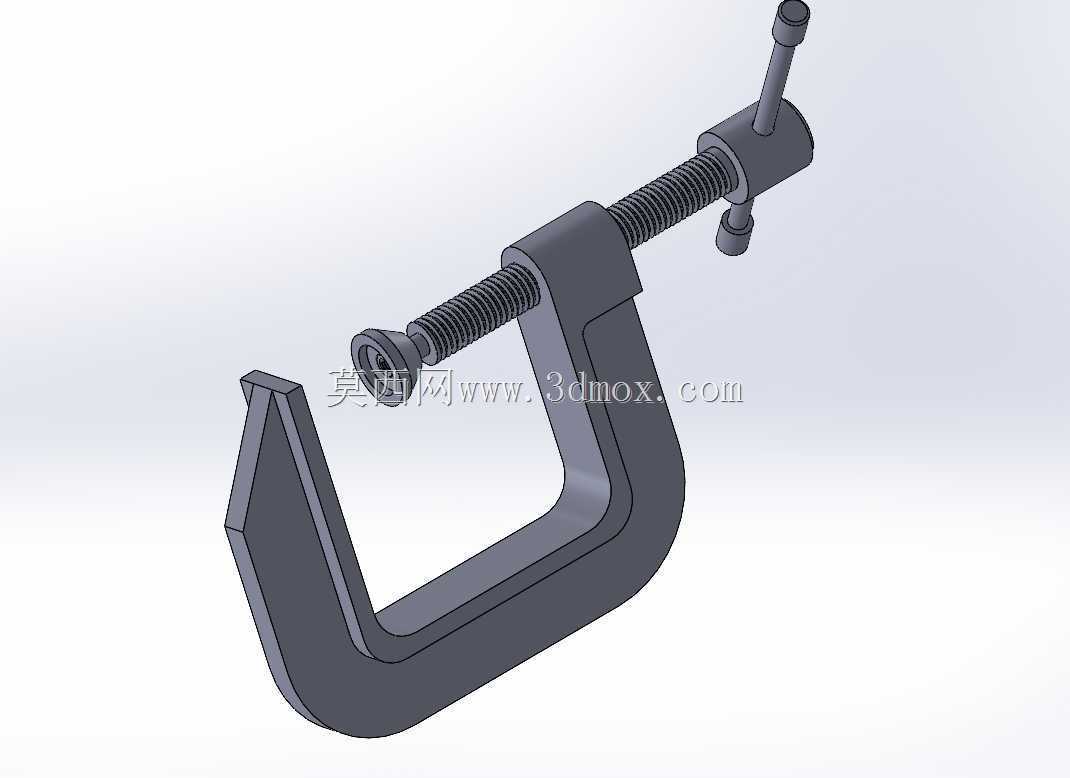

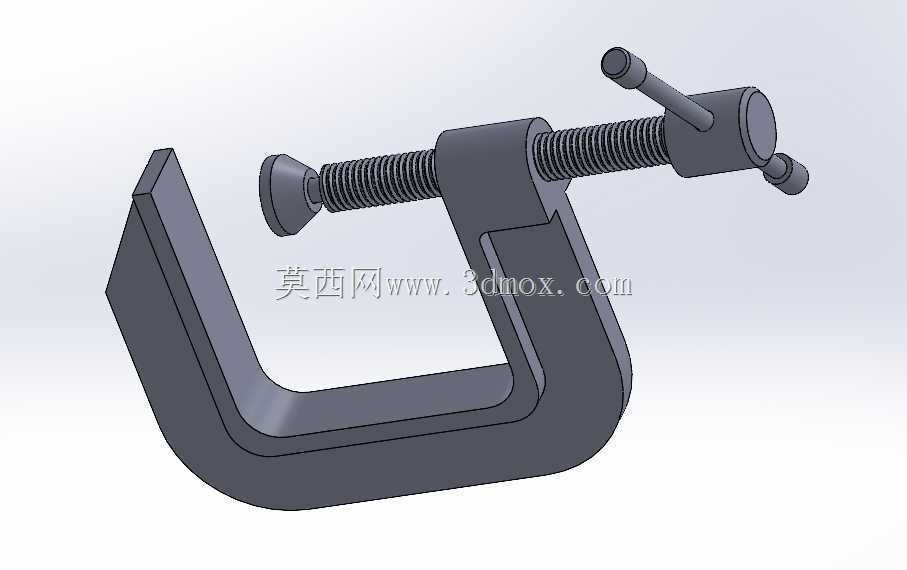

　　在机加工工位的临时装夹、钣金件铆接定位、木工拼合固定、小型工件焊接对位这类需要快速提供稳定夹紧力的场景里，这类G型螺旋夹紧结构是一线工位上出镜率极高的手动工装，和台虎钳的固定安装属性不同，它不受安装工位限制，可以随时移动到需要施加夹紧力的位置，适配不同作业面的临时固定需求。整套组件由四个独立零件装配而成，夹爪作为整个结构的受力基体，采用C型开口的整体式结构，开口深度决定了它能够伸入工件边缘的最大距离，开口的上下夹持面做了平行度公差控制，避免夹紧时工件出现局部应力集中导致的压痕或者滑移；主轴是传递夹紧力的核心传动件，全长加工梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，反复夹紧松开的磨损量更小，能够长期保持稳定的传动精度，不会因为频繁操作出现螺纹滑牙的问题。主轴盖装配在夹爪的螺纹安装端，和夹爪本体采用过盈配合加定位销的固定方式，为螺纹传动提供稳定的支撑基准，避免主轴在旋进过程中出现径向窜动，保证夹紧力始终垂直作用在工件夹持面上；手柄采用贯穿式的横杆结构，穿装在主轴末端的通孔内，根据杠杆原理，手柄的有效力臂长度经过匹配计算，操作人员只需要施加较小的手部握力，就能通过螺纹传动放大数倍后在夹持端输出足够的夹紧力，不需要借助额外的加力杆，单手即可完成夹紧和松脱操作。

　　从设计逻辑上看，整套结构所有受力零件均选用低碳钢材质，经过调质处理后兼顾结构强度和韧性，夹爪的C型弯角位置做了大圆弧过渡处理，避免应力集中导致的夹持断裂问题，在承受最大夹紧力时，弯角位置的变形量控制在弹性形变范围内，不会因为长期受力出现开口张角变大的永久性变形。夹持端的压头采用活动式球面连接结构，和主轴前端做活动铰接，即使被夹持工件的表面存在小角度的倾斜，压头也能自动贴合工件表面，保证接触面积足够大，不会因为点接触压伤工件表面，同时也能避免夹紧时工件出现侧向滑移。

　　从安装边界和尺寸适配来看，这类夹具的开口行程由主轴的螺纹有效长度决定，能够覆盖一定厚度范围内的工件夹持需求，不需要针对不同厚度的工件更换压头或者调整结构，整体外形没有突出的尖锐棱角，在工位上传递、使用时不会刮擦工件或者划伤操作人员。在实际使用场景中，它既可以在划线工序中把工件临时固定在划线平台上，也能在粘接、胶合工序中持续提供稳定的压力等待胶层固化，还能多件组合使用，在装配工序中对多个零件的对位位置进行临时固定，配合点焊、铆接等工艺完成装配作业。

　　和快速夹具相比，它的夹紧力调节范围更宽，通过控制手柄的旋转圈数就能精准控制夹紧力大小，针对薄壁件、脆性件可以适当减小夹紧力避免工件变形，针对厚重的金属件则可以加大旋紧力度提供足够的夹持摩擦力，防止加工过程中工件移位。整套结构的零件加工工艺性较好，夹爪采用整体锻造后铣削成型，主轴采用圆钢车削螺纹后热处理，没有复杂的曲面或者特殊加工要求，普通的机加工设备就能完成全部零件的加工，后期维护也十分简便，螺纹位置定期涂抹润滑脂就能长期保持顺畅的传动效果，出现螺纹磨损后只需要单独更换主轴零件即可，不需要整体报废整套夹具，使用成本较低。在三维建模过程中，需要重点校核螺纹旋合的长度是否满足强度要求，夹爪C型截面的抗弯模量是否匹配最大夹紧力下的弯矩载荷，手柄的力臂长度和螺纹升角是否满足自锁要求，保证夹紧后不会因为作业过程中的振动出现主轴自行松脱的问题，同时要保证活动压头的铰接间隙控制在合理范围，间隙过大会导致夹持时压头晃动，间隙过小则会出现压头转动卡滞无法贴合工件的问题。
