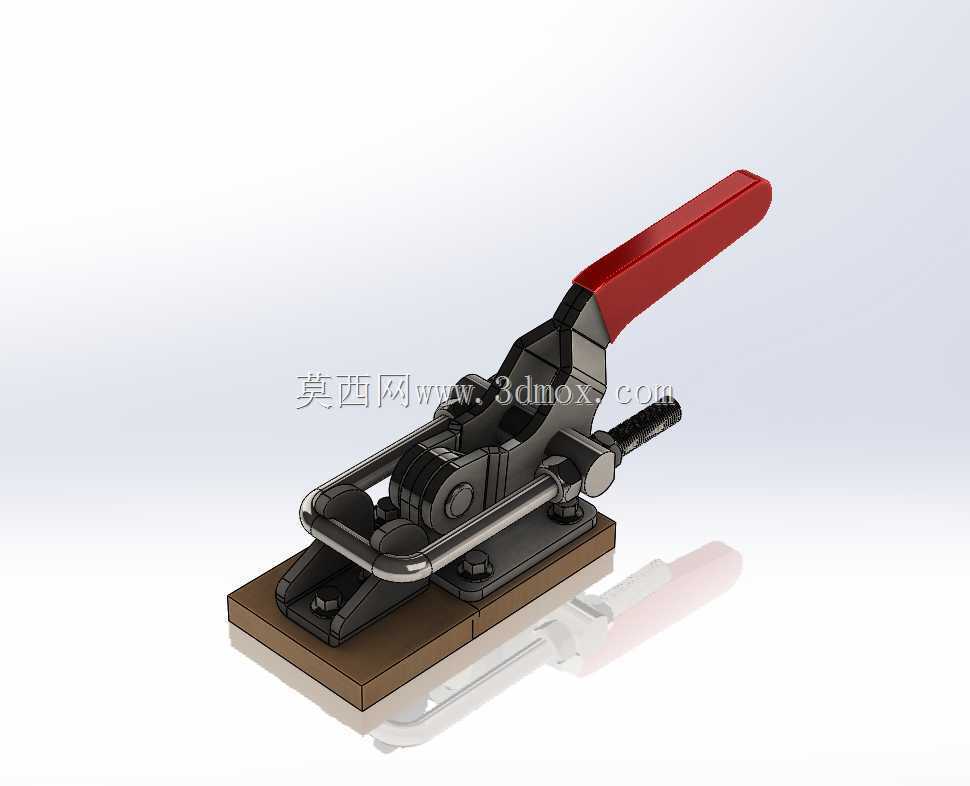

水平式快速锁紧夹钳工装夹具结构

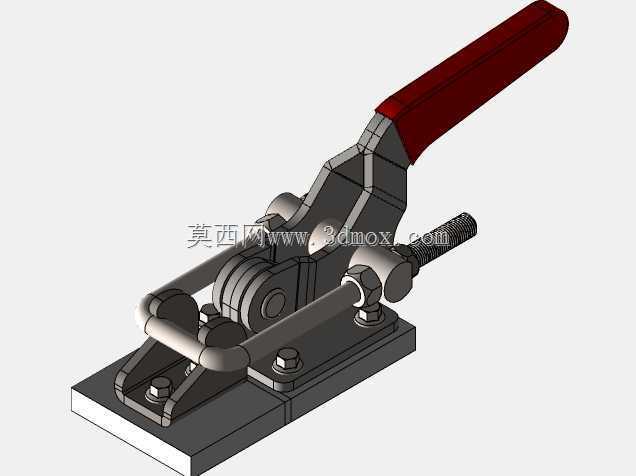

　　在工装治具、非标设备装配、工件焊接定位、木工拼合作业、电子元器件压合测试等场景里，手动快速夹钳是出现频率极高的压紧定位元件，这类元件不需要额外气源、电源配套，纯机械结构的可靠性让它在小批量多品种的生产场景里始终保有不可替代的位置。这款水平式锁紧夹钳采用底座安装式结构，整体为卧式布局，压杆下压到位后锁止机构会进入机械死点位置，即便作业过程中承受持续的振动载荷，也不会出现意外松脱的情况，这一点和普通的偏心压紧结构有本质区别——普通偏心结构仅靠摩擦力维持压紧力，一旦接触面磨损或者载荷波动就容易失效，而这款夹钳的四连杆锁止结构在压合到位后，连杆传动的受力方向会让机构产生自锁效应，必须手动扳动红色操作手柄才能解除锁止状态。

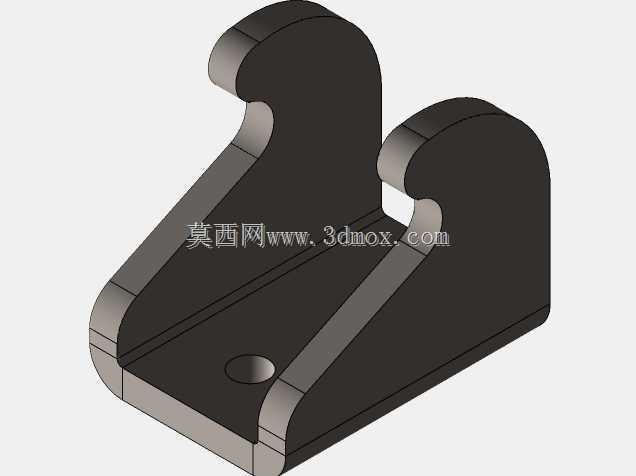

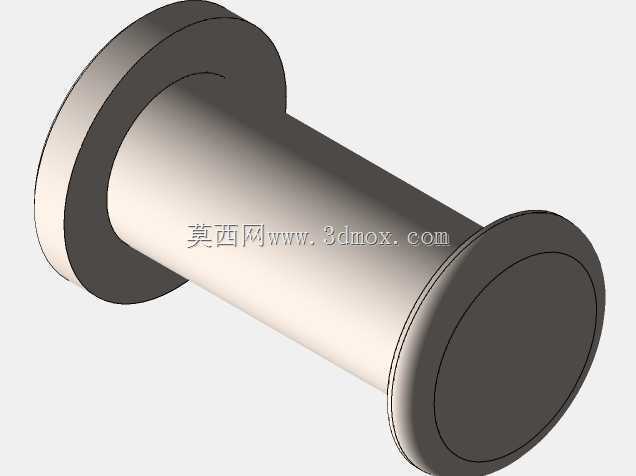

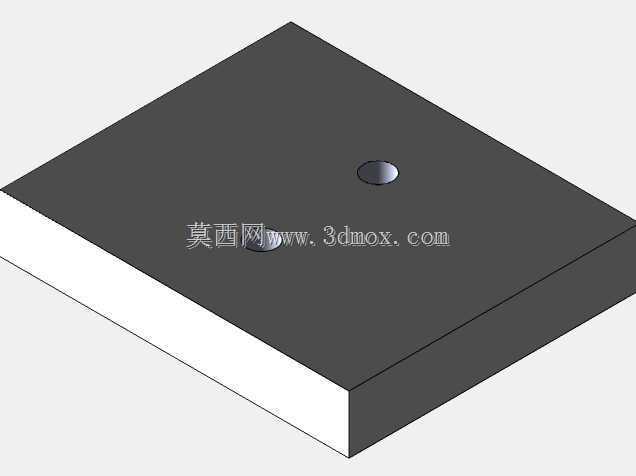

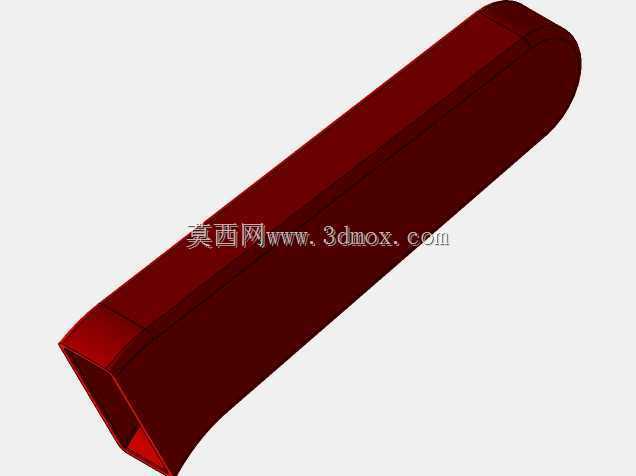

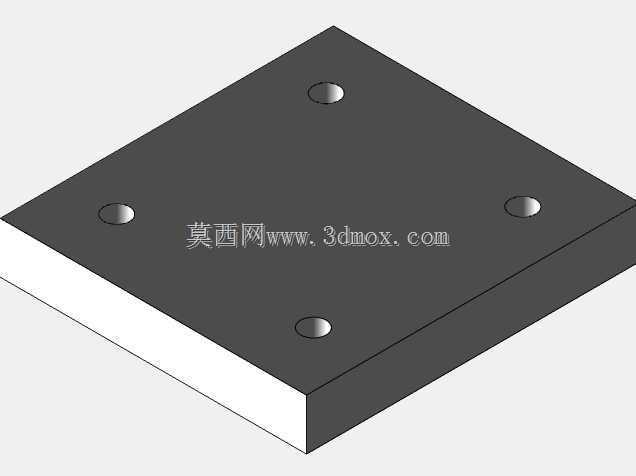

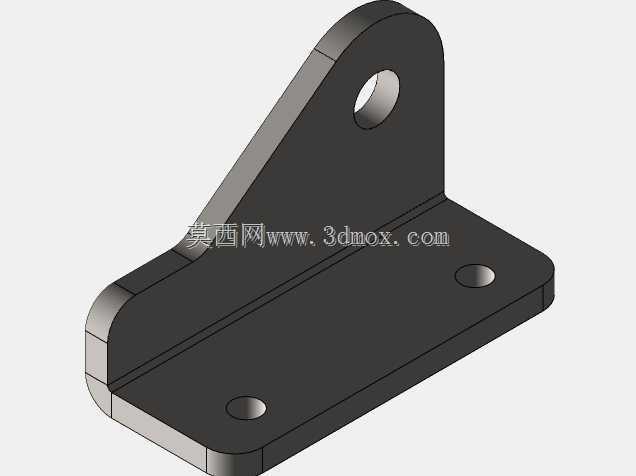

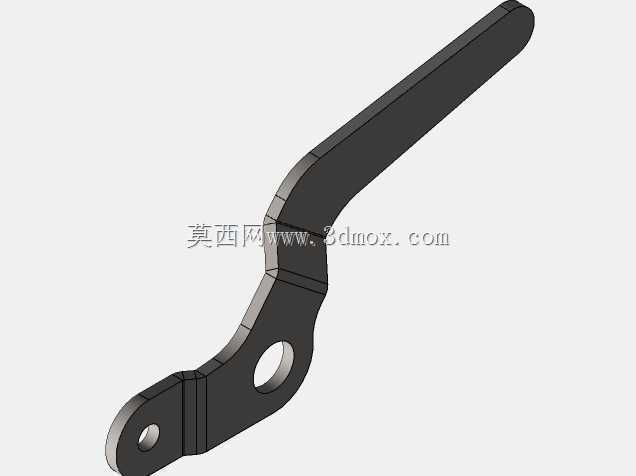

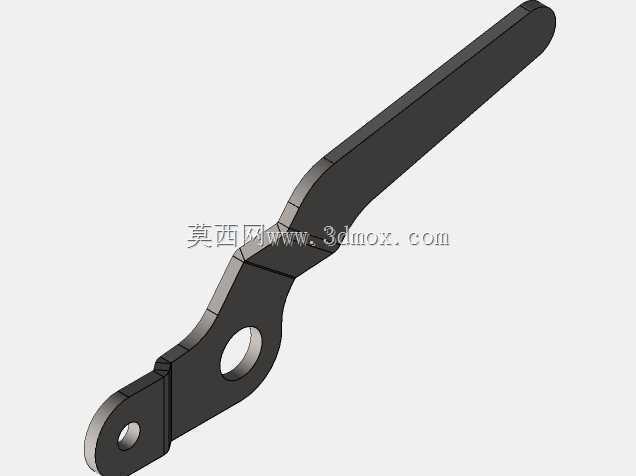

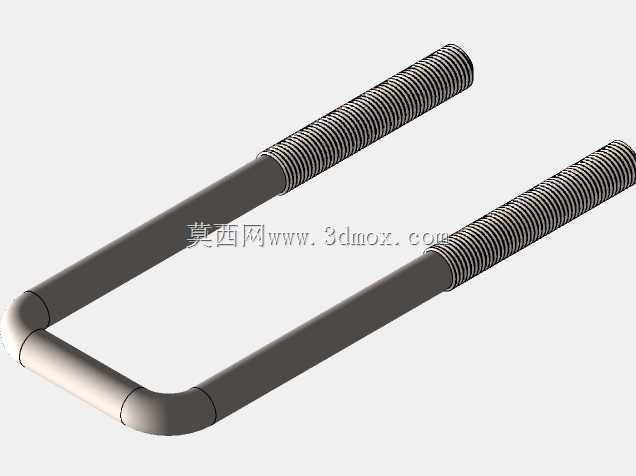

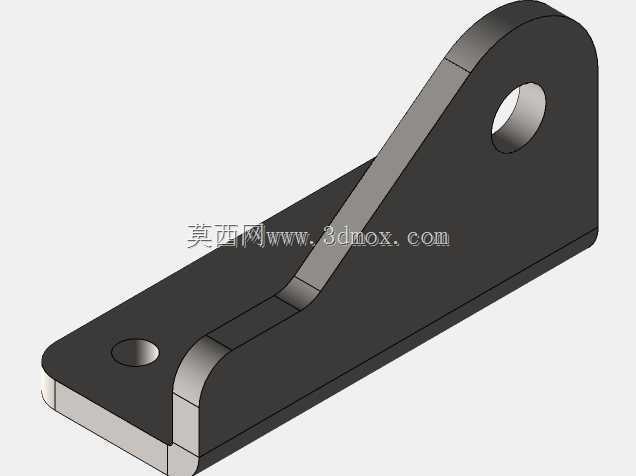

　　从结构设计逻辑来看，夹钳的底座采用带沉头孔的平板式设计，安装时可以直接通过内六角螺栓固定在工装基板或者工作台面上，沉头孔的设计能让螺栓头部完全没入底座平面，不会突出表面干涉工件放置，底座的安装孔位间距参考了通用快速夹钳的行业安装尺寸，替换同规格旧夹钳时不需要重新在基板上打孔，能直接适配原有安装位。夹钳的压头部分采用可调式螺杆结构，螺杆前端带橡胶压头，旋转螺杆就能调整压合行程，适配不同厚度的被压紧工件，橡胶压头的作用是避免刚性压头直接接触工件表面造成压痕，在处理铝件、塑料件、漆面工件这类表面易损伤的物料时，这个细节能大幅降低工件的不良率。操作手柄部分采用加长的红色包胶设计，一方面加长力臂能让操作人员用更小的力就达到额定压紧力，降低长时间操作的劳动强度，另一方面醒目的红色在工装台面上能快速识别操作位置，避免作业时误碰其他机构。夹钳的所有铰接位置都采用了铆接销轴配合衬套的结构，衬套选用耐磨自润滑材质，长期反复开合也不会出现销轴磨损导致的旷量，能长期维持压合位置的精度，不会因为使用次数增加出现压头偏移的问题。

　　从安装边界来看，夹钳在完全打开状态下手柄向上抬起，整体占用的垂直高度要高于锁止状态，设计工装时需要预留足够的手柄活动空间，避免手柄抬起时和周边的定位块、送料机构产生干涉；压头的伸出长度可以根据实际工件的位置调整，但调整范围不宜超过螺杆总长度的三分之二，避免螺杆啮合长度不足导致压合时螺杆弯曲变形。在焊接工装场景使用时，夹钳的金属主体采用碳钢材质做发黑防锈处理，能抵御焊接飞溅的烫损，不会因为少量焊渣溅到表面就出现机构卡滞；在木工拼板场景使用时，夹钳的压紧力足够抵消木板粘接时的反弹力，保证拼缝位置紧密贴合，不会因为胶层固化过程中的应力出现开缝；在电子行业的功能测试工装上，这款夹钳可以用来快速压紧测试探针板，保证探针和测试点接触可靠，每次装卸工件只需要一秒就能完成开合，比螺栓压紧的效率提升数十倍。

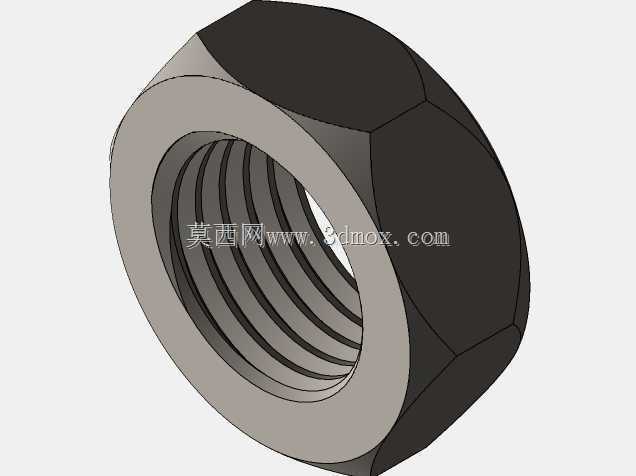

　　设计这类夹钳的三维模型时，需要重点还原四连杆机构的运动间隙，既要保证机构运动顺畅无卡滞，又不能让铰接位置间隙过大导致锁止后压头有晃动量；压头螺杆的螺纹要和夹钳臂上的螺纹孔精准配合，还原真实的调节手感；底座的安装沉孔深度要符合螺栓标准，避免实际装配时螺栓长度不匹配。很多新手工程师在选型快速夹钳时容易忽略夹钳的打开角度，导致工件装卸时夹钳压头还挡在工件上方，这款夹钳打开后压头会随四连杆结构抬升到足够高度，留出的操作空间能方便工件取放，不需要额外把压头拧退很长距离，这也是卧式快速夹钳相比垂直式夹钳的优势——垂直式夹钳的手柄在锁止时是竖直向上，会占用上方空间，而卧式夹钳锁止后手柄处于水平状态，上方没有突出结构，适合在空间受限的多层工装里使用。另外夹钳的压紧力传递是线性的，不会因为手柄扳动速度快慢产生冲击力，压合过程是逐渐施力，对于脆性材料的工件压紧也很友好，不会因为瞬间冲击力导致工件碎裂。
