带安装支架的弗莱查万向节传动结构

　　在各类需要非同轴动力传递的机械传动场景中，万向节是补偿两轴间角度偏差、位移偏差的核心部件，这款带L型安装支架的弗莱查万向节结构，主要面向小扭矩、空间受限的传动工位设计，常见于小型自动化设备的动力接驳、轻工机械的进给传动、检测设备的动力传输环节，可在两轴存在一定空间夹角的工况下稳定传递旋转动力，避免刚性连接带来的轴系憋劲、轴承过载、传动卡滞等问题。

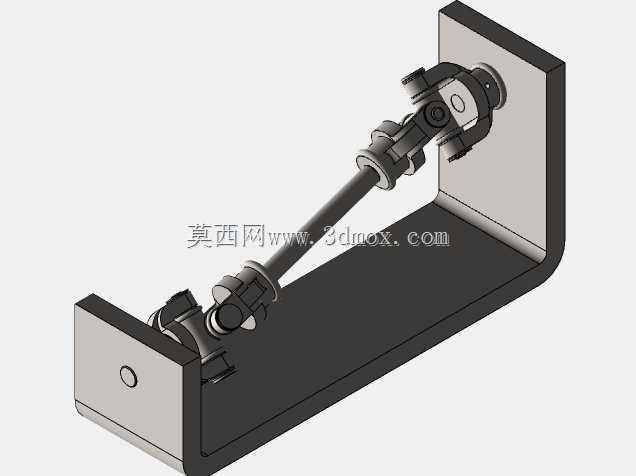

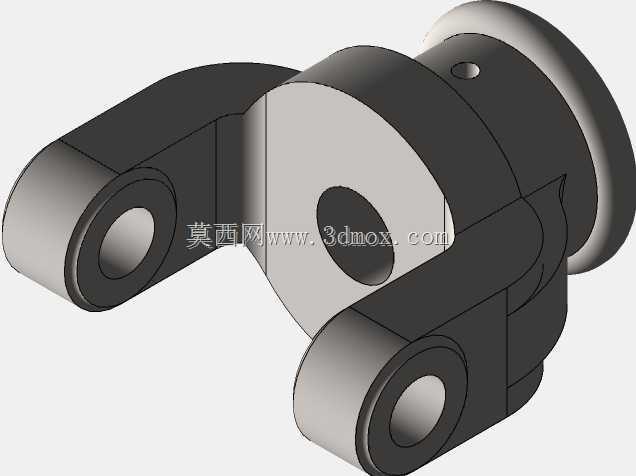

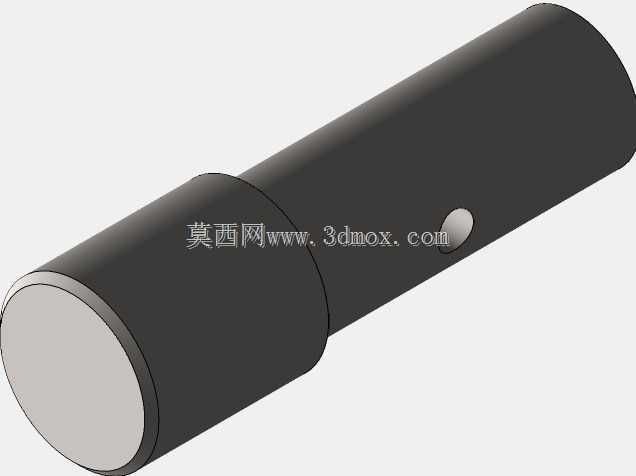

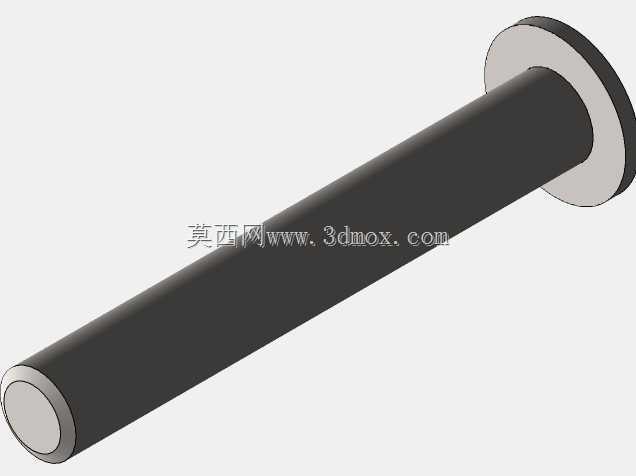

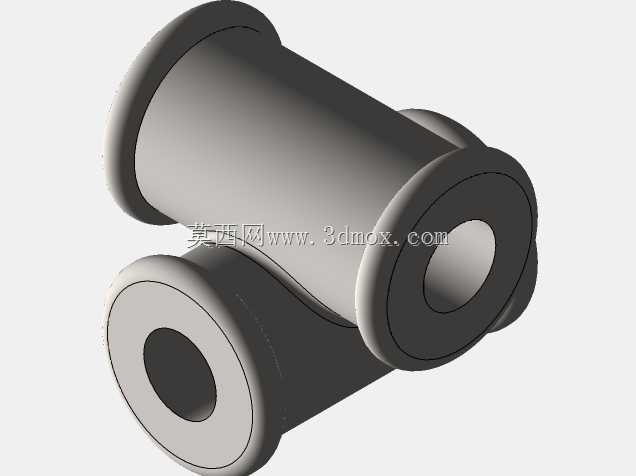

　　从结构设计来看，整套组件包含两端的固定安装支座、中间的传动轴体、两端的十字轴式万向接头，支座采用L型折弯结构，安装面预留沉头固定孔，可直接通过螺栓固定在设备的安装基板或机架立面上，无需额外设计转接工装，降低现场安装的适配成本。两端万向接头采用十字轴铰接结构，十字轴与叉形接头的配合面预留合理的转动间隙，既保证角度补偿的灵活性，又避免间隙过大带来的传动回差，适配对传动精度有一定要求但无需零背隙的中低速传动场景。

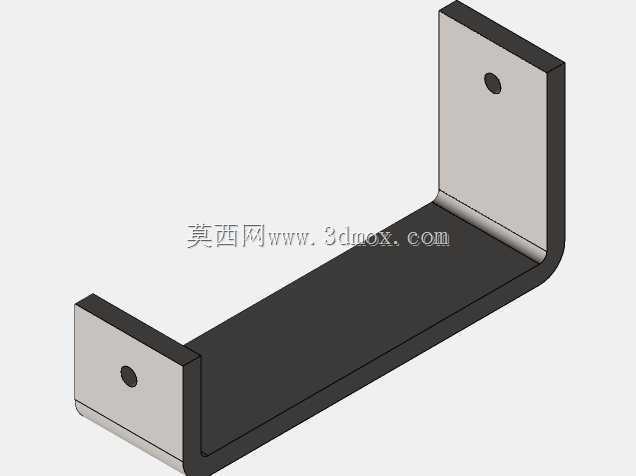

　　设计过程中优先考虑了安装边界的适配性，L型支座的两个垂直安装面分别对应输入、输出侧的固定需求，支座的折弯高度经过校核，保证中间传动轴在最大允许摆角范围内不会与支座本体发生运动干涉，传动轴的长度根据两端支座的间距做了匹配设计，两端万向节的叉头朝向错开90度布置，符合双万向节等速传动的布置要求，可减小单万向节传动带来的转速波动，让输出端的转动更平稳。

　　实际应用中，这类万向节组件可补偿的轴间夹角通常在15-25度区间，同时可补偿少量的轴向窜动与径向偏移，相比刚性联轴器，对安装时的同轴度公差要求更低，可大幅降低设备装配时的调校难度，尤其适合机架加工存在一定形位公差、设备运行中存在小幅振动位移的工位。在材料选型层面，接头与传动轴通常采用中碳钢调质处理，保证足够的扭转强度与抗疲劳性能，十字轴的配合面可根据工况需求做表面淬火处理，提升铰接部位的耐磨性能，延长部件的使用寿命。

　　从安装尺寸来看，支座上的固定孔间距、孔位直径均按照常规小型传动部件的安装规范设计，可直接适配市面常见的小型电机、减速器输出轴的安装尺寸，输入输出端的轴孔可根据配套轴径做键连接或顶丝固定，保证扭矩传递的可靠性，不会出现传动打滑的问题。整套结构没有冗余的设计部件，整体结构紧凑，占用安装空间小，在排布设备内部传动链路时，可灵活布置在空间局促的角落位置，无需预留过大的操作与安装空间，适配小型自动化设备内部紧凑的布局需求。

　　在日常运维层面，这类万向节结构的铰接部位可预留注油空间，定期补充润滑脂即可降低铰接磨损，维护成本极低，相比同步带、齿轮传动等结构，不需要额外的张紧机构、防护壳体，整体结构更简单，故障点更少，适合长期连续运行的工况。设计时也充分考虑了动平衡性能，传动轴与接头的同轴度公差控制在合理范围内，中低速运行时不会产生明显的振动与噪音，不会对设备上的精密检测部件造成干扰。
