手动三辊式管材卷弯成型设备结构

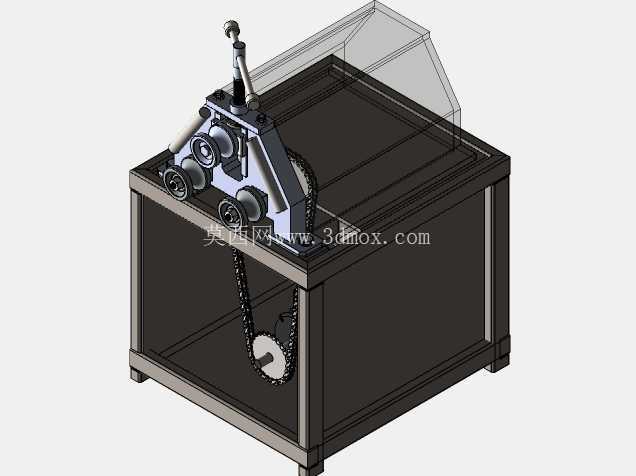

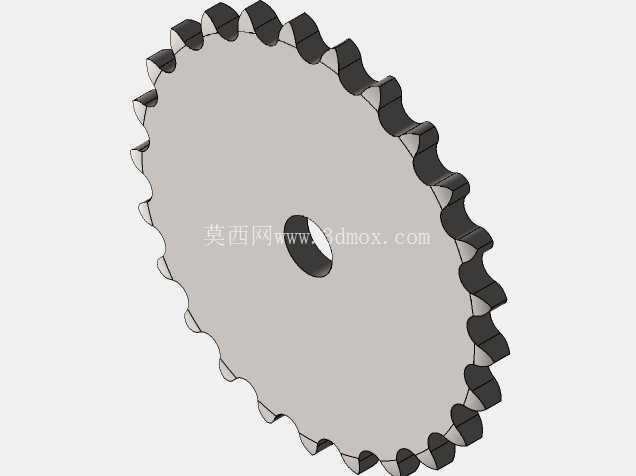

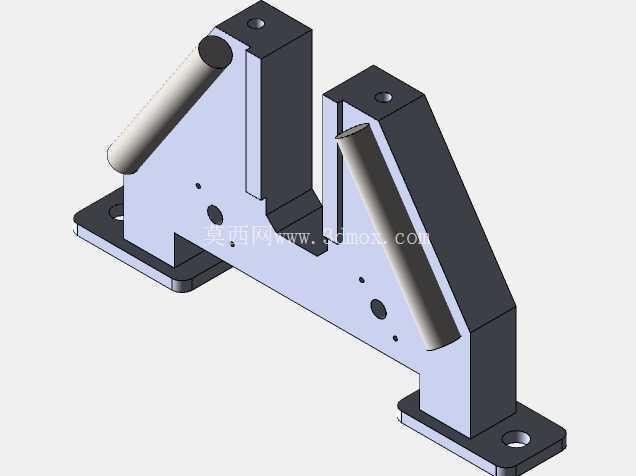

　　这款手动三辊管材卷弯设备，主要面向小批量管材加工、五金修配、小型金属构件加工场景设计，适配圆管、小规格方管的弧形卷制、整圆卷弯作业，在护栏加工、小型铁艺构件制作、维修现场管材弯制场景中，无需外接动力即可完成作业，对无供电的野外维修、零散加工场景适配性较强。设备整体采用框架式承力结构，底部为方管焊接成型的箱型机架，机架内部预留链轮传动的安装空间，上辊的压下调节采用手轮驱动丝杠结构，操作人员转动手轮即可调整上辊与下两辊的中心距，以此适配不同壁厚、不同弯曲半径的管材加工需求，调节行程范围内可实现不同曲率的弯管作业，调节位置带有刻度标识参考，可辅助操作人员快速定位压下量，减少反复试弯的材料损耗。三辊的排布采用等腰三角布局，两个下辊为主动辊？

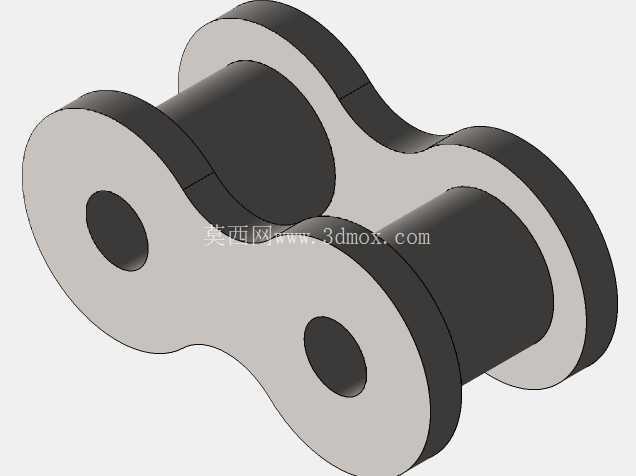

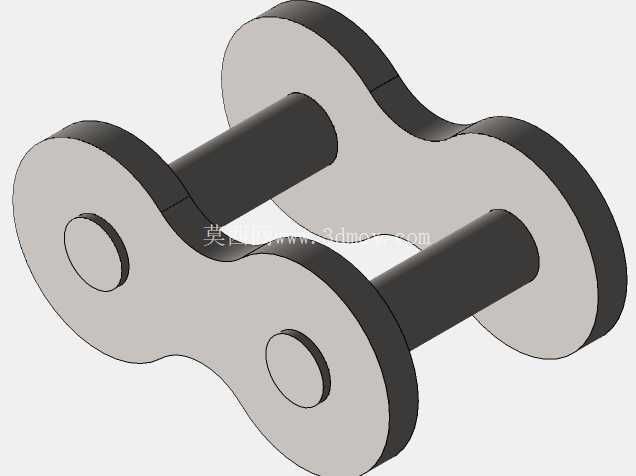

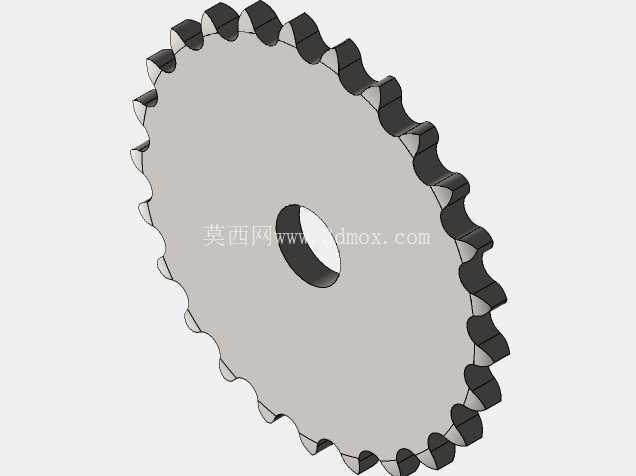

　　不对，这款手动结构的下辊通过链条与侧边的手动操作摇臂连接，摇动摇臂时通过链传动带动两个下辊同步转动，管材靠辊面摩擦力进给，上辊为从动压辊，压下后对管材施加弯曲作用力，随着辊组转动管材连续进给，即可完成连续的弧形弯曲，这种结构相比单侧进给的弯管机，弯曲过程中管材受力更均匀，不会出现局部瘪管的问题，针对薄壁管加工时，可配套对应管径的辊面凹槽套，避免管材表面出现压痕。

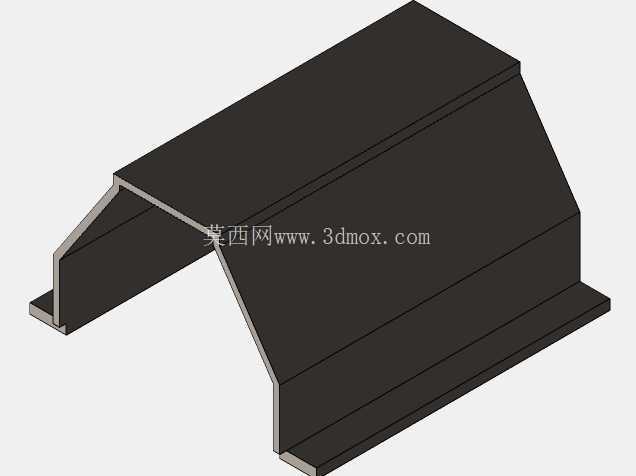

　　设备的机架外形尺寸控制在1米见方以内，高度不超过1.2米，底部四个支脚带有安装孔位，可直接通过膨胀螺栓固定在水泥地面或者钢制工作台上，安装时需要保证机架上平面的水平度，避免辊组倾斜导致弯管出现平面扭曲的缺陷；设备的操作侧预留足够的操作空间，摇臂的转动半径范围内无结构干涉，操作人员站在设备侧方即可完成压下调节、摇臂进给的全部操作，单人即可完成全流程作业。设计过程中重点考虑了手动操作的施力合理性，摇臂的长度经过力臂核算，普通成年男性操作人员无需额外加力杆即可完成壁厚2mm以内普通碳钢管的弯制作业，链传动部分设置在机架内部，外侧加装半透明的防护盖板，既可以观察链条的张紧状态，也能避免衣物、工具卷入传动结构造成安全隐患。

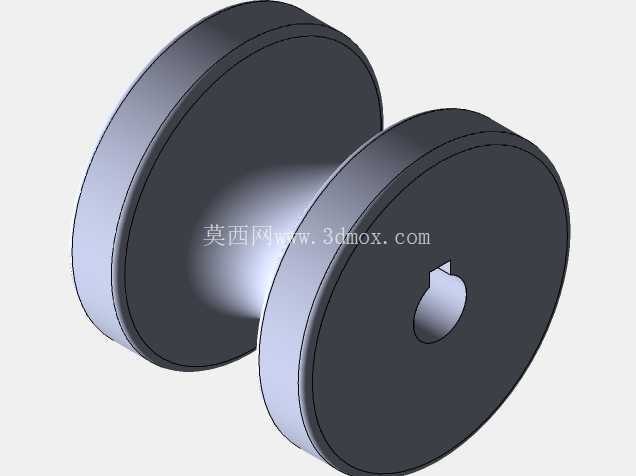

　　辊轮部分采用45号钢调质处理，表面硬度达到HB220-250，长期使用不会出现明显的磨损凹痕，辊轴与机架的连接采用带座深沟球轴承，转动阻力小，手动操作时无卡滞感；上辊的压下丝杠采用梯形螺纹，具备自锁特性，压下调整到指定位置后不会因为管材的反作用力出现回退，保证弯曲半径的一致性。设备的进料侧没有额外的导向机构，加工长管材时可配套辅助支架承托管材，避免管材自重导致的弯曲精度偏差，针对小半径弯管作业，可采用多次进给、逐步压下的操作方式，避免单次压下量过大导致管材焊缝开裂或者截面变形。整体结构没有复杂的电控、液压元件，维护成本极低，日常仅需要定期给链条、轴承、丝杠加注润滑脂即可，适合小型加工门店、维修班组、教学实训场景使用，结构拆解后所有零件均可采用常规机加工工艺制作，没有特殊定制的非标零件，加工制造成本较低，备件替换方便。
