圆柱型锂离子电芯结构三维设计

　　在消费电子、小型电动工具、便携储能设备的结构开发环节，圆柱型电芯的选型与安装适配是结构工程师绕不开的工作内容，这款18650规格的圆柱电芯三维结构，完全按照量产通用电芯的实际外形参数构建，可直接用于各类需要搭载该规格电芯的产品结构装配验证。从实际应用场景来看，这类圆柱电芯目前覆盖的领域极广，小到手持强光手电、便携式充电宝、笔记本电脑的内置电池组，大到电动两轮车的动力电芯组、户外便携储能电源、小型工业检测设备的备用供电模块，甚至部分低速代步工具的动力单元，都会采用该规格电芯作为基础储能单元，其标准化的外形尺寸经过多年行业迭代，已经形成了极高的通用适配性，不同厂商生产的同规格电芯在外形安装尺寸上的公差控制都在极小范围内，这也让基于该电芯设计的电池仓结构具备极强的供应链适配能力，不会因为电芯供应商切换而需要大幅调整结构。

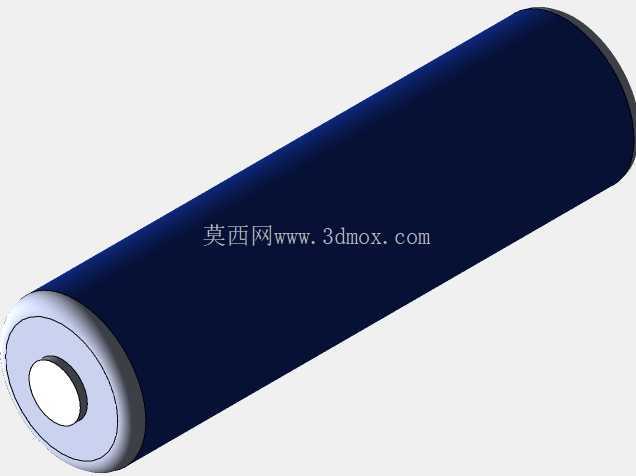

　　从设计思路上看，这款三维模型完全还原了量产电芯的结构细节：外壳采用深色调的钢质冲压壳体，这是18650电芯的标准外壳结构，钢壳的壁厚控制在0.25mm到0.3mm之间，既能够承受电芯内部化学反应产生的内部压力，避免出现鼓胀、漏液等问题，也能尽可能压缩外壳占用的空间，提升内部的有效容积来容纳正负极卷绕结构。电芯的正极端做了突出的圆形极柱设计，极柱外围有一圈绝缘密封结构，这个细节在模型上做了精准还原，实际装配中这个绝缘结构是避免正极与外壳（负极）短路的关键结构，很多新手工程师在设计电池仓导电接触片的时候，如果忽略了这个绝缘圈的尺寸，很容易造成接触片压到绝缘圈导致接触不良，或者接触片过度偏移造成短路风险。电芯的负极端是平整的壳体底面，边缘做了微小的圆弧过渡，这个圆角设计一方面是钢壳冲压工艺的必然结构，另一方面也能在电芯装入电池仓的时候起到导向作用，避免硬插造成壳体表面涂层刮伤。

　　在外形尺寸与安装边界的把控上，模型严格遵循行业通用的18mm直径、65mm长度的标准规格，两端的极柱突出高度、壳体的圆角半径都按照量产电芯的通用公差做了还原，工程师在使用这个模型做装配设计的时候，可以直接按照模型的外轮廓预留电池仓的安装空间，不需要额外放大尺寸余量——当然在实际工程设计中，还是需要预留0.1mm到0.2mm的间隙，方便电芯的装入与取出，同时要考虑电芯在充放电过程中微小的鼓胀量，避免电池仓空间过小挤压电芯造成安全隐患。从功能特性的还原来看，模型区分了外壳、正极极柱、绝缘密封圈、负极底面等不同的结构部件，在做装配干涉检查的时候，可以分别对不同部件做干涉判定，比如验证正极接触弹片的压缩量是否在合理范围，负极接触弹簧的预紧力是否足够，电芯侧面与电池仓内壁的间隙是否均匀，有没有尖锐的筋位压到电芯外壳造成绝缘层破损。

　　很多刚接触消费电子结构设计的工程师，在做电池仓设计的时候往往会忽略电芯的实际结构细节，比如随便画一个18mm直径65mm长度的圆柱代替电芯，结果开模之后才发现正极极柱的突出高度不够，或者绝缘圈的位置和接触片干涉，导致整批结构件报废，这款精准还原的电芯模型就能很好地规避这类问题。另外在做多串多并的电池包结构设计时，这个模型也可以直接用于排布电芯的位置，验证镍带的焊接空间、电芯之间的绝缘间隙是否足够，相邻电芯之间的预留间隙是否满足散热要求——毕竟18650电芯在大电流放电的时候会产生一定的热量，合理的间隙设计能够提升电池包的整体散热能力，延长电芯的使用寿命。还有在做跌落仿真、结构强度验证的时候，准确的电芯模型重量参数（单节约45g左右）也能帮助仿真工程师更精准地设置配重，得到更贴近实际的仿真结果，避免因为配重偏差导致仿真结果失真，造成结构强度设计过剩或者不足。
