大疆经纬M600无人机TB47S与TB48S智能飞行电池

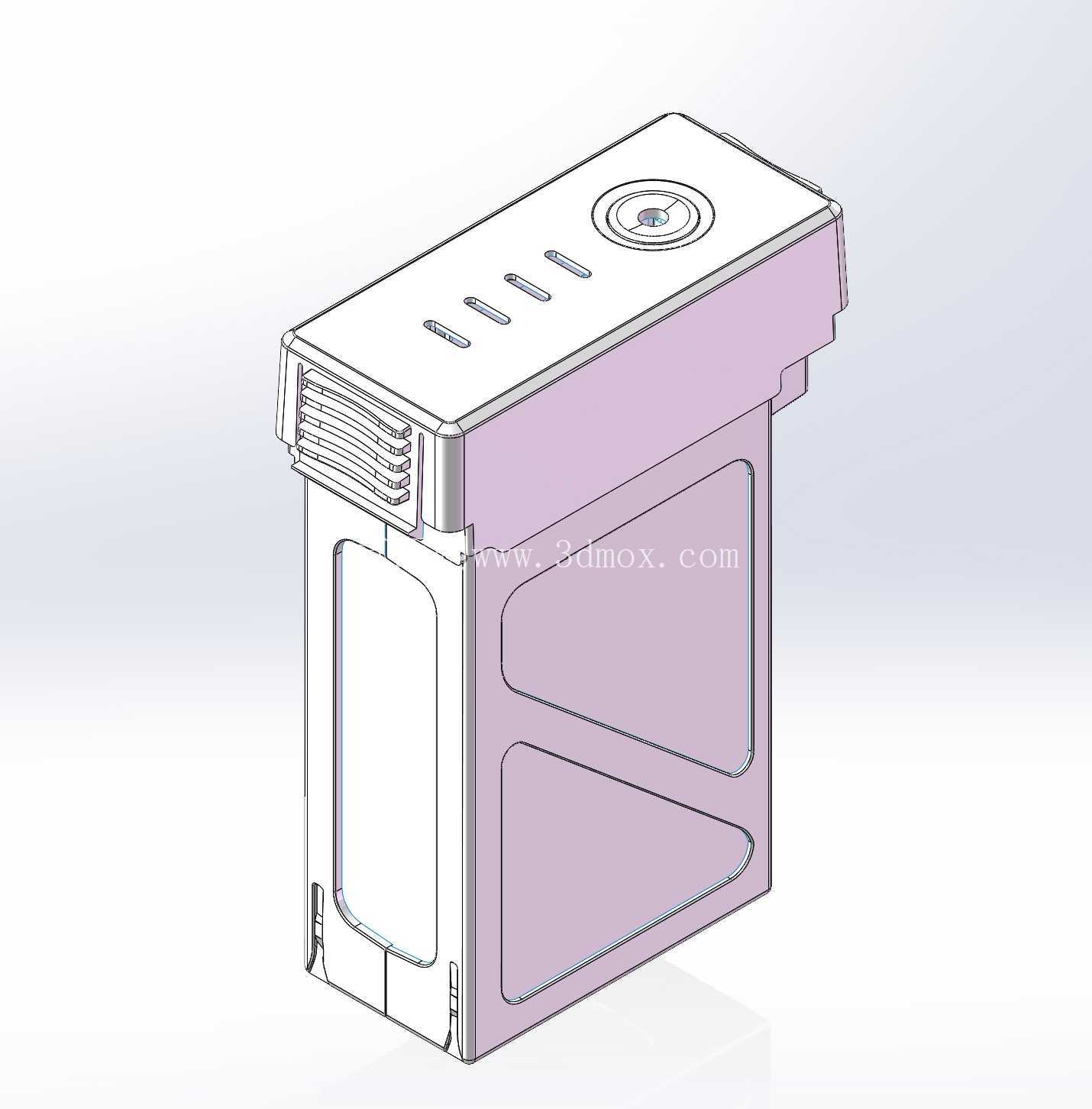

　　这款三维模型还原的是工业级多旋翼无人机使用的智能飞行电池，对应经纬M600平台上的TB47S与TB48S两种容量版本。两者在整机中的安装位置、外形包络、接插方式和锁紧逻辑保持一致，差异主要体现在内部电芯配置带来的重量与续航能力上，因此在机臂展开、机架挂载、任务载荷规划时，可以把外部结构作为同一安装对象处理，再根据航时要求选择具体容量。

　　从外场使用场景看，这类电池并不是简单的储能盒，而是无人机动力系统中直接参与飞行安全的部件。经纬M600常用于航拍测绘、电力巡检、安防监控、轻型物资投送和科研试验，机体通常携带云台相机、喊话器、探照灯或其他任务吊舱。电池仓位于机架中心区域，靠近整机重心，六组电池分舱布置后能够降低单侧偏载，使多旋翼在悬停、航线飞行和快速机动时保持较稳定的姿态响应。模型中顶部的按键与电量指示区域，对应实际使用中的开机、唤醒和电量确认动作；作业人员在起飞前可通过指示灯快速判断剩余电量，减少把低电量电池装机的风险。

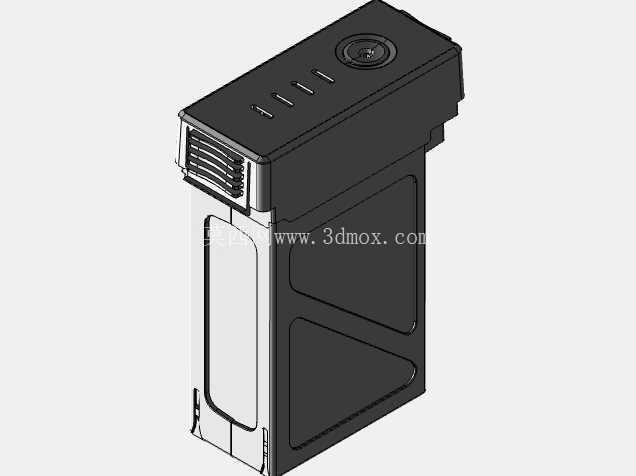

　　结构设计上，外壳采用近似立方形的硬质包络，顶部略宽并带有加强边，侧面设置大面积三角形筋位。这些筋位并非装饰，而是在薄壁塑料或复合材料外壳上提高抗弯和抗扭刚度的常用手段。无人机起降、运输和换电过程中，电池会受到插拔冲击、振动以及轻微磕碰，侧板若完全做成平面，长期使用后容易出现鼓胀变形或卡扣松旷。斜向筋条把侧板受力分散到上下边缘，既控制壳体重量，又能保持电池仓接触面的尺寸稳定。

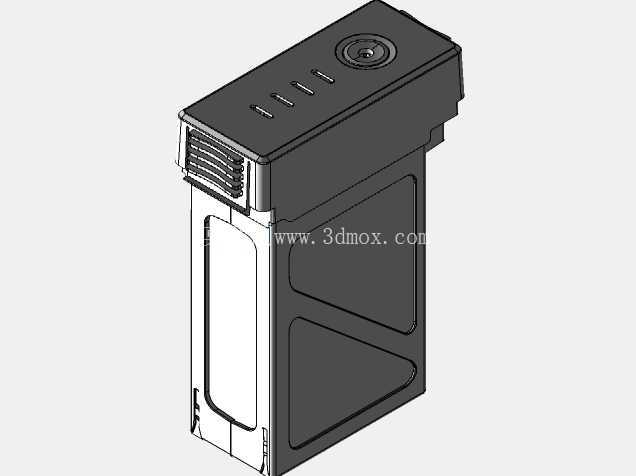

　　模型一侧可见内凹的握持区域，便于操作人员从电池仓中抽出电池；顶部多条细长开槽对应散热和壳体成型需求，可在大倍率放电时帮助内部热量向外扩散。电池前端的格栅状结构靠近电连接区域，既为接插件提供防护，也能避免换电时手部直接接触关键触点。顶部圆形区域围绕开关和状态显示布置，周围的凸起边界可以减少堆放或运输时按键被误压的概率。

　　安装边界是该模型在结构设计中最需要关注的部分。TB47S与TB48S虽然容量不同，但外部尺寸一致，能够共用M600的电池仓、压块和限位面。侧面卡扣是定位关键，它与TB47D、TB48D等相近电池在外观上有相似之处，但卡扣细节不同，不能仅凭整体形状判断互换性。进行机架改装、电池仓维护或培训教具开发时，应重点核对卡扣高度、倒角、插入导向边以及接插件端面位置；若卡扣边界建错，模型可能在干涉检查中能够装入，实际却会出现锁止不到位、接触不良或拆卸卡滞。

　　在三维建模处理上，该类零件适合先建立电池整体包络，再拆分顶壳、侧板、按键区、散热槽、卡扣和接插件防护区。外形主体可通过拉伸与抽壳形成薄壁基础，侧面三角形筋位使用凸台拉伸并配合圆角过渡，顶部开槽阵列时要保留孔边间距，避免壳体局部强度过弱。电池仓配合面不宜只做视觉贴合，应保留插拔导向斜角和锁紧间隙，这样在整机装配中才能检查电池与机架梁、线缆、仓门之间的真实关系。

　　对于设备选型人员而言，该模型的价值在于把电池作为无人机重心计算、续航评估和维护流程设计的实体对象，而不是一个抽象参数。任务载荷增加后，电池重量、安装高度和换电路径都会影响整机配平；通过外部结构模型，可以在设计阶段确认多块电池的排布空间、拆卸顺序以及手部操作空间，也能为充电柜、运输箱和电池管理工位的结构设计提供准确参照。
