儿童款小轮越野自行车三维结构设计

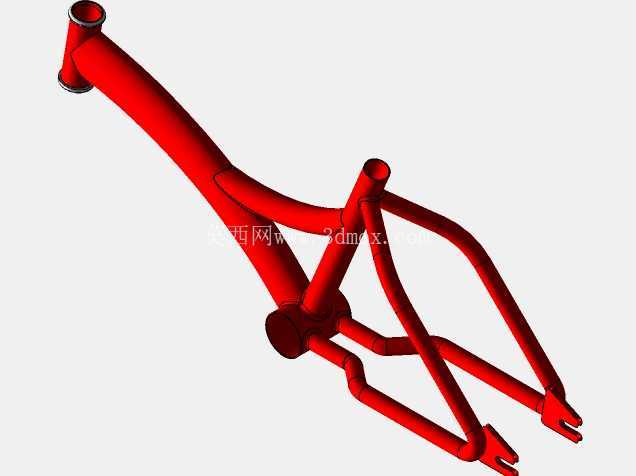

　　这款小轮自行车的结构设计，核心面向低龄儿童户外骑行、初学练习的使用场景，整体结构围绕骑行安全性、操控便捷性做了针对性优化，区别于成人通勤自行车的尺寸逻辑，所有部件的尺寸边界都适配6-10岁儿童的肢体活动范围。从车架结构来看，采用高跨点低重心的菱形钢管布局，主车架管材直径做了收窄处理，既保证足够的结构强度应对非铺装路面的颠簸冲击，又能控制整车重量，避免儿童扶车、挪车时因重量过大发生侧翻。车把部分采用高抬升的BMX风格弯把设计，把横宽度控制在380mm以内，握把直径适配儿童手掌围度，转向限位结构做了内置处理，避免转向角度过大导致的前轮剐蹭车架、或者急转摔车的风险，把套表面做了颗粒防滑纹理，即使儿童手心出汗也能保持足够的握持摩擦力。

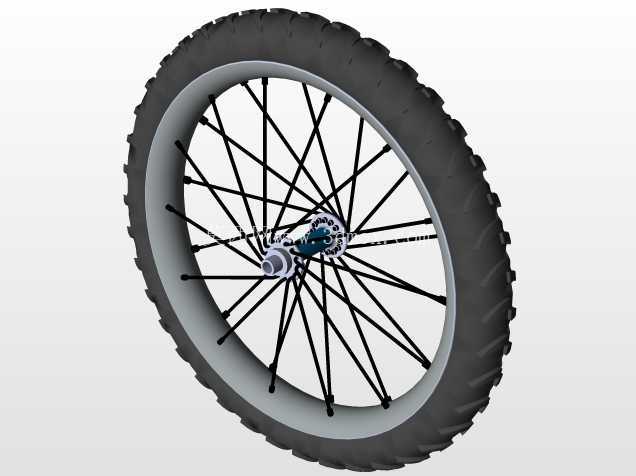

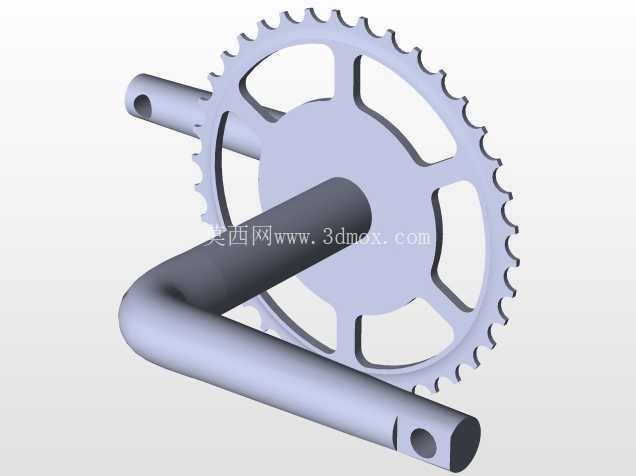

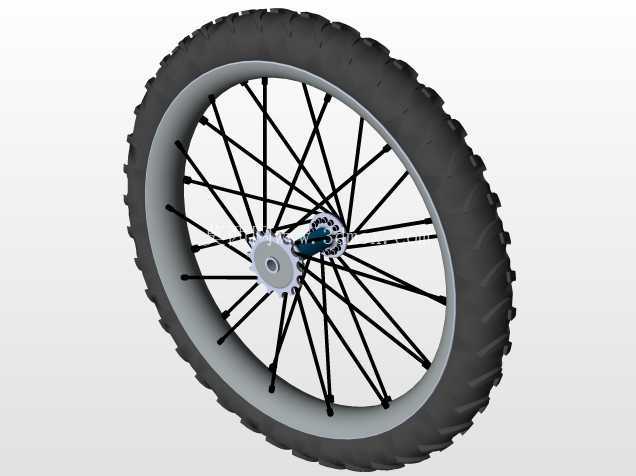

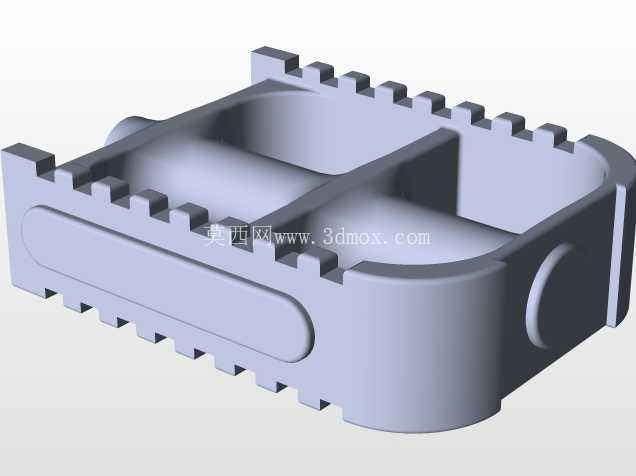

　　行走系统部分，前后轮均采用12寸规格的充气越野轮胎，胎面做了加深的块状防滑花纹，胎侧厚度比普通通勤童车增加2mm，能够适配小区草坪、公园砂石路、轻度越野土路等多种骑行场景，轮圈采用加厚铝合金材质，辐条采用等径钢丝交叉排布，单轮辐条数量为28根，相比普通童车的24根辐条布局，轮组的径向抗冲击能力提升30%左右，能够承受儿童骑行时遇到小台阶、坑洼路面的瞬间冲击，不会轻易出现辐条变形、轮圈失圆的问题。传动系统采用单速固定齿比设计，没有设置变速结构，避免低龄儿童操作变速机构出现失误，牙盘与飞轮的齿比设定为2.8:1，这个齿比下儿童脚踏的发力门槛更低，不需要太大的踩踏力度就能驱动车辆前进，同时最高骑行速度被控制在12km/h以内，符合儿童骑行的安全速度阈值，脚踏采用加宽的防滑塑料踏板，踏板表面设置了凸起的防滑钉，踏板轴内置润滑轴承，踩踏转动阻力更小，同时脚踏边缘做了圆弧钝化处理，避免儿童摔倒时脚踏棱角造成磕碰伤害。

　　座垫部分采用加宽的人体工学造型，填充厚度达到30mm的软质发泡材料，表面做了防滑耐磨的PU包覆，座杆的调节行程为120mm，可以根据儿童的身高变化灵活调整座垫高度，适配不同成长阶段的使用需求，座管夹采用快拆结构，不需要额外工具就能完成高度调整，同时快拆扳手上设置了防松卡扣，避免骑行过程中座垫出现下滑移位。制动系统采用前后双钳形刹设计，刹车手柄的握距做了缩短处理，适配儿童较小的手掌尺寸，刹车拉线采用特氟龙内衬结构，刹车捏合的力度控制在15N以内，儿童只需要较小的握力就能实现可靠制动，刹车皮采用耐磨橡胶材质，制动时不会出现抱死侧滑的问题，保证制动过程的线性可控。

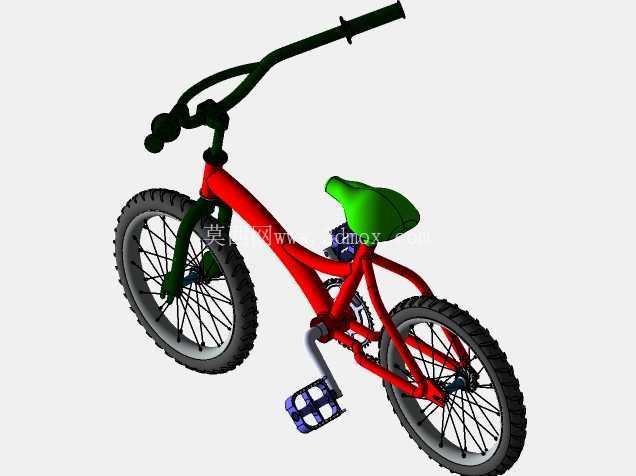

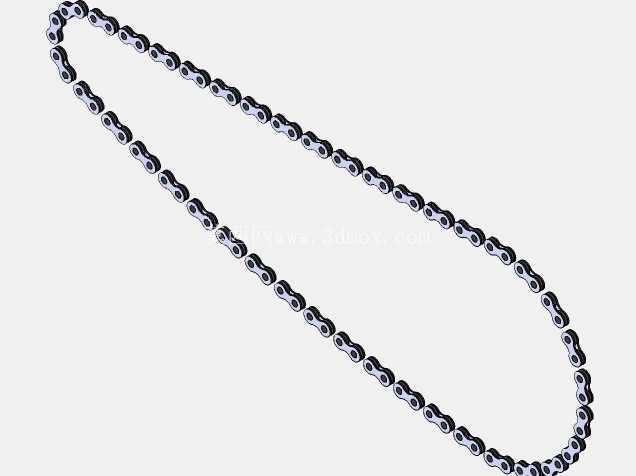

　　整车的安装边界方面，整车装配完成后的长度为1120mm，宽度为420mm，车把最高位置距离地面高度为820mm，座垫最低调节高度距离地面为480mm，这个尺寸下儿童双脚可以轻松接触地面，在停车或者失去平衡时能够及时撑地避免摔倒。所有外露的金属部件表面都做了喷塑处理，车架主体采用醒目的红色涂装，车把、前叉采用深绿色涂装，座垫采用亮绿色配色，高对比度的配色方案能够提升骑行时的辨识度，让过往的车辆、行人更容易注意到骑行的儿童，提升户外骑行的安全性。所有的螺栓端头都做了圆弧盖帽处理，没有外露的尖锐棱角，链条外侧设置了全封闭的塑料护盘，避免儿童裤脚卷入链条、或者手指触碰转动的链条造成夹伤。

　　从设计思路的落地来看，这款模型完整还原了小轮童车的所有装配关系，每个部件的配合公差都按照实际量产的要求做了预留，比如车架与前叉的碗组配合间隙、轮轴与车架开档的配合尺寸、脚踏与曲柄的螺纹配合规格，都完全符合民用自行车的行业标准，既可以作为童车结构设计的参考样本，也可以用于儿童骑行装备的结构演示、装配工艺教学使用。在实际的产品开发流程中，这类三维模型可以直接导入工程软件做结构强度仿真，模拟不同载荷下车架、轮组的应力分布，优化管材的壁厚分布，在保证结构强度的前提下进一步降低整车重量，也可以用于生成工程图纸，指导后续的样件试制、装配工装的设计，缩短产品从设计到量产的开发周期。
