这套外燃式动力转换机构的三维结构,完整还原了斯特林循环的核心运动逻辑,从实际工程落地的角度看,这类结构常被用于小型余热回收演示装置、科普教学实验台、低品位热能利用的小型动力输出场景,区别于内燃机依赖燃料在缸内爆燃做功的模式,它依靠封闭腔体内工质的受热膨胀、遇冷收缩形成压力差,推动活塞完成往复运动,再通过传动组件转化为飞轮的旋转扭矩,整个做功过程没有气门启闭的复杂配气结构,运行时的振动与噪音水平远低于同功率等级的内燃机。

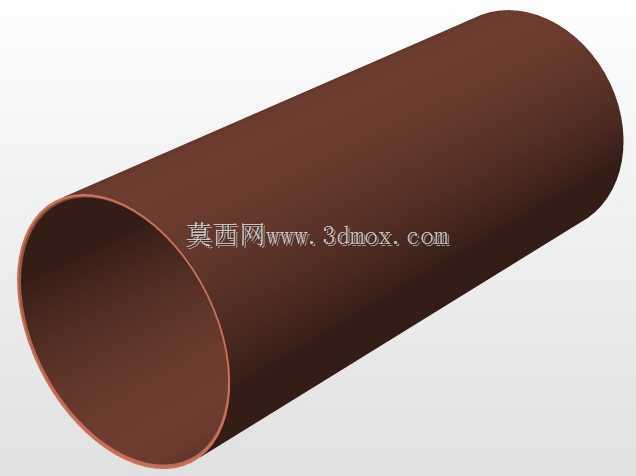

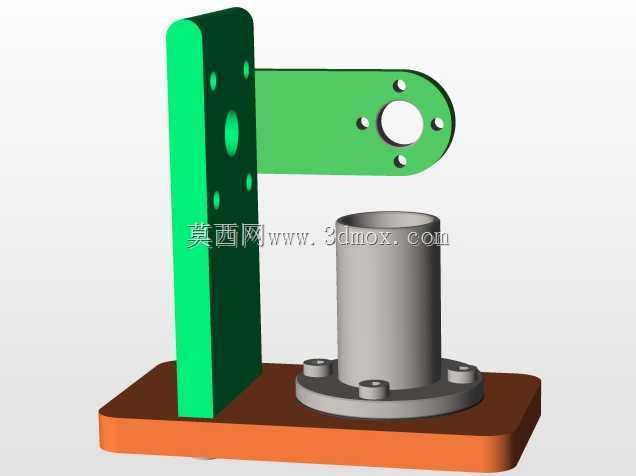

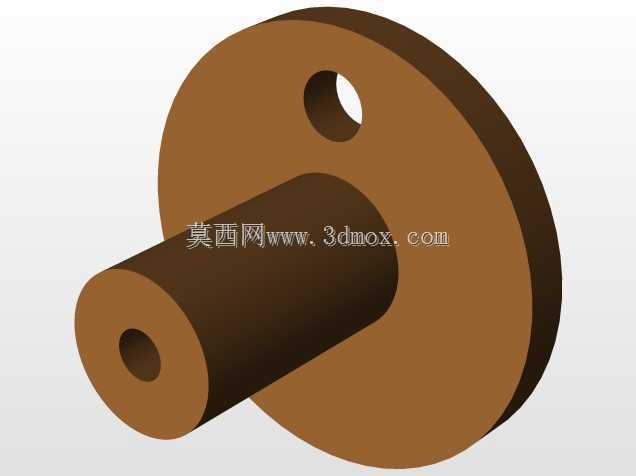

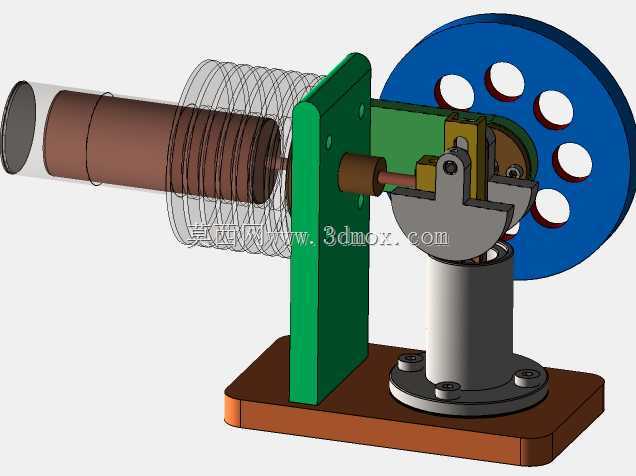

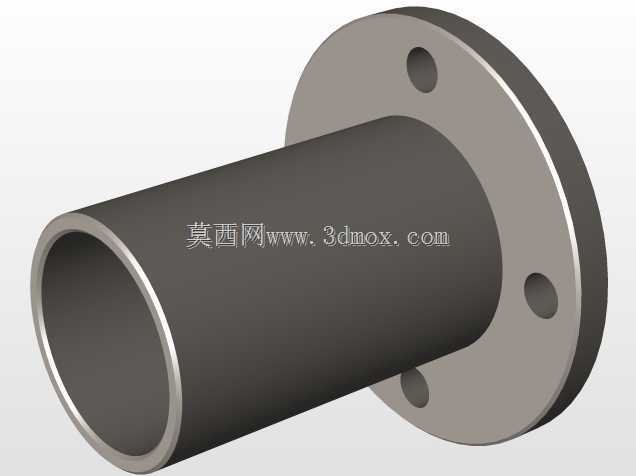

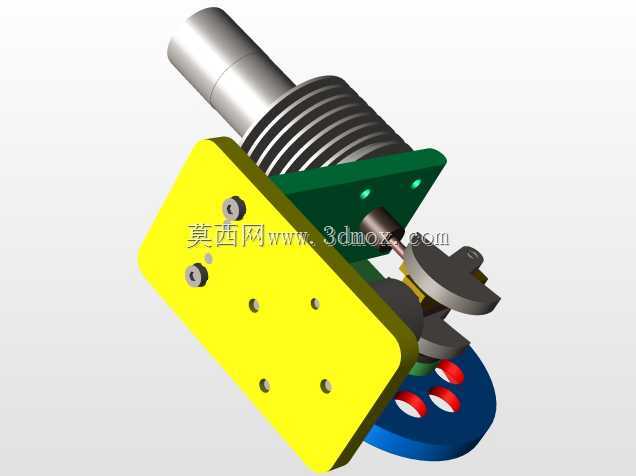

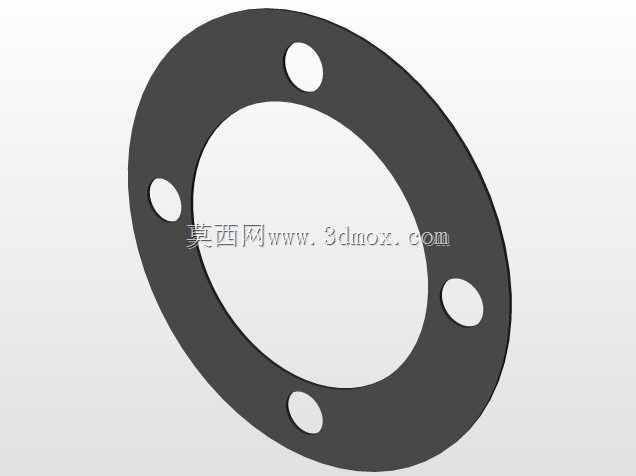

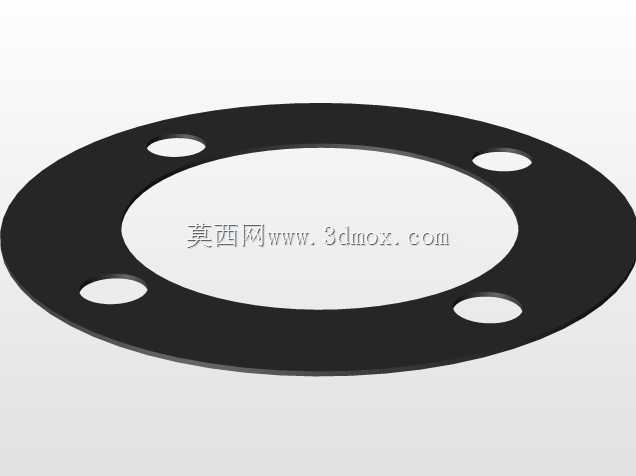

从结构设计逻辑来看,整套机构的安装基准是底部的矩形安装底板,所有功能组件都以底板的上平面为定位基准完成装配,竖直布置的动力气缸通过法兰结构固定在底板中部的立柱顶端,气缸轴线与底板平面保持垂直,避免活塞往复运动时出现偏磨导致的密封失效;加热端的置换气缸水平布置在绿色立式支架的左侧,缸体轴线与动力气缸轴线呈空间垂直布局,置换活塞通过活塞杆穿过支架上的导向铜套,与曲柄连杆组件形成运动连接,导向铜套的内径与活塞杆采用H7/g6的间隙配合,既保证活塞杆往复运动的顺畅度,又能控制径向窜动量在0.02mm以内,避免运动卡滞。

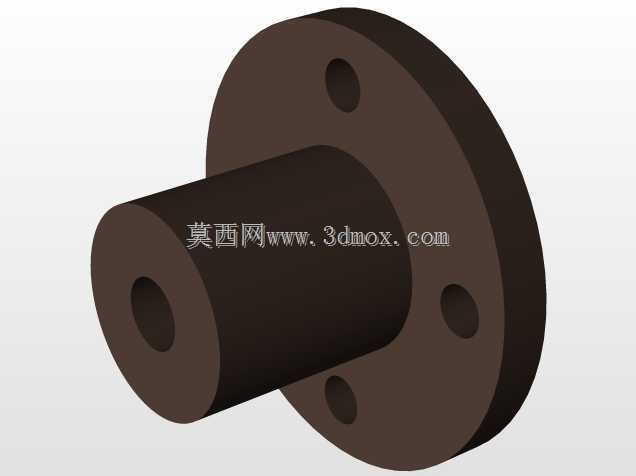

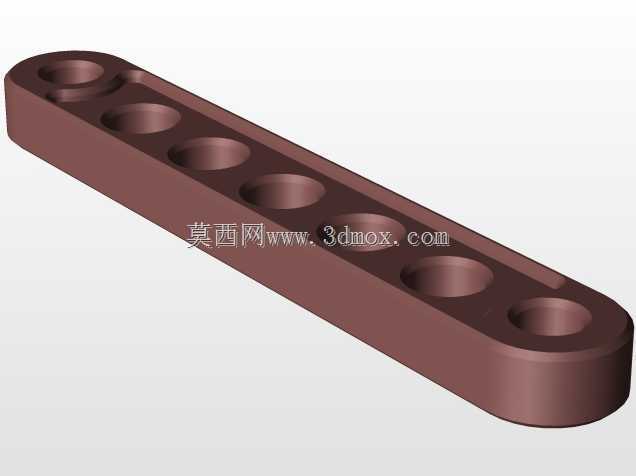

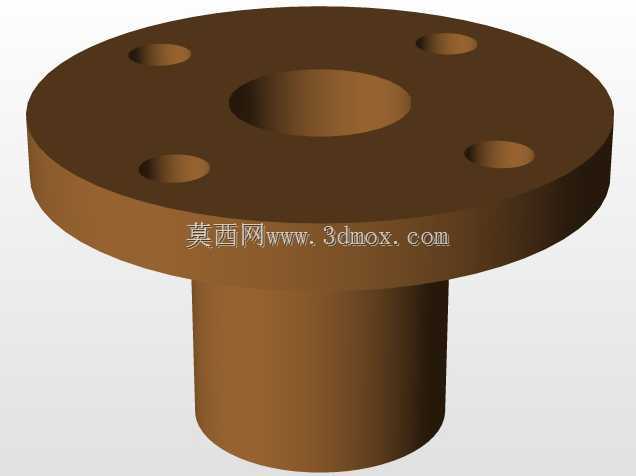

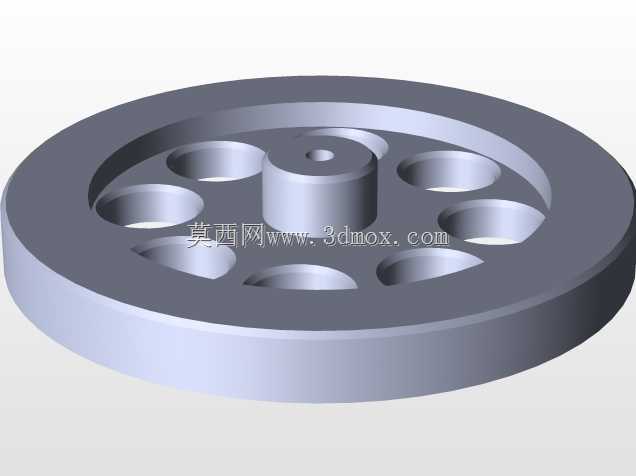

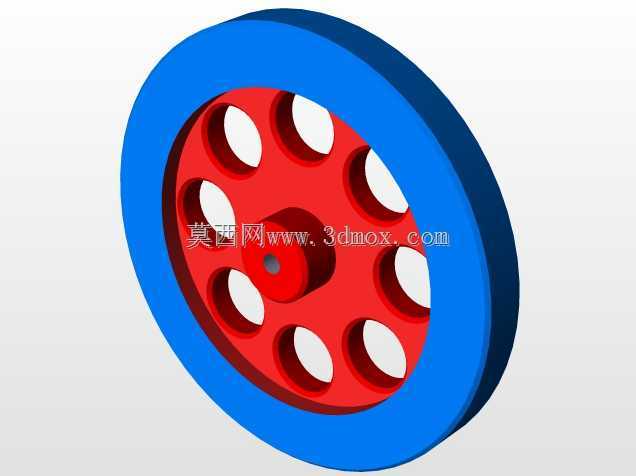

传动端的蓝色飞轮通过转轴固定在立式支架的右侧轴承座上,转轴与支架上的轴承采用过盈配合,保证旋转时的同轴度,飞轮端面上均匀开设六个圆形减重孔,在保证飞轮转动惯量满足做功循环储能需求的前提下,尽可能降低整体结构重量,飞轮的偏心曲柄销通过连杆分别连接动力活塞与置换活塞,两个活塞的运动相位差严格控制在90度,这是保证斯特林循环能够连续运转的核心参数——当置换活塞将工质推到加热端时,工质受热膨胀推动动力活塞上行到达上止点,此时置换活塞刚好运动到将工质推往冷却端的位置,工质冷却收缩带动动力活塞下行,通过飞轮储存的惯性带动曲轴转过死点位置,完成下一个循环的衔接。

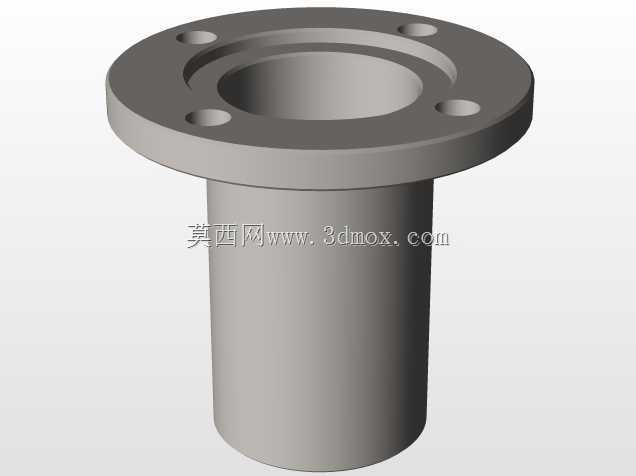

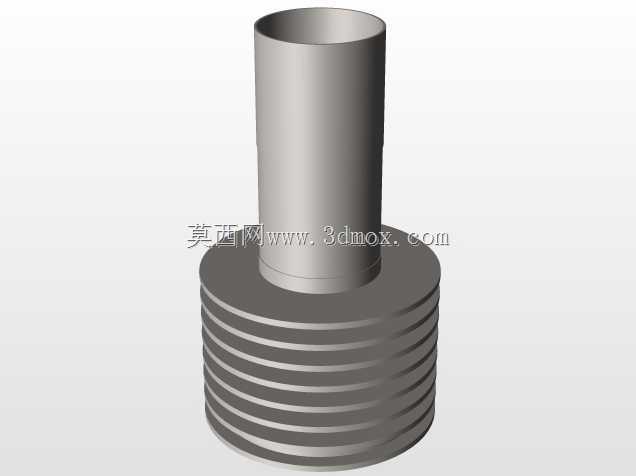

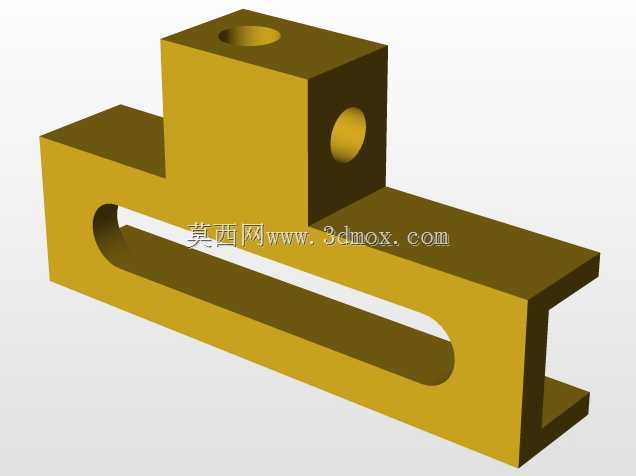

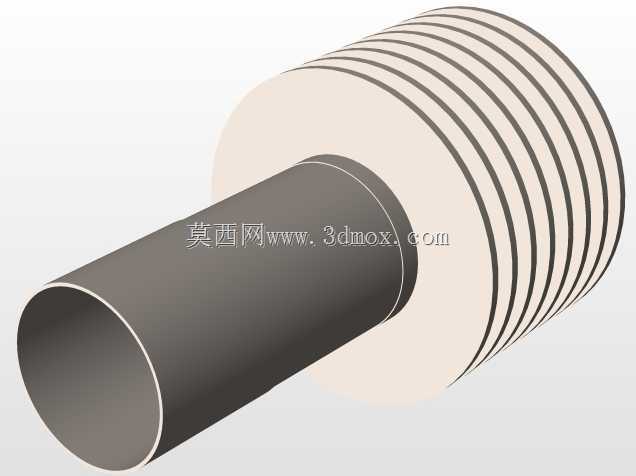

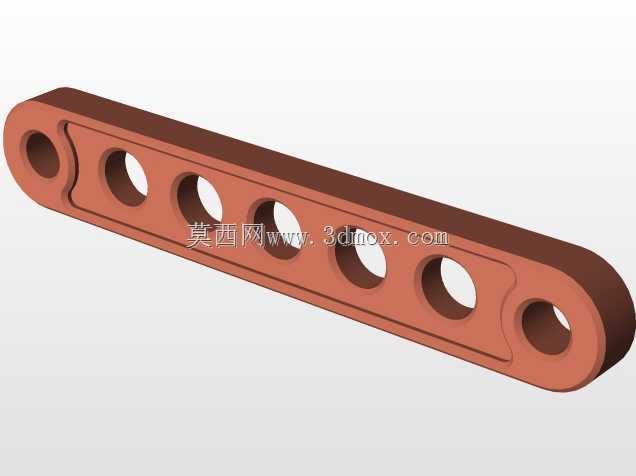

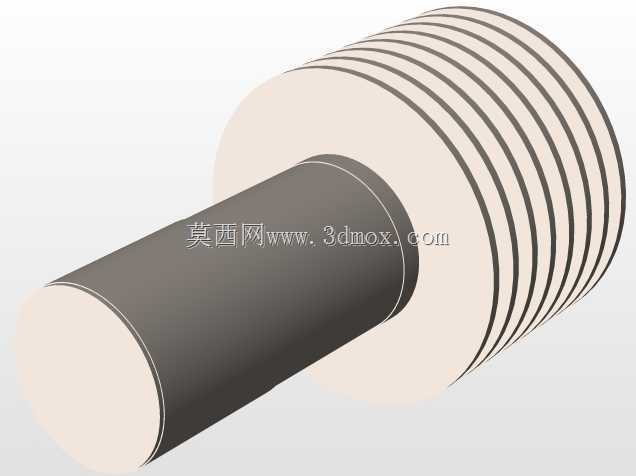

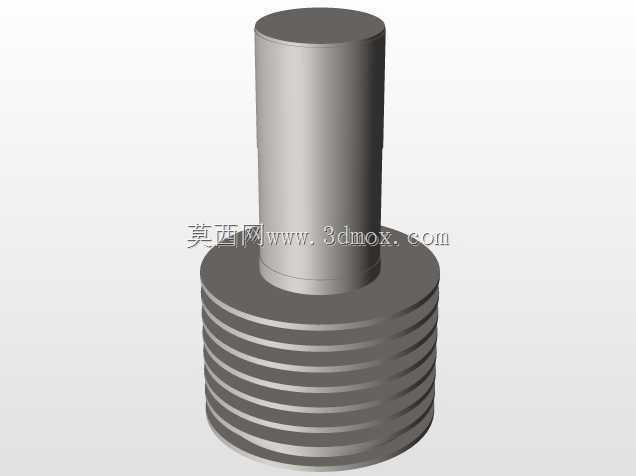

在安装边界的设计上,整套机构的所有运动部件都做了干涉校验:飞轮旋转时的最大外圆轮廓与立式支架侧面预留了3mm的安全间隙,连杆摆动时的最大轨迹范围与底板上表面、支架安装面都没有重叠区域,加热端缸体的外伸长度控制在支架左侧120mm范围内,预留出足够的加热源放置空间,冷却端的散热翅片(图中缸体外的螺旋结构)与支架侧面保持10mm的通风间隙,保证空气流通带走冷却端的多余热量,维持冷热端的温度差,这是斯特林机构能够持续输出动力的核心前提。
从实际使用的角度看,这套结构的设计充分考虑了装配调试的便利性:所有连接位置都采用标准紧固件固定,底板上的安装孔位预留了足够的调节余量,在初次调试时可以微调气缸的安装位置,保证活塞与缸体的同轴度;曲柄与转轴的连接采用紧定螺钉固定,方便调整两个活塞的初始相位角,适配不同加热温度下的循环效率需求;飞轮的转轴端部预留了动力输出接口,可以外接小型发电机、减速齿轮组等负载,实现热能到电能或者机械能的转换,在科普教学场景中,这套透明化的结构可以直观展示外燃机的做功原理,帮助学习者理解热功转换的完整过程,在小型余热回收场景中,这套结构可以利用工业设备排出的低品位余热输出小功率动力,驱动小型散热风扇或者传感装置,实现能源的梯级利用。

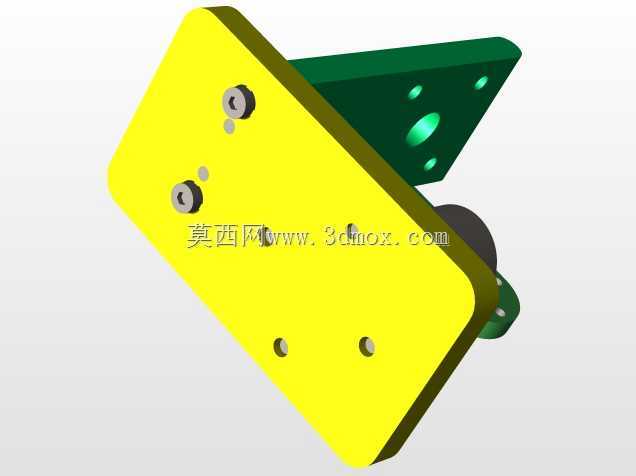

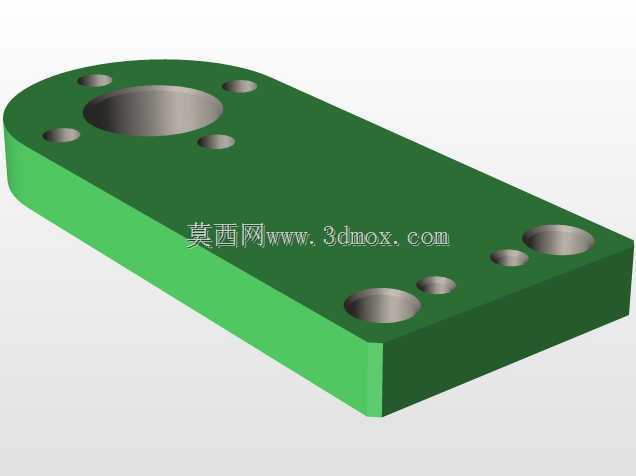

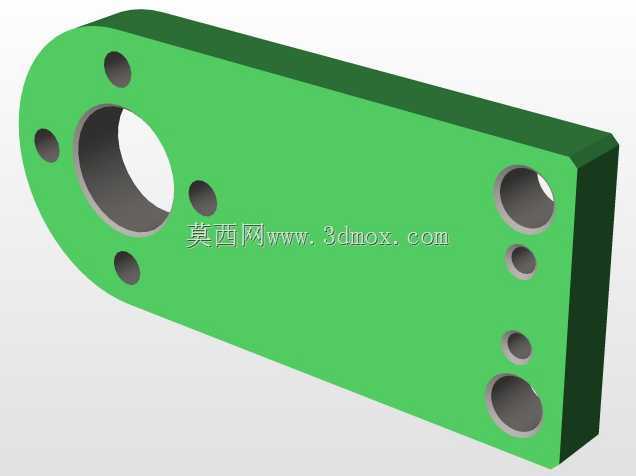

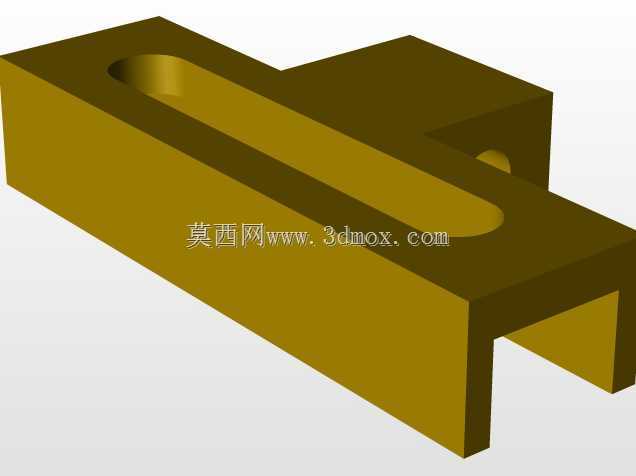

结构细节上,动力活塞与缸体之间采用间隙密封设计,没有额外的活塞环结构,依靠加工精度保证密封性能,降低运动时的摩擦阻力,适合低转速、小功率的运行场景;置换活塞采用轻质材料设计,减少往复运动的惯性力,降低整个机构的振动水平;立式支架采用L型折弯结构,在保证支撑刚度的同时减少材料用量,支架与底板之间采用两个内六角螺钉固定,连接位置的筋板结构可以抵消曲轴运动时产生的侧向力,避免支架长期运行出现变形。
