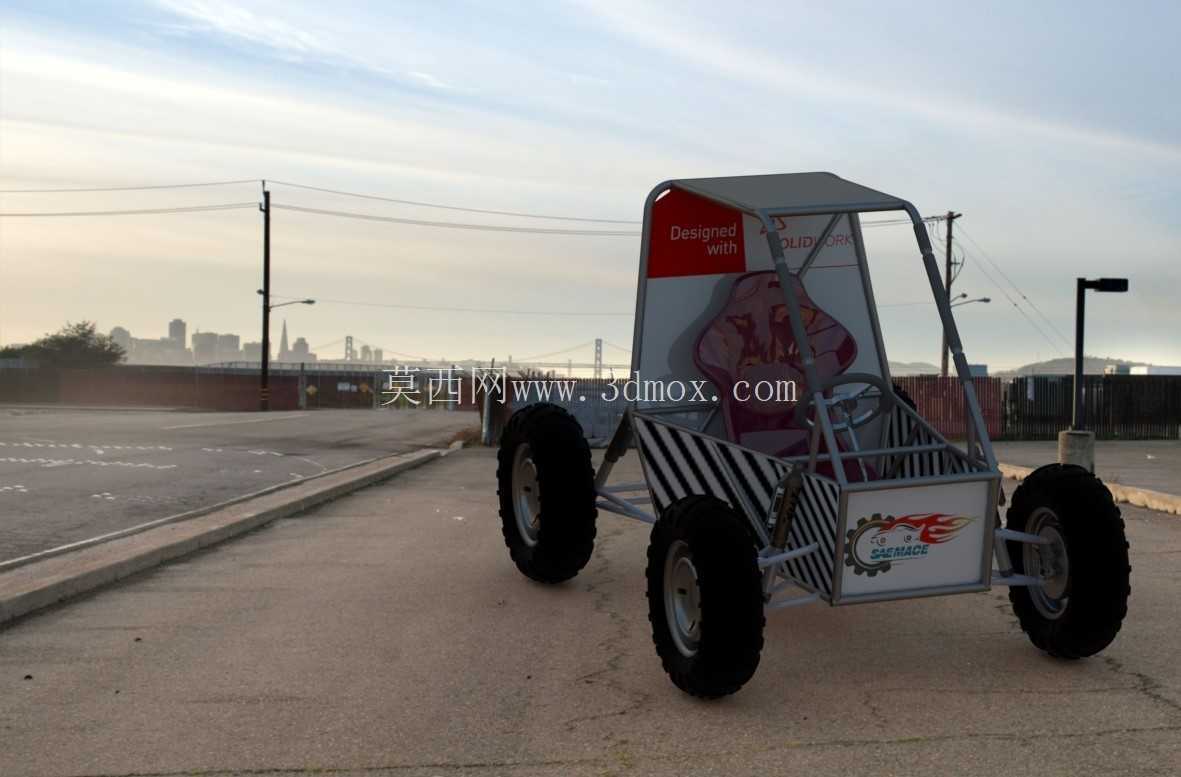

巴哈越野赛车钢管式车架底盘结构

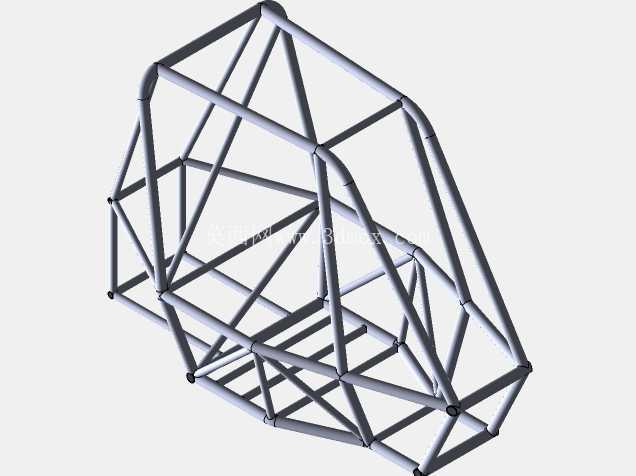

　　这套钢管桁架式底盘结构，主要面向小型越野竞速赛事场景使用，作为巴哈赛车的核心承载基体，承担着动力总成、行走系统、操控部件、座椅及安全防护结构的全部安装承载功能，同时要在非铺装路面高速行驶、飞跳冲击、侧倾扭转等极端工况下保持足够的结构刚度与强度，避免出现结构变形失效，保障整车行驶稳定性与驾乘人员安全。从结构设计逻辑来看，整个底盘采用空间钢管桁架布局，没有采用传统乘用车的冲压焊接承载式车身结构，而是通过不同管径、壁厚的合金钢管弯制后拼接焊接，形成连续的空间受力框架，这种设计的优势在于可以根据不同区域的受力大小灵活调整管材规格与桁架排布密度，在控制整体重量的前提下最大化结构刚度，同时钢管结构在受到冲击时可以通过可控的塑性变形吸收部分冲击能量，相比一体式冲压结构更适配越野赛事的高强度冲击工况。

　　在实际安装边界设计上，前部桁架区域预留了动力总成、前悬架摆臂、转向机、冷却系统的安装点位，所有安装支座的位置都经过受力路径优化，让悬架传递的路面冲击、动力总成的振动载荷可以直接通过主桁架管梁分散到整个框架结构上，避免局部应力集中导致的管梁开裂；中部乘员舱区域的桁架排布充分考虑了驾乘人员的操作空间与安全防护需求，侧边防撞管的排布高度覆盖驾乘人员躯干区域，顶部防滚结构的管梁形成连续的受力环，在车辆发生翻滚时可以有效承接冲击载荷，避免乘员舱出现侵入性变形；后部桁架区域预留了后悬架、传动系统、燃油箱、后置散热部件的安装空间，后悬安装点的桁架采用多根斜向管梁补强，抵消越野工况下后轮跳动带来的交变扭转载荷。

　　从尺寸设计维度来看，整个底盘的轴距、轮距相关安装边界完全适配小型越野赛车的赛事规则要求，前部管梁的收窄设计兼顾了前轮大角度转向的运动空间，避免转向过程中轮胎与车架发生干涉，底部桁架的离地间隙设计充分考虑非铺装路面的通过性需求，底部横向管梁的排布避开了底盘最低点的磕碰风险区域，同时预留了底部防护板的安装点位，可以后期加装硬质防护板抵御路面飞石、土坡磕碰对底盘结构的损伤。

　　在结构细节处理上，所有管梁的连接节点都采用相贯线切割后满焊处理，避免出现节点处的应力集中，不同方向受力的管梁在节点处形成连续的传力路径，没有出现受力断点；针对悬架、动力总成这些高频振动的安装点位，都设计了加厚的安装支座与补强管梁，抵消长期交变载荷带来的金属疲劳风险；整个桁架结构的重量分布经过优化，前后轴荷配比接近赛事要求的理想区间，避免出现轴荷失衡导致的操控稳定性下降问题。这套底盘结构在实际使用中，除了作为整车的承载基体，还直接承担了部分安全防护功能，侧边防撞结构、前部吸能区域、后部防侵入结构都集成在桁架设计中，不需要额外加装独立的防护框架就可以满足赛事的安全规则要求；同时桁架结构的开放性设计也方便后期对动力、悬架部件进行维护调整，不需要大面积拆解车身覆盖件就可以对核心部件进行检修操作，适配赛事场景下的快速维保需求。
