奥迪B5手动换挡旋钮结构设计

　　手动挡车型的换挡操纵系统中，换挡旋钮是驾驶员直接接触的核心操纵部件，其设计合理性直接影响换挡操作的手感、辨识度与驾驶安全性，尤其对于早年量产的家用轿车而言，换挡旋钮的人机工程设计、结构可靠性是整车操纵感评价的重要组成部分。这款适配奥迪B5平台车型的换挡旋钮，在设计阶段首先围绕驾驶员日常操作的实际场景展开，日常驾驶过程中，驾驶员需要在视线不离开路面的情况下完成挡位切换，因此旋钮顶部的挡位标识采用了凹陷式填色设计，避免长期握持摩擦导致标识磨损脱落，1、3、5挡与2、4、倒挡的标识布局严格对应手动变速器的挡位排布逻辑，驾驶员仅通过指尖触感就能快速定位挡位位置，减少误操作概率。

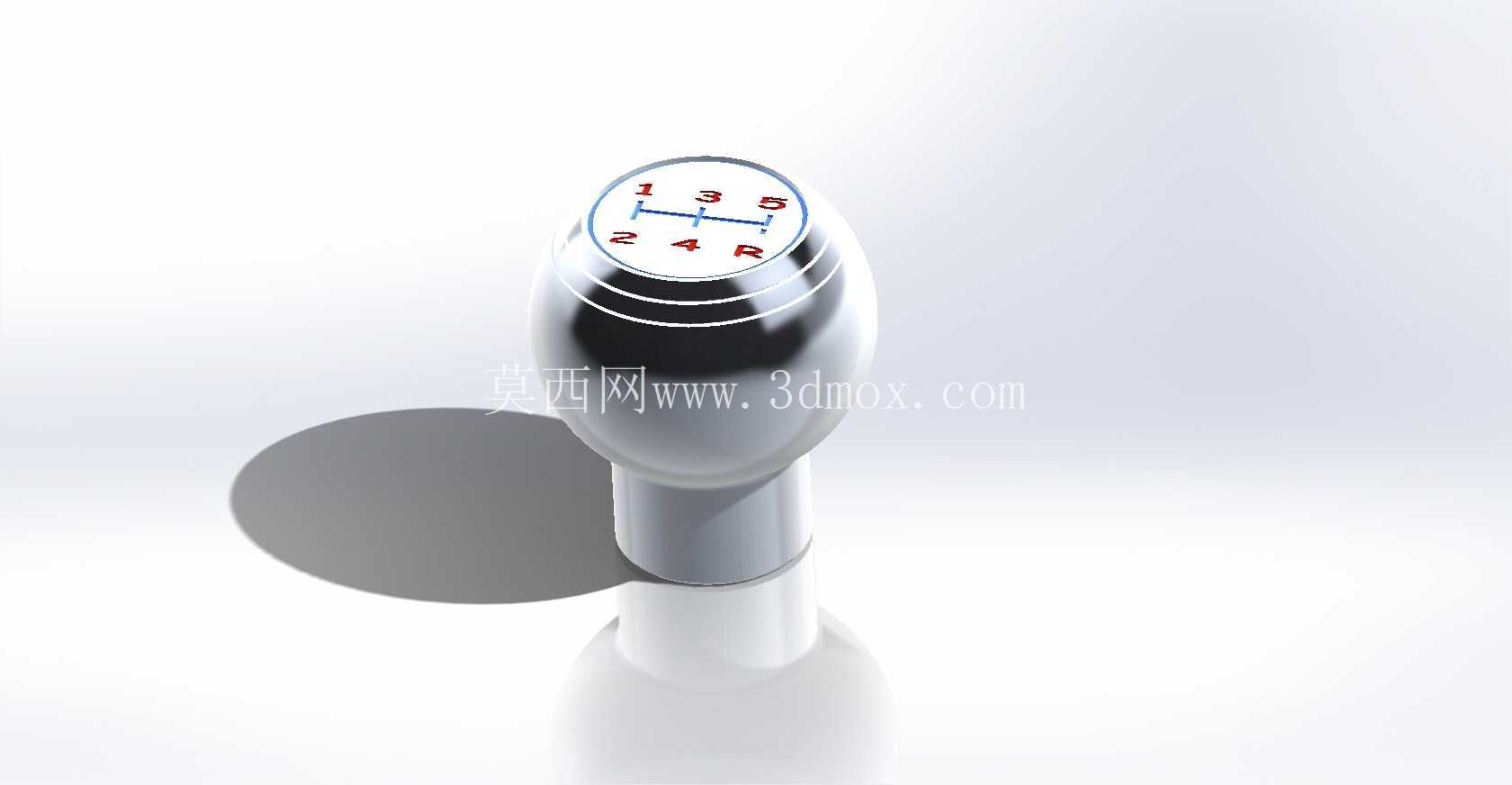

　　从结构设计来看，该换挡旋钮整体采用球形握持段加柱状安装段的组合结构，球形握持段的曲面弧度完全贴合成年男性手掌自然握持时的掌心轮廓，握持区域的表面做了亮面镀铬与哑光防滑区域的分区处理，既兼顾了内饰的视觉质感，又能避免手掌出汗时出现打滑问题，换挡过程中手掌施加的推力可以均匀传递到下方的换挡杆上，不会出现局部应力集中导致的操纵不适感。安装段的尺寸设计严格匹配奥迪B5车型原厂换挡杆的安装边界，柱状安装段的内径与换挡杆顶端的外径采用过盈配合设计，配合底部的限位卡接结构，安装完成后不会出现换挡过程中旋钮松动、转动的问题，不需要额外加装固定胶层，后期维护更换时可以直接拔插替换，适配维修场景的拆装需求。

　　在实际装车应用中，该换挡旋钮需要承受长期反复的换挡操纵力，同时要适应车内高低温变化、紫外线照射、汗液腐蚀等复杂使用环境，因此结构设计时在握持段内部做了加强筋布局，避免长期受力出现外壳开裂问题，表面的镀铬层厚度控制在合理区间，既保证外观质感，又不会因为镀层过厚导致尺寸超差影响安装。不同于后期改装类的通用换挡旋钮，这款旋钮的挡位标识角度、安装定位槽的位置完全对应奥迪B5车型的换挡杆安装角度，装车后挡位标识始终处于驾驶员的正视角度，不会出现安装后标识歪斜的问题，倒挡位置的标识特意做了红色区分，和其他前进挡形成视觉差异，提醒驾驶员挂入倒挡时的操作逻辑，避免误挂倒挡引发安全问题。

　　从人机工程的细节设计来看，球形握持段的直径经过多轮实车操纵验证，既不会因为直径过小导致握持时硌手，也不会因为直径过大导致手掌小的驾驶员操纵不便，换挡时手腕的转动角度处于人体舒适的活动区间，长时间驾驶频繁换挡也不会出现手腕酸痛的问题。安装段的长度设计也经过匹配计算，安装完成后旋钮的整体高度和原厂设计保持一致，不会因为旋钮过高或过低改变驾驶员的换挡操纵姿势，保证驾驶姿势的一致性。在结构建模过程中，所有曲面都做了连续性处理，握持区域没有尖锐的棱角，边缘位置都做了圆角过渡，手掌接触时不会出现割手的问题，顶部的挡位标识区域略高于周围球面，指尖触碰时可以通过触感快速识别挡位位置，不需要低头查看，提升驾驶过程中的安全性。该换挡旋钮除了日常驾驶的换挡操纵功能外，也承担了内饰装饰的作用，亮面镀铬的外观和奥迪B5车型的内饰镀铬装饰风格保持统一，不会出现改装部件和原车内饰风格突兀的问题，安装后和周围的换挡防尘套、中控面板的配合间隙均匀，不会出现缝隙过大或装配干涉的问题。
