仿竹纹理浅口圆型盛用餐盘结构设计

　　日常餐饮场景里，这类浅口圆型餐盘的使用覆盖范围极广，从家庭日常盛菜、盛放主食，到轻食门店的餐品摆盘、民俗主题餐饮的器具搭配，都能见到同结构产品的身影。做这个结构设计的时候，最先要敲定的是整体的成型逻辑，因为是回转体结构，直接用旋转特征做主体基体是效率最高的方式，不需要拆分过多碎面，后续改型调整壁厚、口径深度的时候，只需要修改旋转草图的轮廓线就能快速迭代，不用反复重构特征树。

　　先讲实际使用里的功能需求，餐盘作为直接接触食物的器具，首先要满足盛放的稳定性，所以底部做了微向内收的平底支撑圈，支撑圈的宽度控制在8mm左右，放置在玻璃、木质、岩板等不同材质的餐桌上时，不会因为接触面过窄出现压痕，也不会因为接触面过宽导致底部积水难以清洁。盘身的深度做了42mm的设计，既可以盛放带少量汤汁的炒菜，不会因为深度过浅导致汤汁洒出，也不会因为深度过深，在盛放糕点、凉菜类食物时出现取食不便的问题。盘口位置做了向外翻出的6mm宽卷边，这个结构有三个实际作用：一是端拿的时候手指可以搭在卷边位置，避免盘身盛放热食时直接接触盘壁导致烫伤；二是卷边结构提升了盘口的结构强度，日常清洗、叠放的时候，不会因为轻微磕碰导致盘口崩缺变形；三是叠放收纳的时候，上层餐盘的卷边可以卡在下层餐盘的盘口位置，不会出现滑摞卡滞的问题，叠放高度的间隙控制在15mm，批量收纳的时候能有效节省橱柜空间。

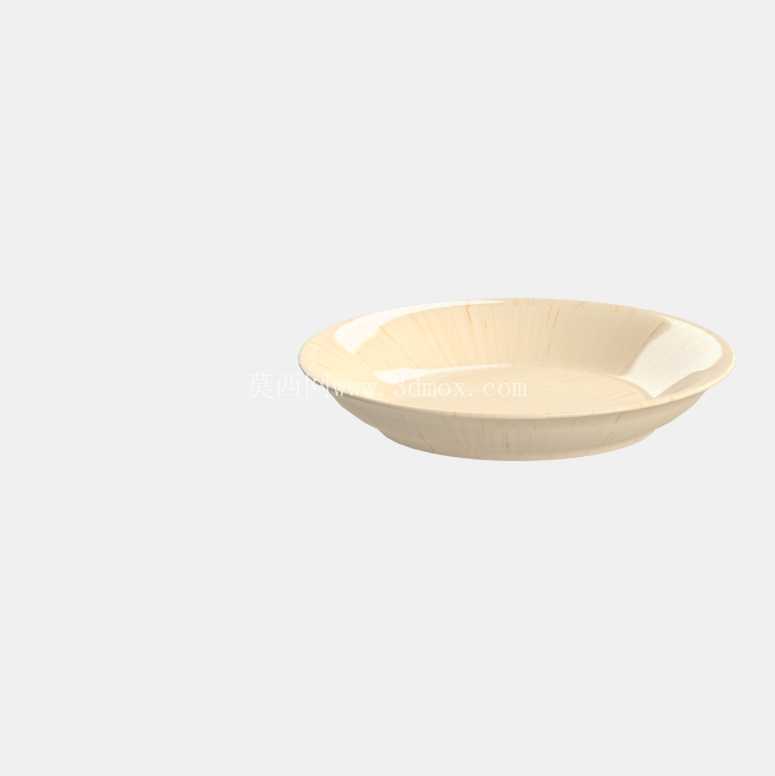

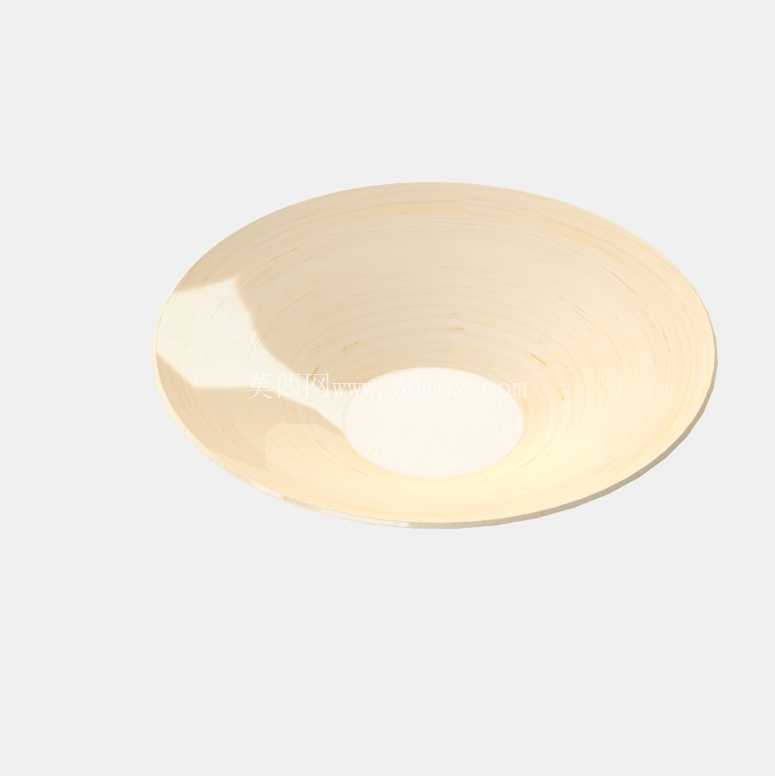

　　纹理处理上，没有做复杂的浮雕纹路，而是通过材质参数调整模拟竹材的自然肌理，这种设计一方面是为了降低生产环节的加工难度，如果是注塑成型的话，光滑的基体表面不需要做复杂的蚀纹工序，通过色母配比就能实现仿竹的视觉效果，如果是密胺或者陶瓷材质生产，也能减少表面打磨的工序时长；另一方面，光滑带细微肌理的表面不会残留食物残渣，日常清洗的时候用普通抹布就能擦拭干净，不会像深浮雕纹路的餐具那样，在纹路缝隙里积存油污。

　　设计过程里的尺寸边界也做了多轮校核，整体口径控制在220mm，这个尺寸刚好适配常规家用消毒柜的层架间距，也能匹配商用洗碗机的篮筐卡位，不需要为了这个尺寸的餐盘调整收纳设备的内部结构。盘身的壁厚做了均匀的3.2mm设计，不管是采用注塑、密胺压制成型还是陶瓷注浆成型，均匀的壁厚都能避免生产过程中出现厚薄不均导致的变形、缩痕问题，冷却或者烧制的时候应力分布均匀，成品的良品率更高。支撑圈的位置做了0.5mm的内凹设计，放置在台面上的时候不会因为底部和台面完全贴合形成负压，导致端拿的时候出现吸附抬不动的情况，同时这个内凹的间隙也能让冲洗餐盘的时候，水流可以顺利进入盘底，不会在底部形成积水圈留下水渍。

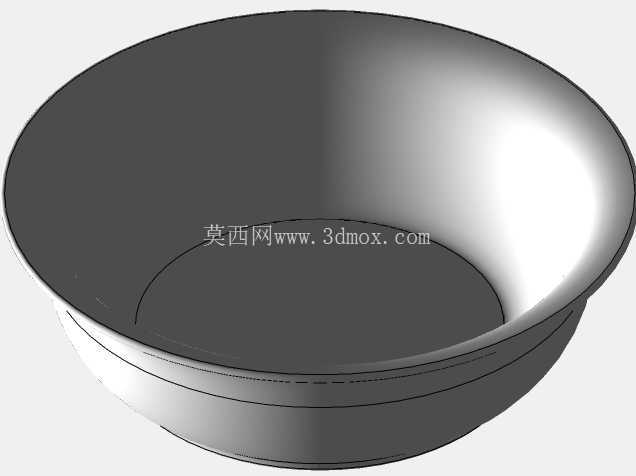

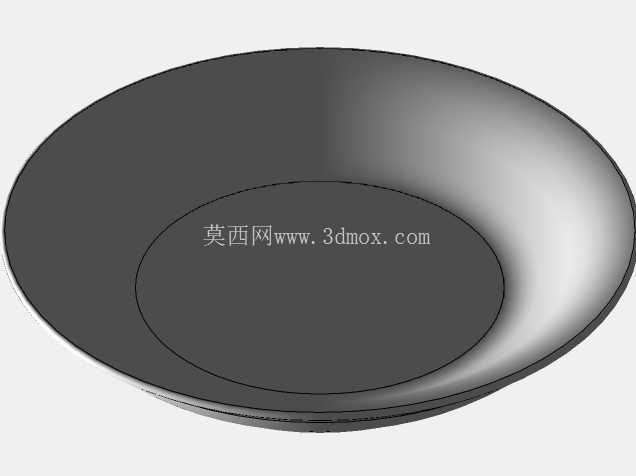

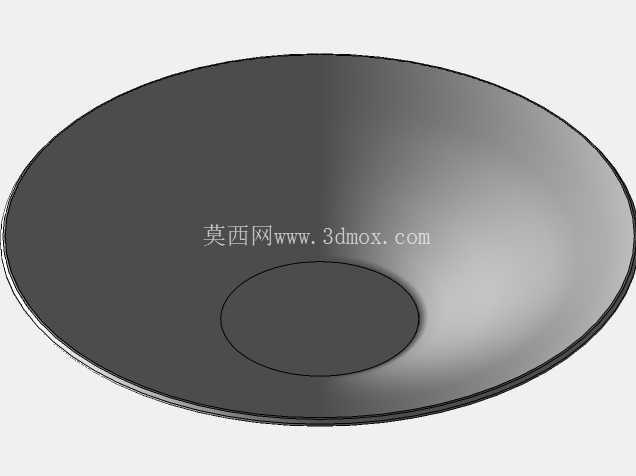

　　从结构建模的角度来说，整个模型的特征树非常简洁，旋转特征生成主体之后，只需要在盘口位置做圆角过渡，卷边和盘身的连接位置做R2的圆角，支撑圈和盘底的连接位置做R3的圆角，所有的转角位置都做了圆弧过渡，没有尖锐的直角，一方面是避免使用过程中直角位置磕碰易碎，另一方面也是避免清洁的时候直角位置积存污垢。旋转草图的轮廓线做了全约束，后续如果需要调整尺寸做不同规格的系列化产品，比如做160mm的小食碟、280mm的汤盘，只需要修改草图里的口径、深度参数，整个模型就能自动重生，不需要重新绘制轮廓，能大幅提升系列化设计的效率。

　　实际使用场景里，这种仿竹纹理的餐盘适配的风格也很多，不管是新中式的餐厅布置，还是日常居家的简约风格，都不会有违和感，而且浅口的设计在盛放带造型的冷盘、水果的时候，能完整展示食物的形态，不会因为盘身过深遮挡食物。结构上没有多余的装饰件，整体是一体化的回转结构，不存在拼接缝隙，长期使用也不会出现接缝开胶、藏污纳垢的问题，耐用性比拼接结构的餐具更好。建模的时候特意把所有的拔模角度做了统一的1.5度外拔模，如果后续要开模生产，不需要额外调整拔模角度，直接导出模型就能用于模具设计，减少了模具设计环节的重复工作量。盘身的弧度做了连续的曲率过渡，从盘底到盘口的曲面是G2连续，不会出现曲率突变的棱线，不管是视觉上还是触感上都更顺滑，日常使用的时候擦拭也不会有棱角刮擦抹布的问题。
