立式快速压紧肘节夹工装结构设计

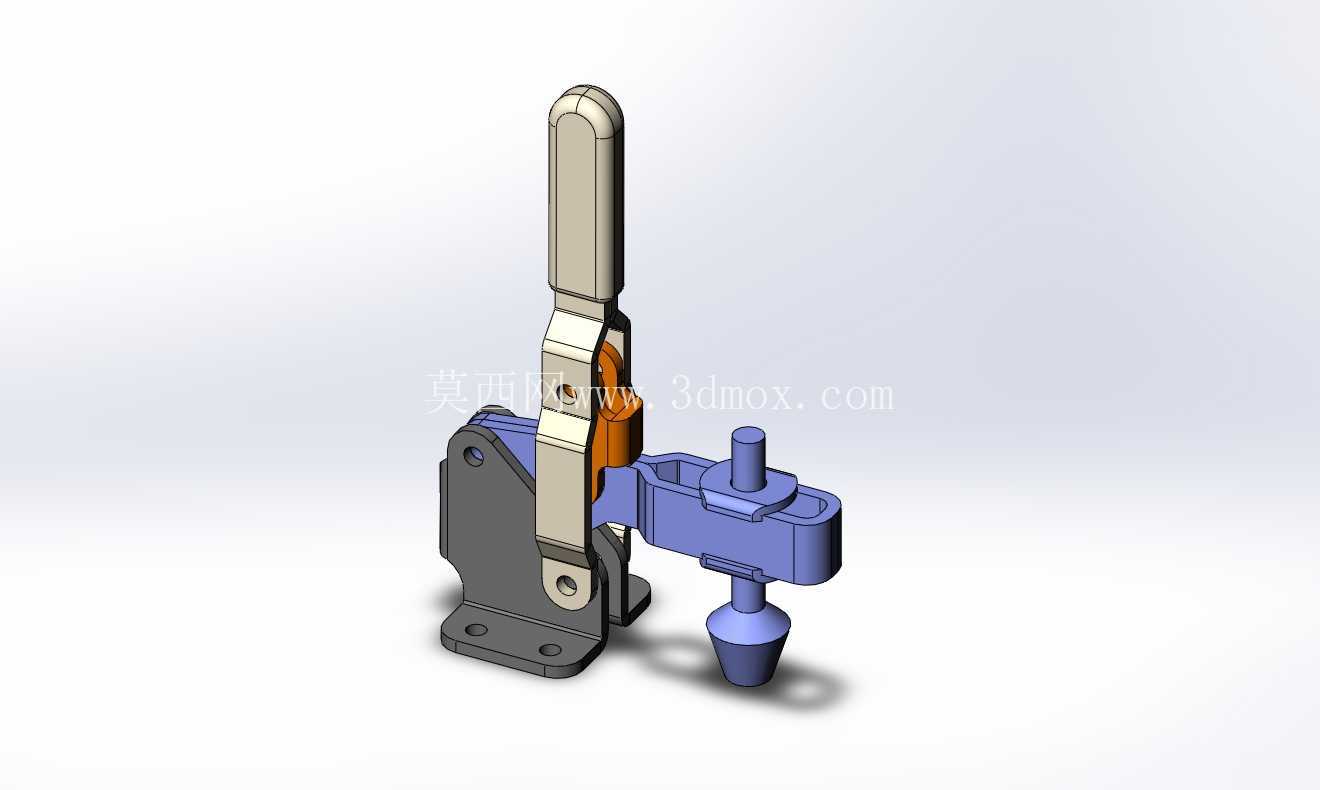

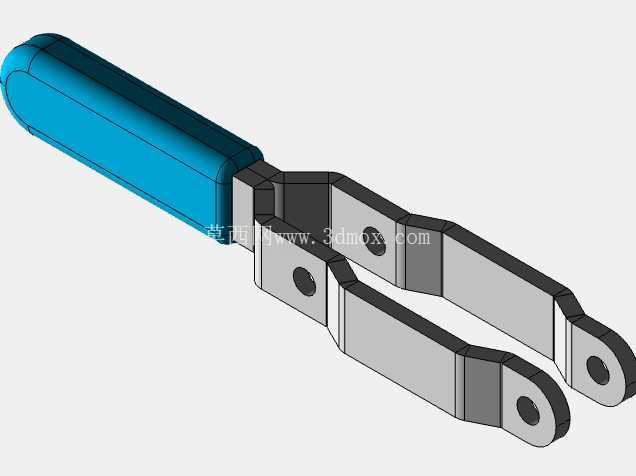

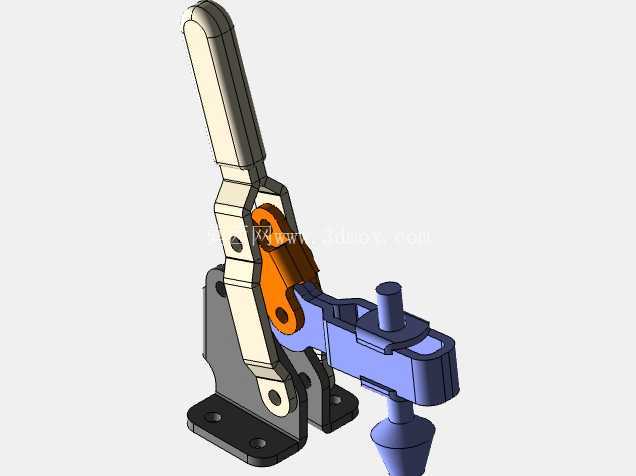

　　在机械加工、焊接工装、装配工位的日常作业里，工件的快速定位压紧一直是影响作业效率的核心环节，这款立式肘节夹就是针对这类场景开发的手动快速压紧构件，区别于传统螺栓压紧需要反复拧动的操作逻辑，它依靠连杆机构的死点锁紧原理实现快速开合，能在单手握持操作下一秒完成工件的压紧与释放，大幅降低工位辅助操作的时间占比。从实际使用场景来看，这类肘节夹常被布置在焊接工装的基板上，针对小型钣金件、机加工毛坯的侧面或顶面压紧，也会被集成在装配流水线的定位工装上，用来固定待装配的小型零部件，避免作业过程中工件出现位移、翘曲，尤其是在需要频繁拆装工件的小批量加工场景里，它的操作效率比传统螺旋压紧机构高出数倍，不需要额外配套扳手等工具，操作人员徒手就能完成全部操作。从功能特性上看，这款肘节夹的核心优势在于锁紧状态下的自锁性能，当操作手柄扳动到锁紧位置时，内部连杆机构刚好越过死点，此时哪怕压紧端受到工件的反向反作用力，机构也不会出现松脱，不需要额外增加锁止结构就能保持稳定的压紧力，避免加工或焊接过程中夹具意外松脱导致的工件报废、安全隐患。操作端的长手柄设计充分考虑了人力操作的力矩需求，手柄长度经过力臂匹配，操作人员只需要施加很小的握力就能在压头端产生足够大的压紧力，长期重复操作也不容易产生手部疲劳。

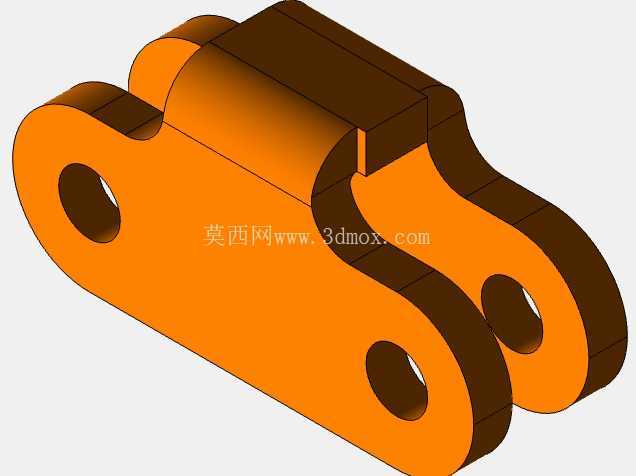

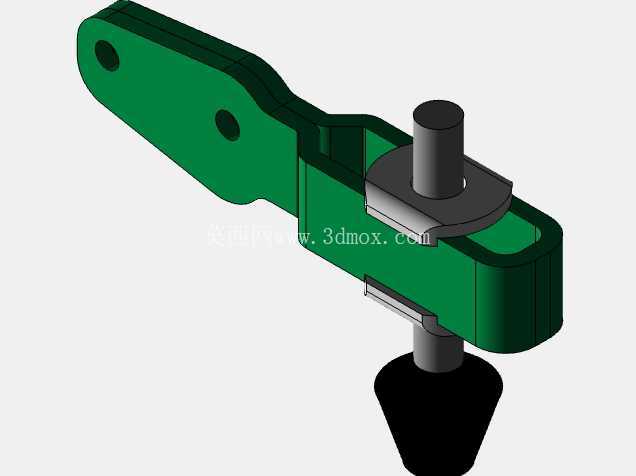

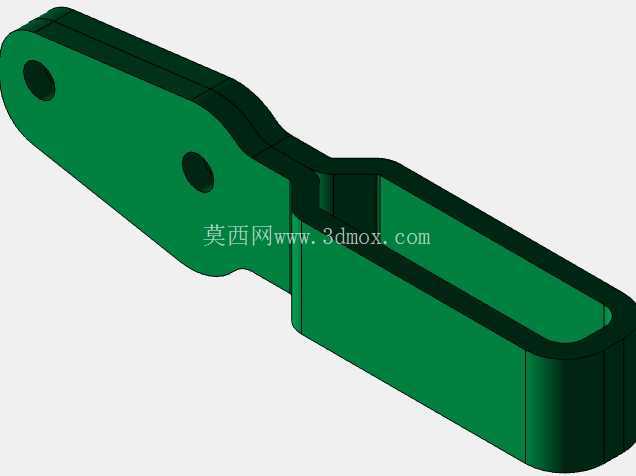

　　在设计思路上，这款肘节夹采用了分体式装配结构，底座部分设置了两个沉头安装孔，可以直接通过内六角螺栓固定在工装基板或者设备工作台面上，安装孔的间距符合通用工装夹具的安装孔位标准，不需要额外加工转接板就能直接替换同规格的老式压紧夹具。连杆传动部分的铰接点都采用了销轴连接，销轴与铰接孔之间预留了合理的配合间隙，既保证机构扳动时没有卡滞，也不会因为间隙过大导致压紧位置出现偏移。压头部分采用了可调节的螺杆结构，压头端部搭配了橡胶防滑端头，既可以根据被压紧工件的高度差调整压头的伸出长度，适配不同厚度的工件装夹需求，也能避免刚性压头直接接触工件表面造成压痕、划伤，针对表面质量要求高的钣金件、铝件加工场景也能适用。

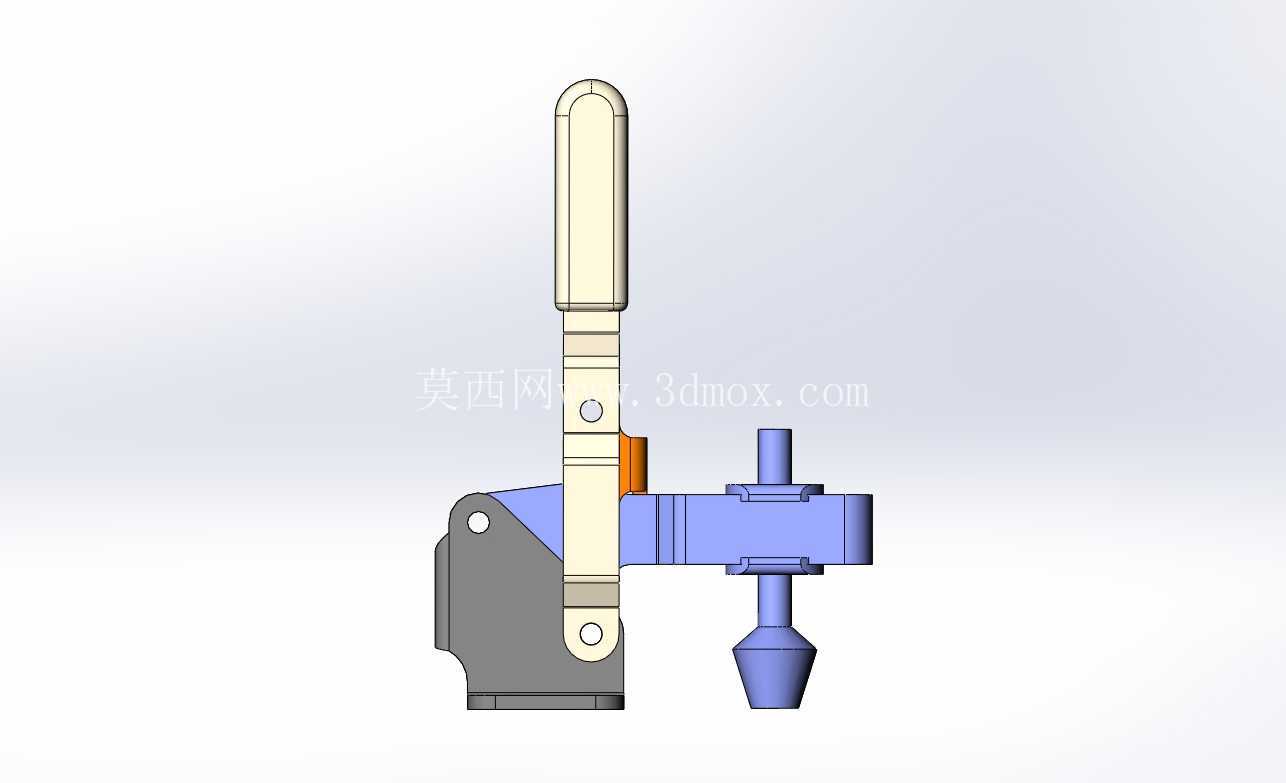

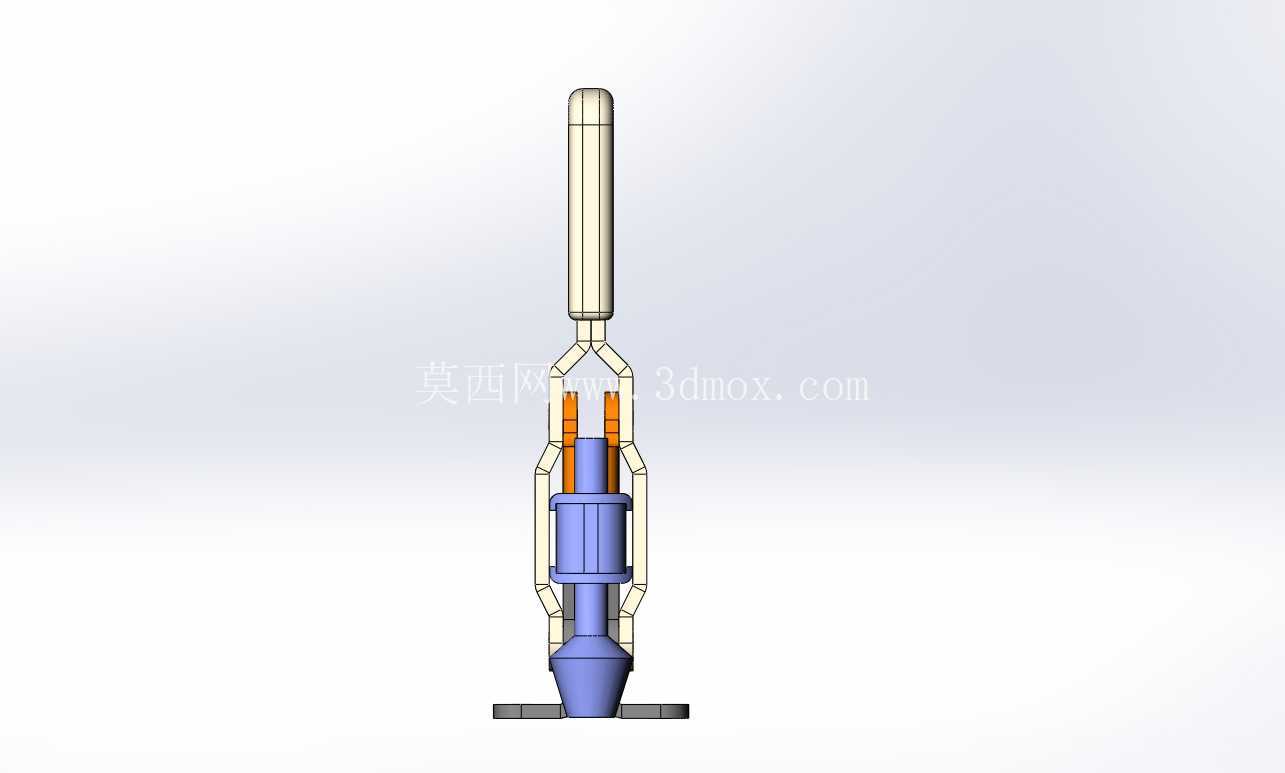

　　从安装边界尺寸来看，这款肘节夹处于完全打开状态时，手柄向上抬起，压头会随之上抬离开工件表面，留出足够的工件取放空间，不会干涉工件的上下料操作；锁紧状态下整体结构紧凑，横向占用空间小，在密集布置压紧点的工装板上也能灵活排布，不会和相邻的夹具、加工刀具产生空间干涉。底座的安装面做了铣平处理，保证安装后整个夹具的垂直度符合要求，长期反复扳动操作也不会出现底座松动、位置偏移的问题。铰接位置的结构设计做了防脱处理，销轴端部设置了限位挡圈，避免长期使用过程中销轴脱出导致机构散架，整体结构没有易损的复杂零件，日常使用只需要定期在铰接点加注少量润滑脂就能维持顺畅的操作手感，维护成本极低。

　　针对焊接场景的使用需求，夹体的主要结构件都采用了碳钢材质，表面做了氧化发黑处理，能抵御焊接过程中飞溅的焊渣粘附，也不容易因为车间的潮湿环境出现锈蚀，使用寿命能满足工业场景长期高频使用的要求。压头的调节螺杆采用了细牙螺纹，调节时的精度更高，可以精准控制压紧行程，避免压头伸出过长导致锁紧不到位，或者伸出过短压不住工件的问题。在实际选型适配的时候，只需要根据被压紧工件所需的压紧力、安装位置的空间大小匹配对应规格即可，这款肘节夹的压紧力范围覆盖了大部分小型工件的装夹需求，不管是普通的机加工定位、焊接固定，还是产品装配时的临时固定，都能提供稳定可靠的压紧效果，不需要搭配气源、电源等额外动力源，纯机械结构的可靠性远高于气动、电动类的压紧元件，在没有动力源的零散工位、野外临时作业场景下也能正常使用。
