两级斜齿直齿组合减速传动变速箱

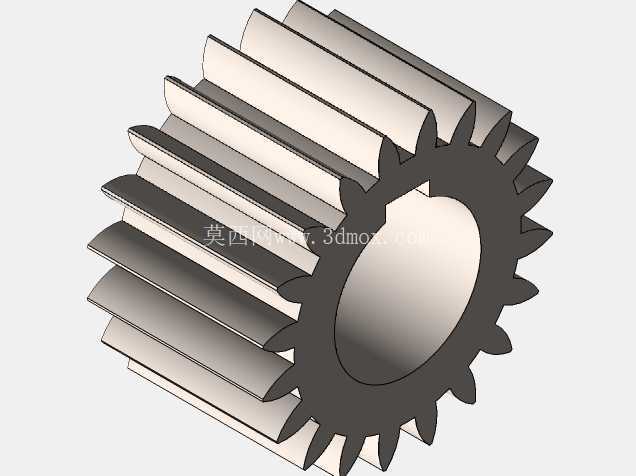

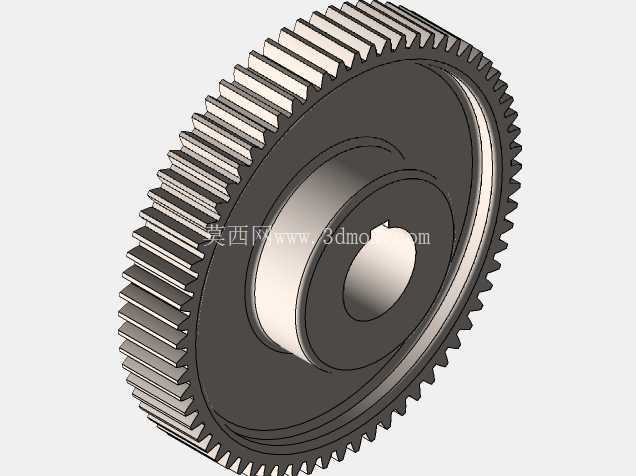

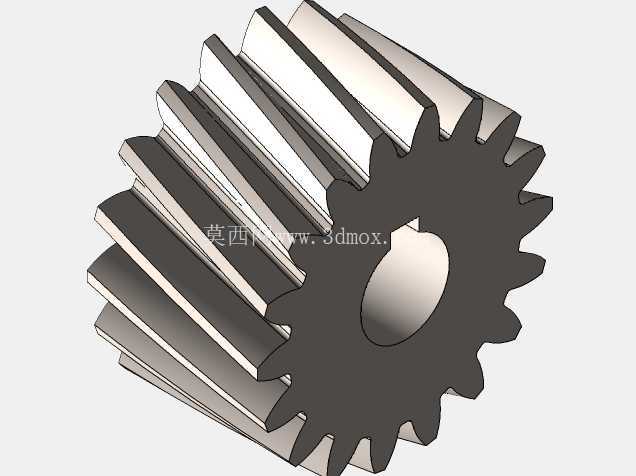

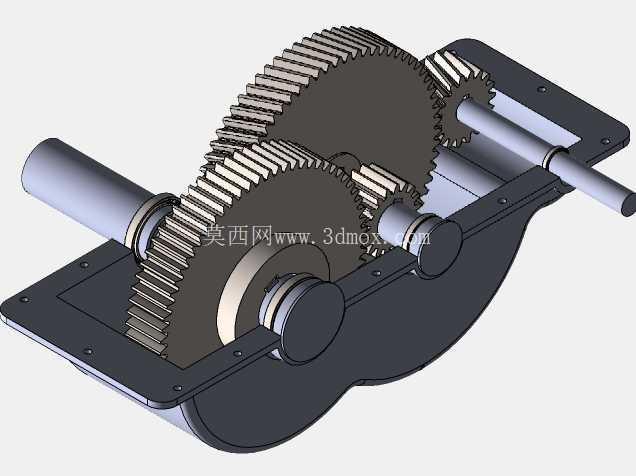

　　这款两级减速变速箱采用斜齿轮与正齿轮组合的传动架构，核心作用是在动力输入与执行端之间实现稳定的转速降低与扭矩放大，常见于中小功率输送设备、轻工生产线驱动单元、小型物料搬运机械这类对传动平稳性有要求、安装空间受限的应用场景。从结构布局来看，第一级采用斜齿轮啮合，主要利用斜齿轮啮合重合度高、传动冲击小、运行噪音低的特性，承接输入端的高转速动力，完成第一阶段的减速；第二级采用直齿圆柱齿轮啮合，直齿轮加工精度易保证、装配调整便捷、轴向力为零的特点，能够在低转速大扭矩的输出段降低轴承选型难度，同时提升重载工况下的传动可靠性。

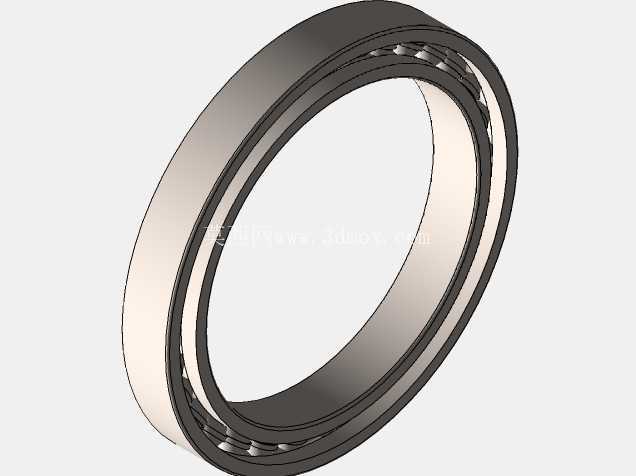

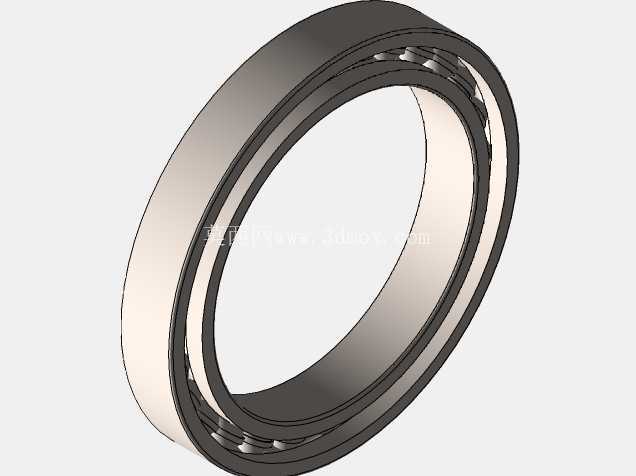

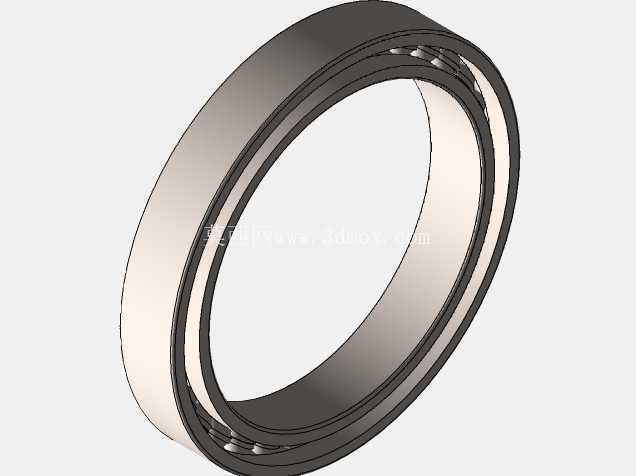

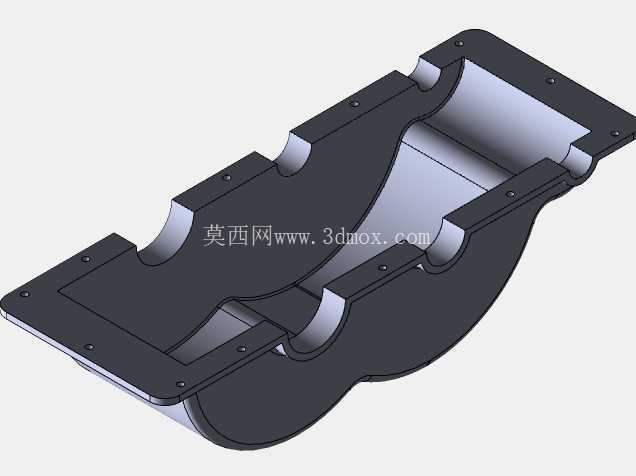

　　设计过程中，首先需要匹配两级传动的速比分配，避免单级速比过大导致的齿轮径向尺寸超标，同时兼顾箱体内部的空间排布，让两根传动轴的中心距控制在合理区间，保证箱体壁厚均匀，铸造或机加工时不会出现局部应力集中的问题。从安装边界来看，箱体采用剖分式底座结构，安装面预留了对应规格的螺栓过孔，输入轴与输出轴的轴伸长度、轴径尺寸、键槽规格都按照通用传动接口设计，能够直接适配标准规格的联轴器、带轮等连接部件，不需要额外做转接结构设计。箱体内部的齿轮轴支撑位置，预留了标准滚动轴承的安装位，同时设计了对应的油封安装槽，既可以保证齿轮啮合过程中润滑油不会从轴伸位置泄漏，也能阻挡外部粉尘、碎屑进入箱体内部破坏齿轮啮合面。

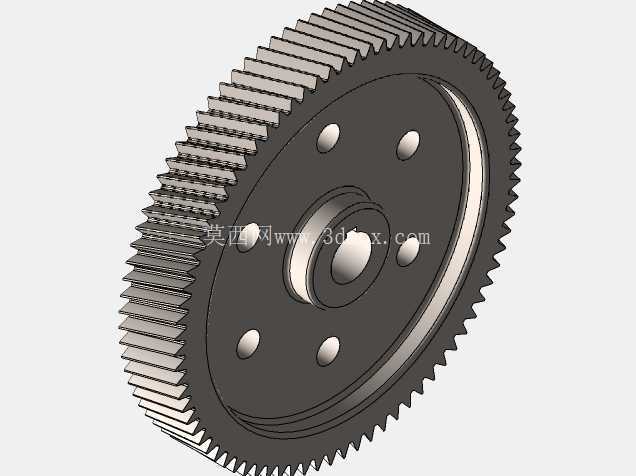

　　齿轮参数设计阶段，斜齿轮的螺旋角选取在合理区间，既保证足够的啮合重合度降低传动脉动，又不会产生过大的轴向力增加止推轴承的负载；正齿轮的齿宽、模数根据输出端的额定扭矩核算，保证在额定负载下齿面接触强度、齿根弯曲强度都留有足够的安全余量，避免短时过载出现断齿、点蚀等失效问题。箱盖与箱座的结合面设计了密封胶槽，装配时涂覆密封胶即可实现静密封，不需要额外加装密封垫，降低装配复杂度同时减少备件种类。箱体侧面预留了油位观察孔、注油孔与放油孔，日常维护时不需要拆解箱体就能完成润滑油更换、油位检查的操作，降低后期运维的工作量。

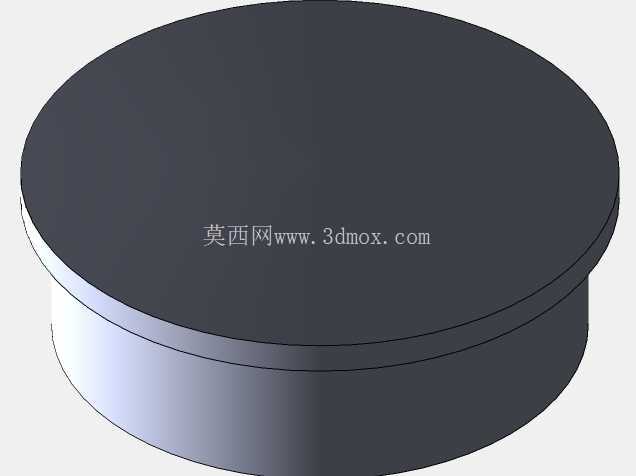

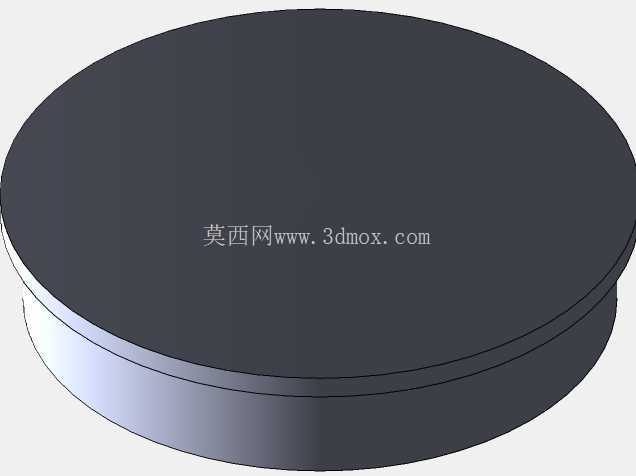

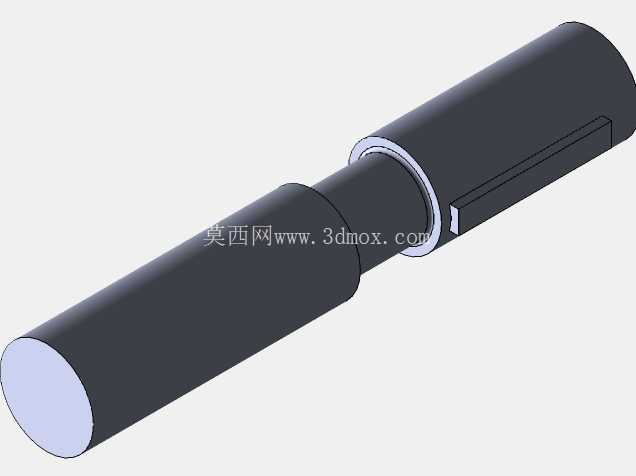

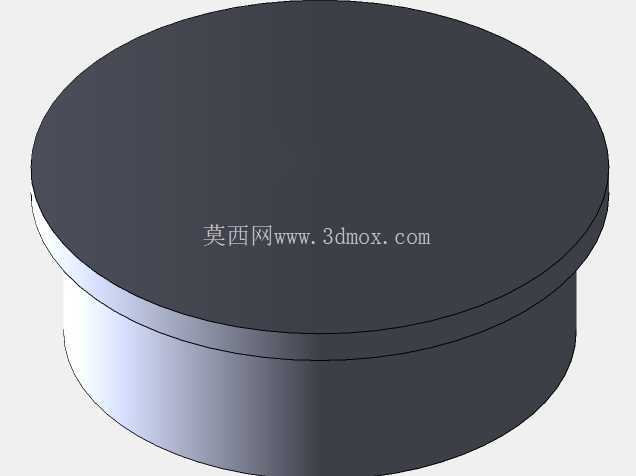

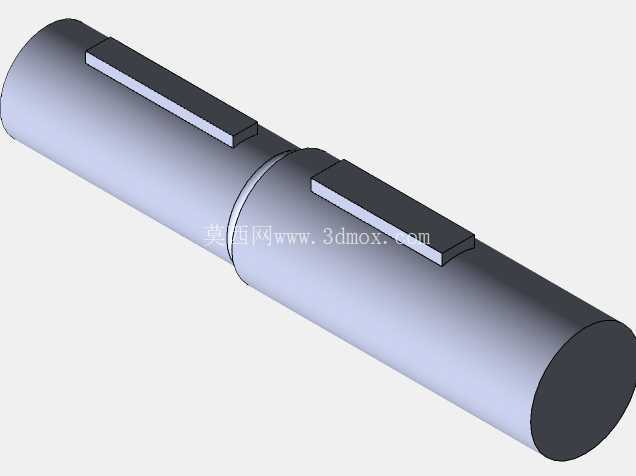

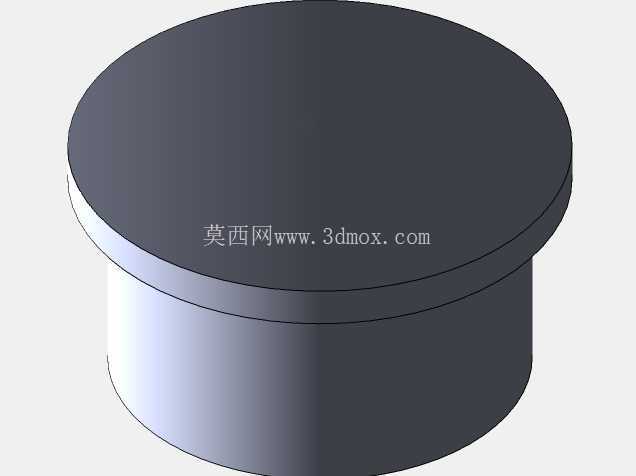

　　从装配逻辑来看，整个传动组件可以预先在箱座内完成轴系、齿轮、轴承的预装，再扣合箱盖完成紧固，装配流程清晰，不会出现零件干涉无法装配的问题；所有轴上零件都设计了对应的轴向定位结构，齿轮与轴之间采用平键传递扭矩，轴端用端盖压紧轴承外圈，既限制轴系的轴向窜动，也能通过调整端盖垫片的厚度控制轴承的游隙，保证传动系统在温升变化时不会出现卡滞或间隙过大的问题。这款变速箱的整体外形轮廓规整，没有突出的异形结构，安装时可以直接固定在设备的机架安装平面上，不需要额外设计安装支架，适配多数通用机械设备的动力传输需求，在连续运行的工况下，斜齿级的平稳传动特性可以降低整机的振动水平，直齿输出级的大扭矩承载能力可以保证设备在负载波动时依然稳定输出动力。
