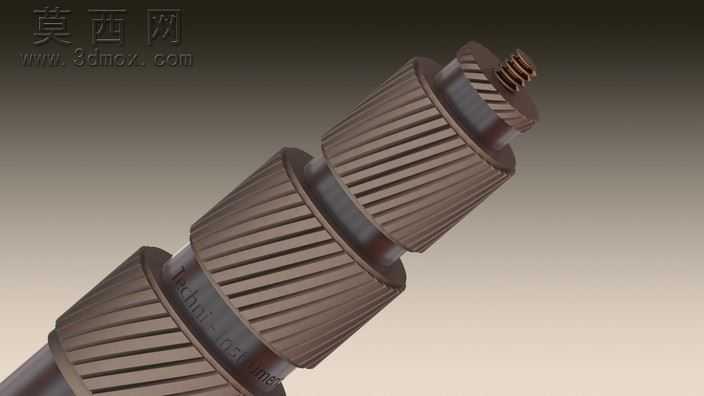

本作品为适配精密测量场景的调节臂杆三维建模成果,建模阶段围绕零件的功能属性完成全参数化结构搭建,首先梳理臂杆的层级装配逻辑,将整体拆分为多段滚花握持段、中间限位隔圈、端部螺纹连接端三个核心功能模块,各模块的尺寸参数严格匹配千分尺类测量工具的装配公差要求,保证后续装配环节的同轴度误差控制在合理区间。建模过程中对滚花结构做了精细化处理,没有采用简化贴图替代实体特征,而是通过阵列切削的方式还原直纹滚花的齿形轮廓、齿距与齿深参数,既保证渲染阶段的质感呈现,也能直观体现握持段的防滑设计逻辑;中间的环形隔圈做了差异化的材质分区设计,与两侧滚花段形成明确的视觉区分,对应实际加工中的不同表面处理工艺,端部的外螺纹段还原了螺纹牙型的收尾结构,避免出现建模中常见的螺纹特征生硬截断问题。材质渲染阶段针对金属零件的质感做了分层调试,主体滚花段采用哑光枪灰色金属材质,调整表面粗糙度参数模拟硬质阳极氧化的处理效果,让滚花的凹凸齿面在光照下形成自然的明暗层次,不会出现过曝的塑料感;中间隔圈采用稍亮的深棕金属材质,添加细微的磨砂颗粒质感,与主体段形成材质对比;端部螺纹段做了轻微的做旧处理,模拟零件装配使用后的细微磨损痕迹,提升整体渲染的真实感。结构设计上充分考虑零件的实际使用需求,多段滚花的直径做了梯度变化,既符合手指握持的人体工学弧度,也能通过直径差实现调节时的档位触感反馈,每段滚花的长度经过反复调整,保证单指按压旋转时的接触面积足够,不会出现打滑问题;杆身侧面预留的标识刻字区域,通过凹陷特征还原激光刻字的效果,刻字深度、字体宽度都匹配实际加工的工艺标准,不会出现刻字过深影响结构强度、过浅无法识别的问题。整体建模过程严格遵循机械加工的工艺逻辑,所有特征都对应实际可加工的结构,没有出现无法落地的理想化造型,渲染阶段采用柔和的侧上方主光源搭配底部补光,充分展现金属零件的轮廓层次与表面质感,完整呈现了这款精密测量用臂杆的结构细节与设计考量。
