Dasco角仪角度测量工具三维建模设计

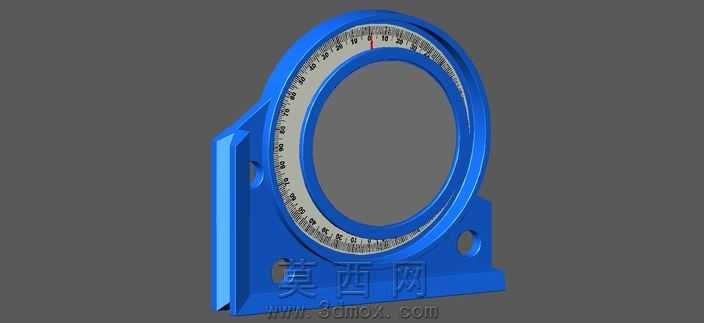

本作品为Dasco角仪的三维建模设计成果，建模过程中首先对实物角仪的整体结构进行拆解分析，将其划分为支撑底座、环形刻度盘、角度指示组件、侧边安装结构四个核心模块，在三维软件中通过草图绘制、特征拉伸、倒角处理等基础操作搭建各部件的基础形态，保证各部件的尺寸比例与实物完全匹配。材质设置阶段，针对角仪的主体支撑结构赋予蓝色工程塑料材质，调整材质的粗糙度、反光度参数模拟工业注塑件的哑光质感，环形刻度盘部分采用金属质感的浅灰色材质，表面添加细微的磨砂纹理还原真实刻度盘的触感，刻度标识通过贴图映射的方式精准贴合在环形盘面，保证刻度数值清晰可辨，角度指针部分采用红色高亮材质，与盘面形成强烈视觉对比便于读数。结构设计上充分还原了角仪的实际功能逻辑，底座部分预留的安装孔位完全符合实物的安装规格，侧边的支撑筋结构做了加厚处理保证整体结构强度，环形刻度盘与底座的连接部位做了平滑过渡处理，避免出现尖锐棱角，同时在建模过程中对各活动部件的配合间隙做了精准控制，保证虚拟装配后各部件无干涉，可模拟真实角仪的角度转动测量动作。渲染阶段采用三点布光方案，主光源从斜上方45度角照射突出角仪的立体轮廓，补光弱化阴影区域的死黑问题，背景采用中性灰色调突出角仪本身的蓝色主体，最终渲染效果清晰展现了角仪的外观细节、材质质感与结构特征，可用于产品展示、教学演示、结构参考等多种场景，建模过程中保留了完整的参数化特征，后续可根据实际需求对尺寸、材质进行快速调整优化。
