BAJA越野车辆带转向节轮毂车轮组件

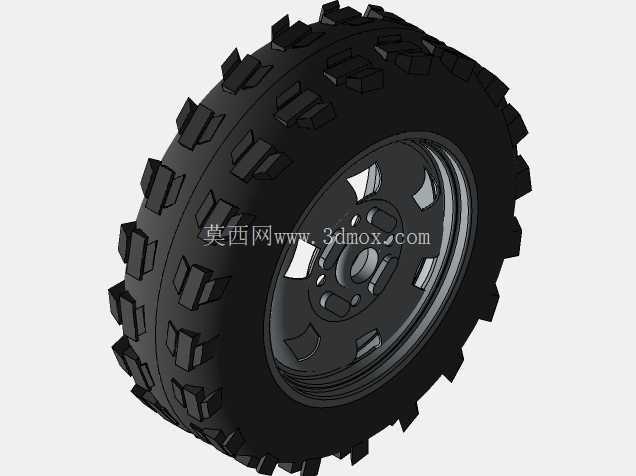

　　这套轮组组件面向小型越野BAJA车型开发，核心覆盖非铺装路面行驶的行走功能需求，适配1/5比例燃油BAJA越野车辆的前桥安装位，可直接匹配原车转向拉杆、悬架摇臂的连接点位，无需额外改制安装支架。从实际使用场景来看，这类轮组需要应对砂石、泥泞、浅滩、起伏土坡等复杂越野路况，轮胎胎面采用大颗粒块状花纹设计，花纹块高度达到12mm，相邻花纹块之间预留15mm宽的排泥槽，行驶过程中嵌入胎纹的泥沙可以在轮胎形变过程中快速排出，避免泥地附着力下降；胎体采用加厚橡胶层结构，胎侧厚度达到6mm，可抵御碎石冲击、低矮灌木剐蹭造成的胎侧破损，适配低气压越野行驶需求，胎压维持在0.8bar时胎面接地面积可达到120平方厘米，松软路面抓地力表现优于平纹公路轮胎。

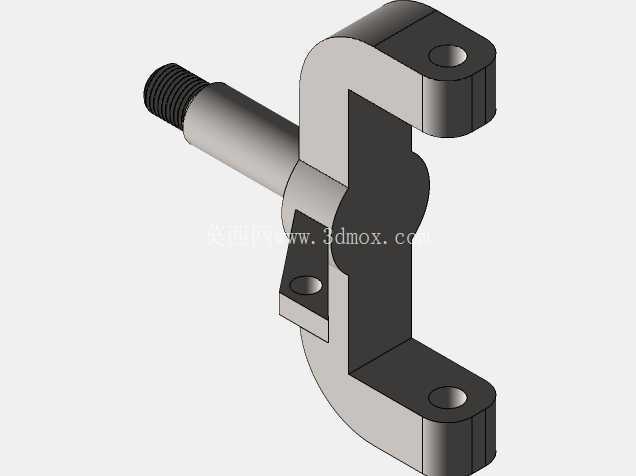

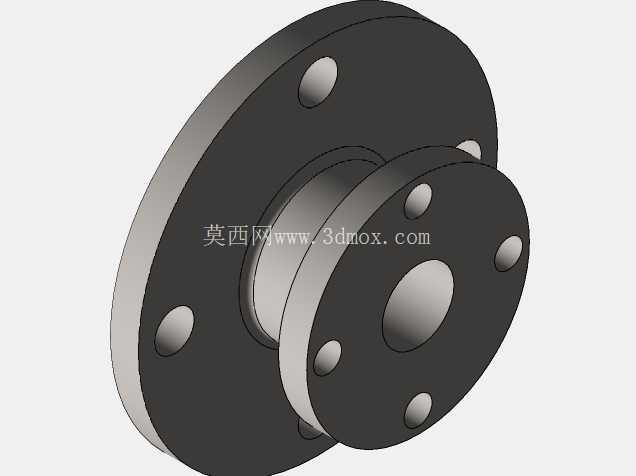

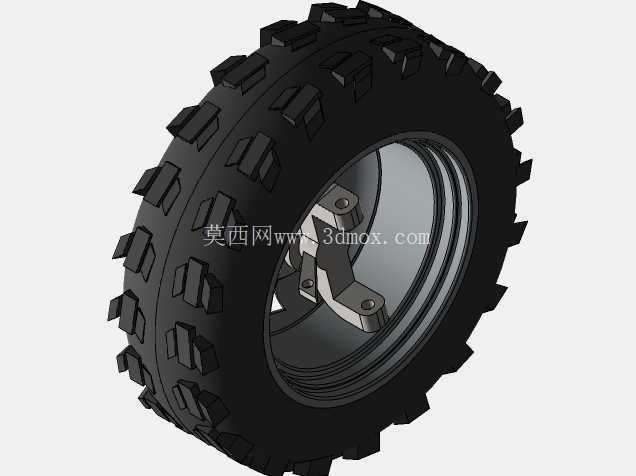

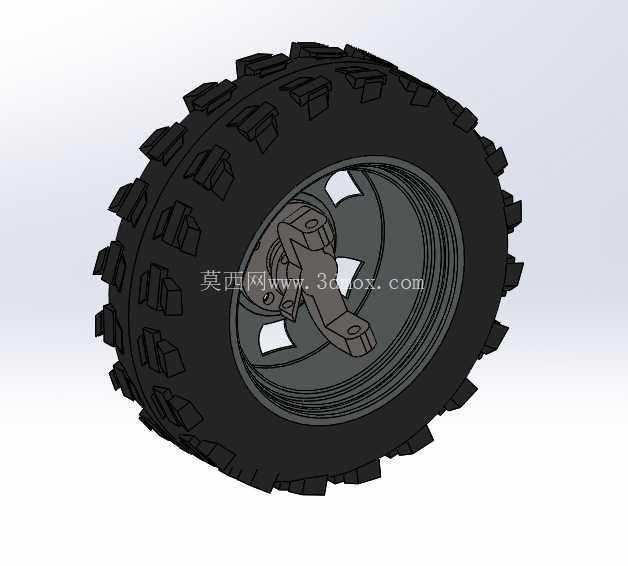

　　结构设计上，轮组分为轮胎、轮毂、转向节连接座三个核心部分，轮毂采用分体式压合结构，外圈设置两道环形限位凸台，轮胎装配后凸台卡入胎唇内侧的定位槽，避免大扭矩输出、急转向工况下轮胎与轮毂发生相对滑转；轮毂中心的安装盘采用六螺栓孔布局，螺栓孔分布圆直径为78mm，可直接与原车刹车盘、传动法兰对接，中心定位孔直径24mm，装配时可实现快速同轴定位，降低安装后的轮组跳动量。转向节部分采用一体式铸铝结构优化，转向摇臂与轮轴安装座为一体化加工成型，取消了原有分体结构的拼接螺栓，转向拉臂的连接点位置经过受力仿真优化，主销内倾角度设置为7度，主销后倾角度设置为3度，转向过程中回正力矩线性，高速越野行驶时不会出现方向摆振问题；轮轴安装位内置双列角接触轴承，可同时承受径向载荷与转向过程中的轴向冲击载荷，轴承外侧设置双层橡胶油封，可阻挡泥水、沙尘进入轴承滚道，延长维护周期。

　　安装边界方面，整套轮组装配完成后总直径为185mm，轮胎断面宽度为72mm，转向节相对于轮毂安装面的外伸长度为38mm，轮组最大转向角度可达到左右各32度，满足BAJA车型小半径转向、穿越狭窄路径的使用需求；轮组整体静载荷承载能力达到80kg，单轮可承受1.5m高度自由落体的冲击载荷，适配飞跃落差、高速冲坡等极限越野工况。设计过程中针对轮组的动平衡表现做了专项优化，轮毂内侧预留了平衡块安装卡槽，装配完成后可通过粘贴铅块将轮组动平衡量控制在5g·cm以内，高速行驶时不会出现轮组抖动的问题；轮胎与轮毂的密封面采用锥面配合设计，即使在低胎压状态下也不会出现胎唇漏气问题，适配越野场景下的胎压调整需求。

　　从实际装车验证的角度来看，这套轮组的转向连接点与主流BAJA车型的球头拉杆尺寸完全匹配，球头安装孔直径为6mm，可直接替换原车损坏的轮组组件，不需要对原车转向、悬架结构做任何修改；轮毂的镂空设计在保证结构强度的前提下降低了轮组整体重量，单轮总重量控制在1.2kg以内，降低了非簧载质量，可有效提升悬架的响应速度，越野行驶时车轮可以更紧密地贴合地面起伏，减少腾空时间，提升行驶稳定性。胎面的花纹块采用交错排布设计，滚动过程中可以打破噪声的共振频率，相比等距排布的花纹块，高速行驶时的胎噪降低3dB左右，同时花纹块的边缘做了倒角处理，转向过程中花纹块接地时的形变更均匀，不会出现突然打滑的问题，转向操控的线性度更好。
