单缸内燃机核心传动结构剖切展示模型

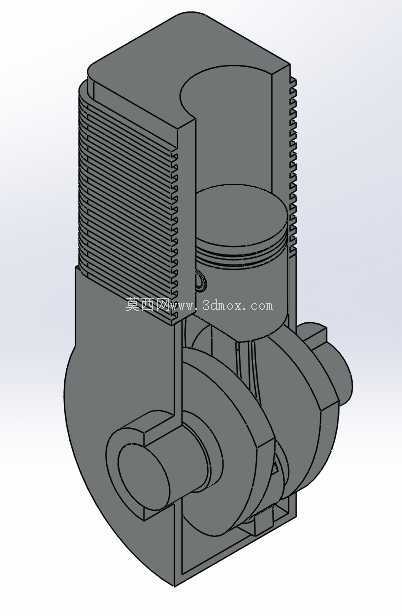

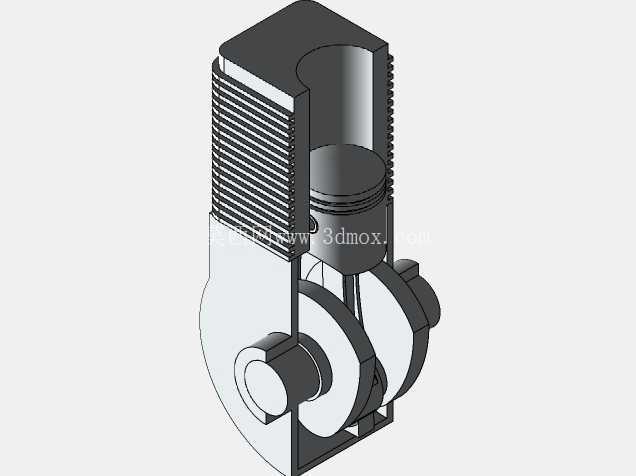

　　该模型采用半剖视的结构呈现方式，将单缸动力单元的核心传动逻辑完整展露，无需拆解装配即可直观观察内部各部件的运动配合关系，在职业院校内燃机原理教学、小型动力设备研发初期的结构验证场景中，这类剖切模型能够大幅降低原理讲解的沟通成本，让设计人员、实训学员快速建立曲柄连杆机构的运动空间认知。从实际功能层面看，单缸动力结构是通用小型汽油机、柴油机的核心基础单元，广泛应用于小型发电机组、园林机械、农用微耕设备、轻型摩托动力等场景，模型还原的结构包含带散热鳍片的气缸体、往复运动活塞、连接活塞与曲轴的连杆、将直线往复运动转化为旋转输出的曲轴组件，所有部件的配合间隙、运动行程都按照实际量产机型的比例做了还原，没有做过度的艺术化简化。

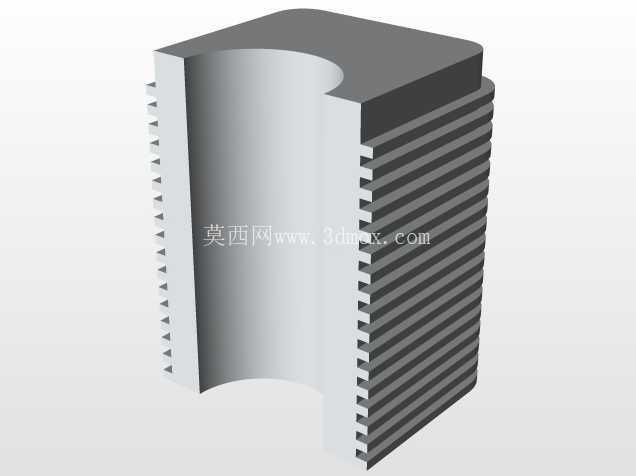

　　设计过程中优先考虑了结构运动的无干涉验证，气缸部分的散热鳍片沿缸体周向均匀排布，鳍片的间距、厚度参考风冷单缸机的常规散热需求设定，既保证了外观与真实机型的一致性，也预留了后续做热仿真分析的结构基础；活塞部分的销座位置、裙部轮廓都按照实际工作中的受力方向做了对应设计，连杆小头与活塞销的配合位、连杆大头与曲轴曲柄销的配合位都保留了真实的装配间隙空间，能够直观展示往复运动过程中连杆的摆动角度范围。

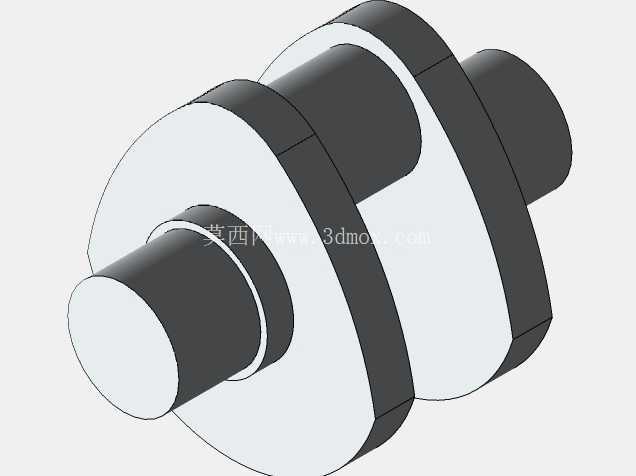

　　从安装边界来看，模型整体的缸体中心距、曲轴输出端的轴向位置、缸体顶部的燃烧室轮廓都参考通用152F系列单缸汽油机的尺寸比例设定，曲轴输出端的轴径、键槽位置都做了对应还原，可直接对接后续的负载连接结构设计，缸体下部的曲轴箱腔体做了半开放剖切，能够清晰看到曲轴平衡块的旋转空间，平衡块的轮廓按照活塞连杆组件的往复惯性力平衡需求设计，避免运动过程中与箱体内壁、连杆大端产生运动干涉。

　　这类半剖结构模型在做产品方案评审时，能够让非结构专业的决策人员快速理解动力传递路径，不需要对照二维工程图逐线解读结构关系，在做新机型的改型设计时，也可以直接在该模型基础上调整缸径、行程、连杆长度等核心参数，快速验证不同参数组合下的结构干涉情况，省去从零开始搭建基础结构的重复工作。模型中气缸壁与活塞的配合面、连杆两端的铰接位、曲轴主轴颈的支撑位都按照实际装配关系做了贴合处理，没有出现结构穿模、配合错位的问题，鳍片部分的倒角、曲轴平衡块的去重轮廓都做了细节还原，能够直接用于渲染制作产品结构说明图、教学演示动画，不需要再做额外的结构修补工作。
