注射器式液体定量输送泵机械结构

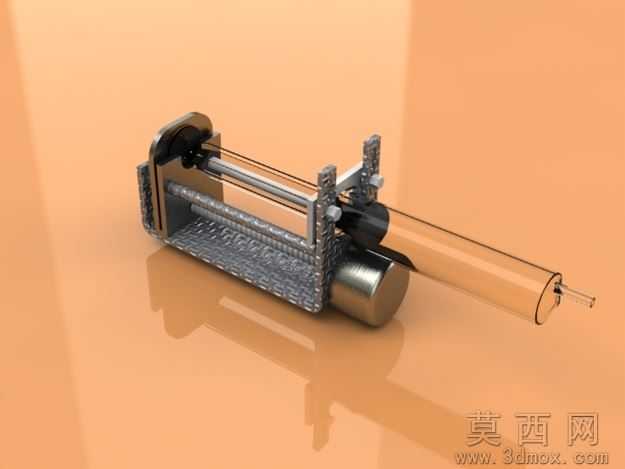

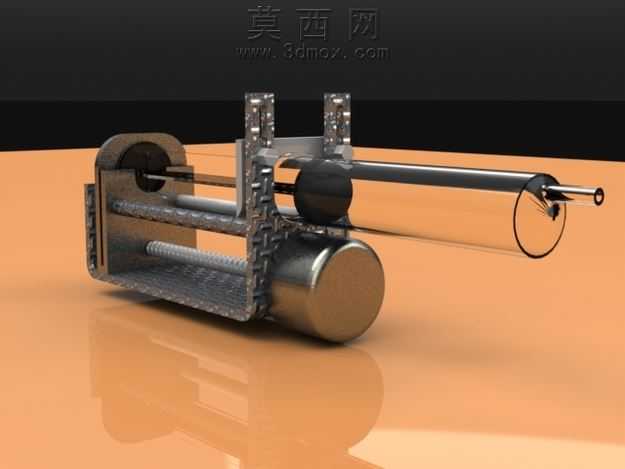

本作品为注射器式液体定量给料输送泵的三维机械结构模型，建模过程中对各功能部件进行了精准的参数化构建，完整还原了装置的工作逻辑与装配关系。模型主体采用卧式布局，核心执行单元参考注射器的推注原理设计，包含固定安装支架、传动丝杆组件、驱动电机、储液筒体、柱塞推头、注射针头接口等核心结构，各部件间的装配公差、配合关系均按照实际机械加工要求进行设定，可直观呈现装置的运动路径与工作状态。材质渲染阶段，针对不同部件的功能属性匹配了对应的材质表现：金属支架、丝杆、电机外壳采用拉丝不锈钢与哑光金属材质，还原金属加工件的冷硬质感与表面细微纹理；储液筒体采用高透明亚克力材质，通过调整折射与反射参数，清晰展现筒体内部的柱塞位置与腔体空间；底部承载平面采用暖橙色哑光烤漆材质，通过柔和的环境反光衬托主体结构的轮廓细节，渲染光影采用侧上方柔光布光，避免强反光遮挡结构细节，同时通过明暗层次区分各部件的前后叠放关系，让整体结构的层级更加清晰。设计思路上，该装置依托丝杆传动的高精度位移特性，将电机的旋转运动转化为柱塞的直线推进行程，通过控制丝杆的进给距离精准调节柱塞的推进量，从而实现液体的定量输送与给料，相比常规蠕动泵、叶轮泵，该结构可实现更高精度的微量液体加注，适合小剂量液体的精准配比场景。模型构建时对传动部分的丝杆导程、电机安装位、柱塞与筒体的密封配合段、支架的安装固定孔位都做了细节还原，可清晰观察到传动组件与执行单元的连接方式，直观理解丝杆转动带动柱塞平稳推进、将筒体内液体从前端针头接口匀速推出的完整工作过程，整体结构紧凑，传动路径简洁，兼顾了定量精度与结构稳定性，可作为微量液体加注设备的结构设计参考。
