PU材质注塑成型模具结构三维设计

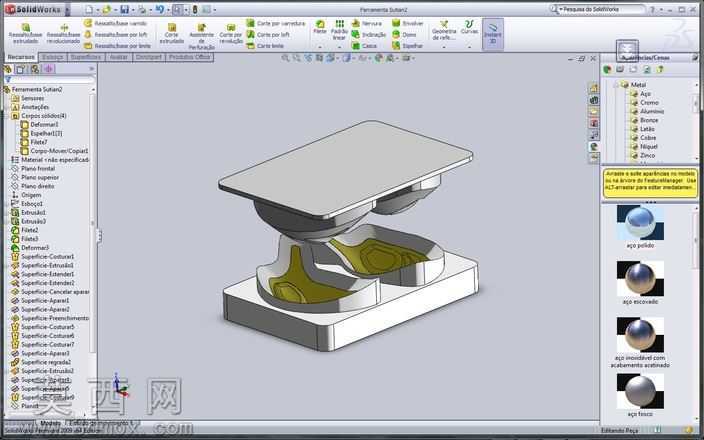

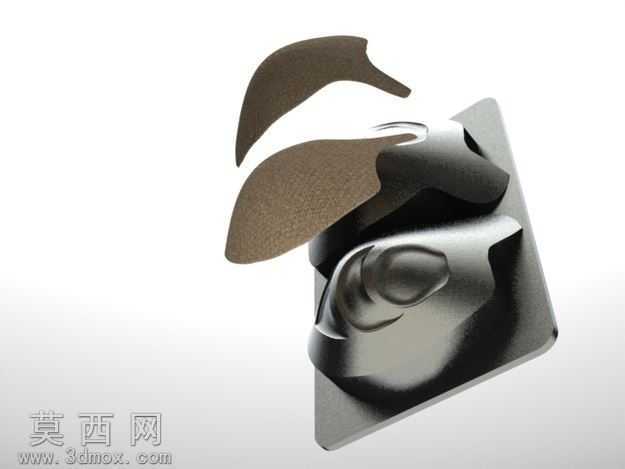

本作品为PU材质成型用模具的三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程严格遵循注塑模具的设计规范，对模具的上下模体、成型型腔、合模定位结构进行了1:1比例的精准还原。模型构建阶段首先完成模具整体外形的基础特征搭建，采用实体拉伸、切除命令构建上下模座的方正基体，保证模座具备足够的结构强度与安装基准面，随后针对PU材质的成型特性，在模座内部加工出与目标制件完全匹配的成型型腔，型腔曲面通过放样、曲面填充、缝合等命令完成构建，曲面过渡顺滑无尖角，避免成型过程中出现应力集中导致的制件缺陷。材质渲染阶段为模体赋予了高光亮面的黑色金属材质，模拟模具钢经过淬火抛光后的表面质感，通过调整材质的反射率、粗糙度参数，还原金属模具在光照下的真实光影效果，清晰展现模具的棱角、曲面与合模缝位置的细节特征。结构设计上充分考虑PU材料模压成型的工艺需求，上下模采用精准的止口定位结构，保证合模时的同轴度与贴合精度，避免成型过程中出现溢料、错模问题，型腔的脱模斜度经过合理计算，既保证制件成型后的顺利脱出，又不会影响制件的尺寸精度。设计思路围绕小批量PU制件的成型需求展开，简化了不必要的复杂抽芯、顶出结构，在保证成型功能完整的前提下压缩模具的加工制造成本，整体结构紧凑，模座外形规整便于安装固定在模压设备上，型腔的曲面造型完全贴合目标PU制件的外形轮廓，能够保证成型后制件的外观与尺寸符合设计要求。建模过程中对所有配合面进行了公差预留设计，合模面的平面度、定位结构的配合公差都按照实际加工的精度要求进行参数设定，确保三维模型可以直接导出工程图用于后续的机加工生产，模型的特征树逻辑清晰，所有尺寸都保留参数化驱动关系，便于后续根据制件的调整需求快速修改模具型腔的尺寸参数。
