径向连接式耐震压力表结构设计

　　在工业流体输送、液压动力系统、压力容器配套、化工制程管路等场景中，压力参数的实时可视化检测是保障系统运行安全、管控工艺参数的核心环节，这款径向安装式压力表正是面向这类工况开发的就地压力指示部件。不同于轴向嵌装式仪表的安装逻辑，该表采用侧出径向接头结构，可直接通过接头外螺纹与管路测压点、设备取压口旋合连接，无需额外安装支架或面板开孔，适配现场分散式测压点的快速部署需求，尤其适合管线排布紧凑、侧方操作空间充足的液压站、空压机储气罐、工业供水干管、小型承压罐体的压力监测点位。

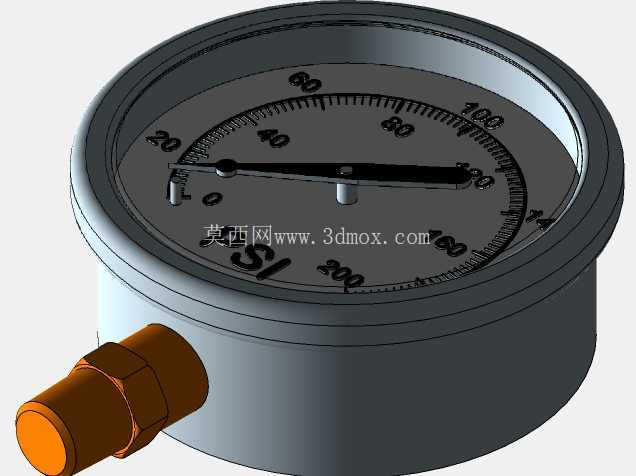

　　从结构设计逻辑来看，该表采用经典的弹簧管机械传感结构，表壳为一体冲压成型的金属壳体，壳体内腔填充阻尼油的结构预留空间可实现耐震功能，能够抵消现场设备运行带来的高频振动，避免指针抖动导致的读数误差，同时减缓内部传动部件的磨损速率，延长仪表在振动工况下的使用寿命。表盘采用大刻度标识设计，0-200psi的量程刻度沿圆周均匀排布，刻度线做了粗细区分，整数值刻度线加长加粗，小分度值刻度线做缩短处理，配合黑色三角截面指针，操作人员在1-2米的常规巡检距离下即可快速识别压力数值，无需近距离凑近表盘，适配工业现场巡检的快速读数需求。

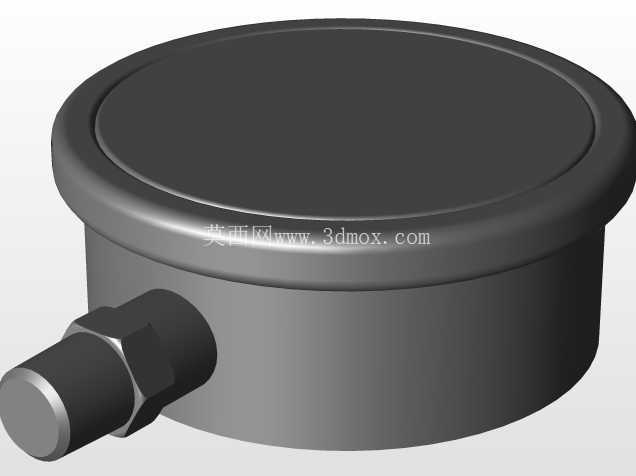

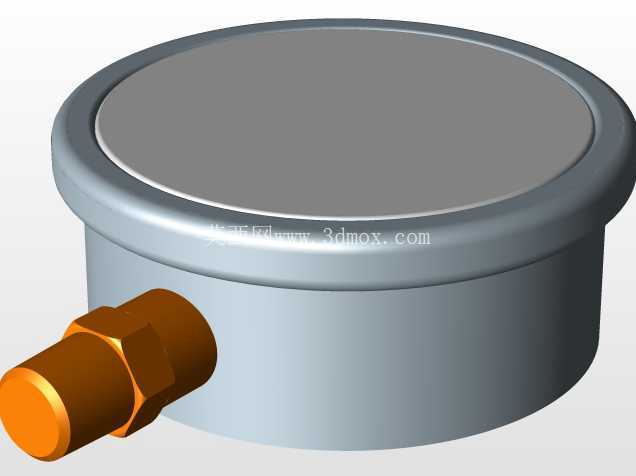

　　接头部分采用标准外螺纹连接结构，接头端部做了六角扳拧面设计，安装时可直接使用普通开口扳手完成旋紧操作，无需定制专用工装，接头与表壳的连接位置做了密封结构预留，可配合密封垫实现测压通路的静密封，避免压力介质泄漏。从安装边界尺寸来看，该表的圆形表壳外径适配常规工业压力表的安装开孔尺寸，侧出接头的轴线与表盘平面平行，安装后表盘正面朝向操作人员巡检方向，接头旋入深度符合常规测压口的螺纹深度标准，不会出现旋入过深顶坏取压口内部结构、或是旋入过浅导致密封失效的问题。表蒙采用透明硬质材料，与表壳的配合位置做了卷边压合结构，可实现IP65级别的防尘防水能力，适配车间、户外泵房等存在少量粉尘、溅水的使用场景。

　　内部传动机构采用齿轮放大结构，可将弹簧管在压力作用下产生的微小弹性形变放大为指针的圆周转动，保证全量程范围内的读数精度，同时传动部件的间隙做了严格管控，避免压力波动时指针出现回程差，影响压力数值判断。在实际选型应用中，该类压力表通常需要根据被测介质的特性选择对应的接头材质与密封件形式，测量普通水、压缩空气等无腐蚀性介质时可采用常规铜质接头，测量腐蚀性介质时则需要更换为不锈钢材质接头，同时匹配对应的阻尼油类型，避免介质接触导致部件损坏。安装过程中需要注意测压点的取压方向，径向安装时需保证表盘处于垂直于地面的状态，避免倾斜安装导致的重力附加误差，同时接头旋紧时需控制扭矩，避免扭矩过大导致接头断裂、或是表壳变形损坏内部部件。日常运维中，该类机械压力表无需外接供电即可独立工作，依靠被测介质的压力直接驱动指针指示，可靠性远高于电子式压力传感器，在断电、电磁干扰强烈的工况下仍可正常提供压力读数，是工业现场压力监测的基础可靠部件。
