做工作站硬件适配、机箱结构验证的时候,经常会遇到专业显卡安装干涉的问题,尤其是这类全长双槽的专业计算卡,很多非标机箱、工业工控机的内部空间预留如果只靠官方纸面参数,很容易出现PCIe插槽位置偏移、散热风道冲突、尾部固定挡片不匹配的问题,这次复刻的Quadro P5000结构,完全按照实物1:1测绘还原,所有安装边界、外形凸起都做了精准还原,能直接用于机箱结构干涉检查、硬件布局仿真。
从实际应用场景来说,这款显卡本身是面向专业三维设计、影视渲染、工业仿真计算的工作站级硬件,多用于制造业研发中心的设计工作站、影视后期的渲染集群节点、医疗影像的三维重建工作站,这类场景下的设备装机往往不是标准消费级机箱,很多是定制化的工控机箱、机架式工作站,内部还要搭配采集卡、计算加速卡等其他板卡,板卡之间的间距、散热风道的预留、供电接口的插拔空间都需要提前在三维装配环境里验证,避免实际装机时出现硬件装不进去、供电线弯折半径不够、散热进风被遮挡的问题。

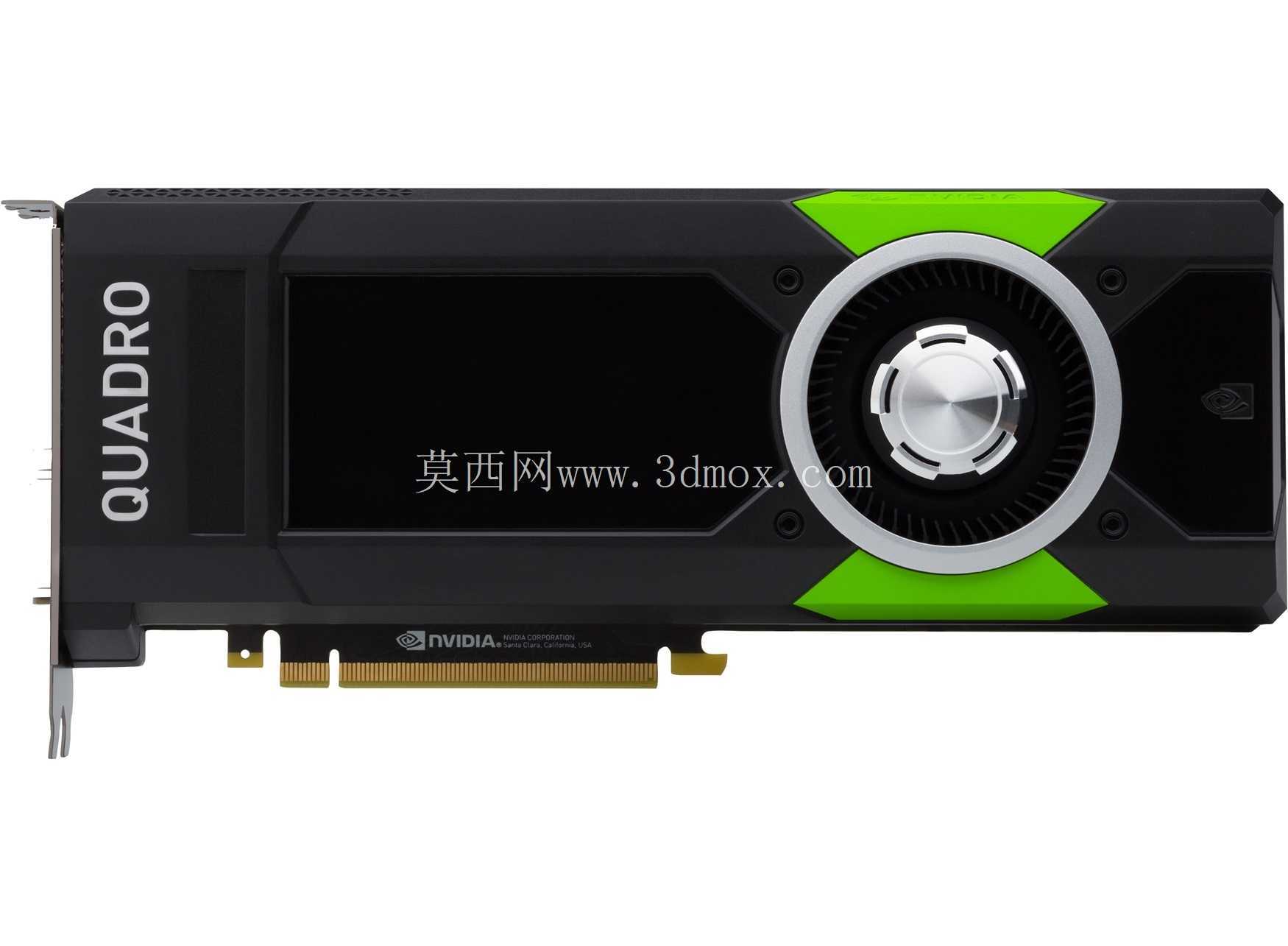

从结构特性来看,这款显卡采用标准双槽厚度设计,全长PCB搭配涡轮离心式散热模组,外壳的绿色装饰条是外观识别特征,尾部的PCIe固定挡片包含全高挡板的标准固定孔位,金手指部分完全符合PCIe x16的标准尺寸规范,前端的供电接口位置、侧面的散热出风口尺寸都做了精准还原,散热模组中间的涡轮风扇外圈、中心的固定结构都和实物一致,没有做简化处理,哪怕是外壳上的品牌标识凹槽、PCB边缘的元件凸起高度都按照实际测量值做了还原,不会出现装配仿真时因为模型简化导致的干涉误判。
设计思路上完全遵循实物逆向测绘的逻辑,先从台式机中取出实际硬件,对各个关键尺寸做逐点测量:首先确定PCB板的基准平面,以金手指的下边缘作为Z向基准,以挡片的安装孔作为X/Y向定位基准,先搭建整体的外轮廓框架,再逐步拆分散热外壳、涡轮风扇、PCB基板、金手指、挡片这些独立部件,每个部件的装配间隙都按照实际硬件的公差做了预留,比如散热外壳和PCB之间的装配间隙、涡轮风扇和外壳内壁的间隙都和实物一致,不会出现模型装配时部件互相穿模的问题。
外形尺寸与安装边界方面,整体长度按照实物全长还原,双槽厚度严格符合PCIe板卡的双槽间距标准,挡片的固定孔位间距完全遵循标准机箱的PCIe挡片安装规范,尾部的输出接口区域的凹陷深度、接口排布位置都做了还原,在做装配验证的时候,可以直接检查机箱后部的挡片开口是否匹配、显卡插入后和机箱硬盘架、水冷排的距离是否足够,供电接口在显卡前端的上部位置,模型里预留了供电插头的插拔空间,可以直接模拟供电线的弯折走向,避免实际装机时供电线被侧板压住的问题。另外散热出风口在显卡的尾部挡片侧,仿真的时候可以验证风道走向,确认机箱的散热风道是否能顺利把显卡排出的热风带出机箱,不会出现热风在机箱内部紊流的问题。
对于做工作站结构设计、工控机箱定制的工程师来说,这个精准的1:1模型可以直接导入装配环境,不需要自己再花时间测绘硬件,能大幅缩短结构验证的周期,避免因为硬件尺寸误差导致的装机返工,尤其是做多卡并行的渲染工作站时,多块显卡之间的间距预留、散热空间计算都可以依托这个模型完成精准仿真,确保每块显卡的进风空间足够,不会因为间距过小导致散热效率下降。另外做3D打印定制显卡装饰件、机箱改装的用户,也可以依托这个模型做适配结构的设计,所有外观曲面都和实物一致,打印出来的配件可以完美贴合原卡外壳,不需要反复打磨调整。
