船用圆形排气通风阀结构设计

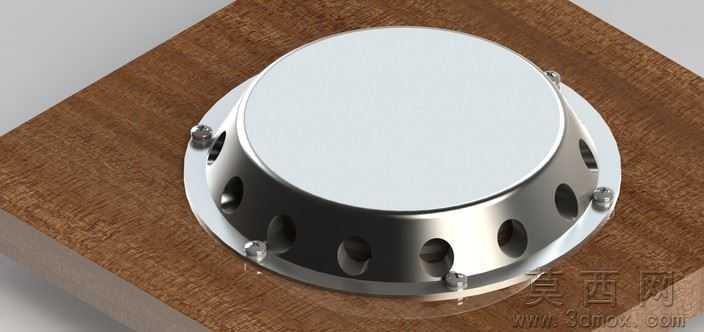

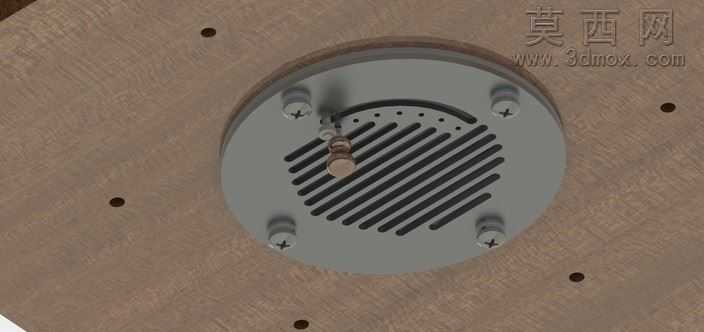

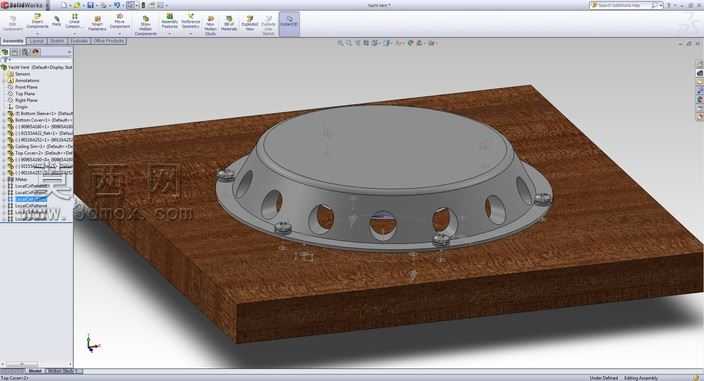

本作品为船用排气通风构件的三维设计成果，建模阶段以圆形对称结构为核心基准，首先绘制底部法兰安装盘的二维草图，精准定位六个均布的安装螺丝孔位，确保法兰盘与安装基面的贴合精度，为构件的稳固安装提供结构基础。主体腔体部分采用回转特征建模，沿圆周方向均匀排布椭圆形通风孔，通过阵列命令保证所有通风孔的尺寸一致性与角度均匀性，保障气流通过时的顺畅性与均匀性，避免局部气流紊乱影响排气效果。顶部封盖采用平面圆形结构，与腔体侧壁通过精密配合衔接，建模过程中严格控制配合公差，保证封盖与腔体的装配贴合度。构件的启闭结构采用滑块提升式设计，通过旋转手柄实现位置切换，手柄锁销结构设置多档位限位，可实现全开启、全关闭及多个中间开度的精准定位，满足不同场景下的通风量调节需求；关闭状态下依靠O形环形密封元件实现端面密封，建模时对密封槽的尺寸、深度进行精准参数化设置，确保密封元件安装后可充分填充配合间隙，阻断关闭状态下的非预期气流流通，满足密闭工况的使用要求。渲染阶段对构件不同部位匹配对应材质：主体金属部分采用抛光不锈钢材质，调整金属粗糙度参数至0.1左右，添加轻微的环境反射效果，还原金属构件的亮面质感与加工光泽；安装螺丝采用标准五金件材质，还原镀锌紧固件的哑光金属质感；底部安装基面采用木纹材质，调整纹理缩放比例与凹凸参数，模拟实木安装台面的自然纹理与触感，提升渲染图的真实感与场景代入感。整体设计过程中兼顾结构功能性与工艺可行性，所有特征均采用参数化建模方式，可根据实际船型的通风量需求、安装尺寸要求快速调整法兰直径、通风孔数量、腔体高度等核心参数，适配不同规格的游艇排气通风场景，结构设计紧凑合理，无冗余特征，既满足通风排气的功能需求，也兼顾了船用构件的外观整洁性与安装便捷性，密封结构的设计充分考虑船用环境下的防潮、防漏气需求，可有效避免关闭状态下外部水汽、异味倒灌进入舱室内部。
