弧形双轨坡道障碍栏杆结构设计

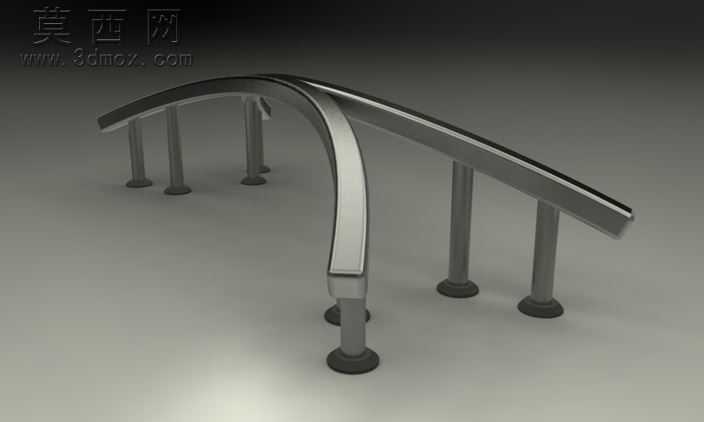

本作品为弧形双轨坡道障碍栏杆的三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程中优先采用草图驱动、特征阵列与曲面扫掠结合的方式，保证模型各部件参数可灵活调整，适配不同宽度、弧度的坡道安装需求。模型整体由两组平行的弧形扶手杆、多根垂直支撑立柱、底部固定底座三个核心部分组成，扶手部分采用连续变曲率的弧形曲面扫掠生成，精准还原了坡道转弯处的顺滑过渡形态，扶手边缘做了小圆角倒角处理，既符合实际使用中的安全要求，也让模型渲染后的金属质感更具真实层次。支撑立柱采用等直径圆柱特征建模，每根立柱底部搭配带圆角的圆盘式固定底座，立柱与扶手、立柱与底座的连接位置均做了贴合式的衔接处理，无结构缝隙，还原实际五金配件的装配逻辑。材质设定上，整体模型赋予抛光镀铬金属材质，渲染阶段采用V-Ray渲染器调整金属反射参数，添加适度的环境反射与高光效果，模拟不锈钢金属构件的真实表面质感，背景采用低饱和度的渐变灰色，突出金属构件的轮廓与曲面光影变化。设计思路上，该模型针对滑板极限运动的坡道障碍场景设计，双弧形扶手的间距、高度均参考专业滑板场地的障碍参数设定，既可以作为坡道边缘的防护栏杆使用，也可作为滑板磨杆动作的专业障碍设施，两组平行扶手可适配不同难度的技巧动作：低位扶手可练习基础的板底磨滑动作，高位扶手可练习带腾空高度的跳跃磨滑动作，立柱的排布位置避开了动作施展的核心区域，保证使用过程中不会出现磕碰干扰。建模过程中对所有部件做了干涉检查，确保各零件装配无冲突，同时保留了关键尺寸的参数化关联，使用者可根据实际场地的坡道弧度、宽度快速调整模型尺寸，生成适配不同场景的栏杆方案，模型同时导出了通用STL格式，可直接用于3D打印验证结构比例，也可导入其他三维软件做进一步的场景整合设计。
