外啮合齿轮式液压动力转换单元结构

　　在工程机械、农业装备、工业液压站的动力回路设计中，这类齿轮式液压动力单元是最常见的压力源选型之一，区别于柱塞泵、叶片泵的结构特性，它的抗污染能力更强，对运维环境的要求更低，在中小排量的固定工况场景下，使用寿命表现更稳定。从实际落地的应用场景来看，这类结构常被用在小型装载机的转向助力回路、机床夹具的夹紧动力回路、农用拖拉机的悬挂提升回路中，负责把输入端的旋转机械能转化为液压油的压力能，为后续执行元件提供稳定的流量输出。

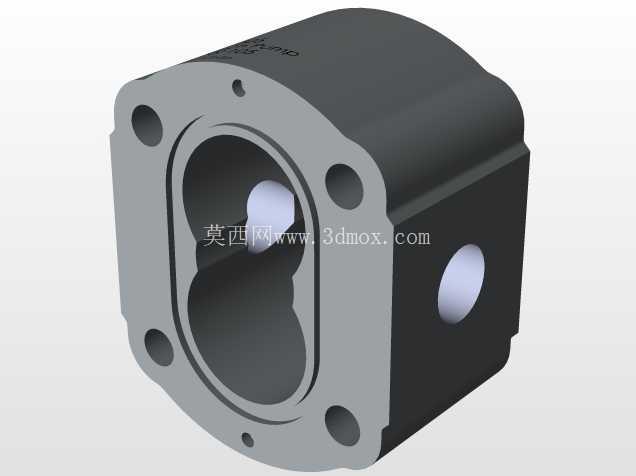

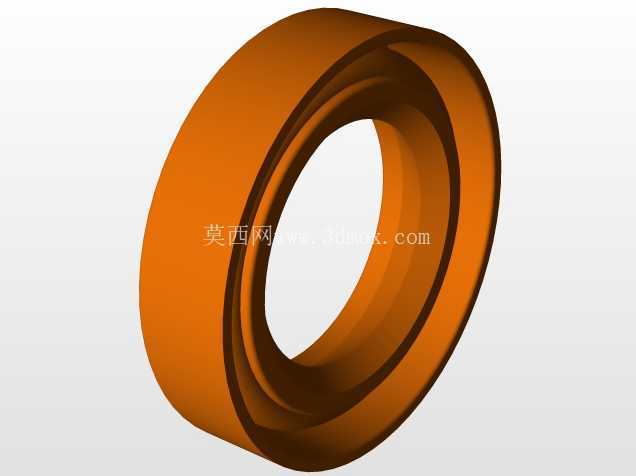

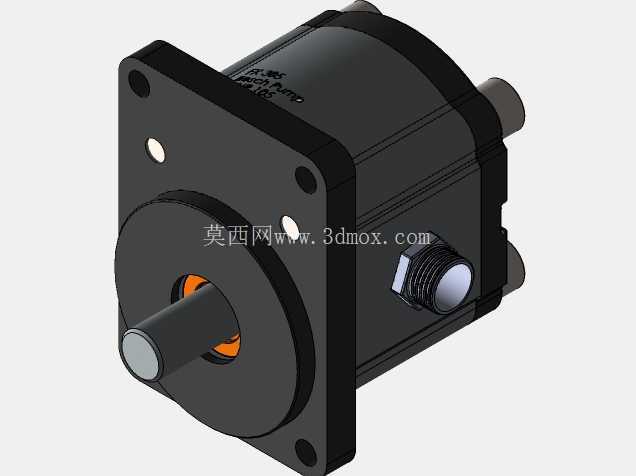

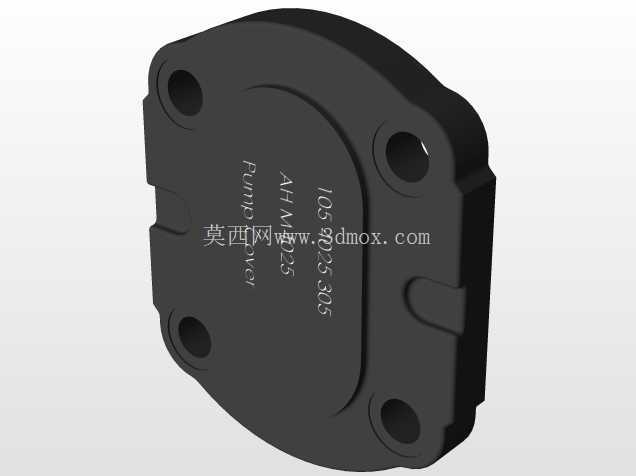

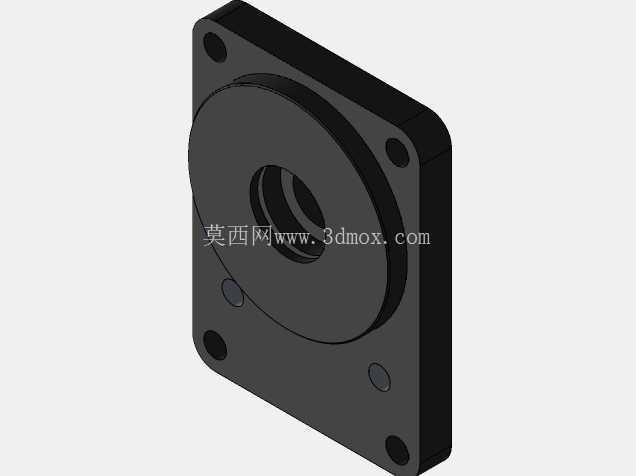

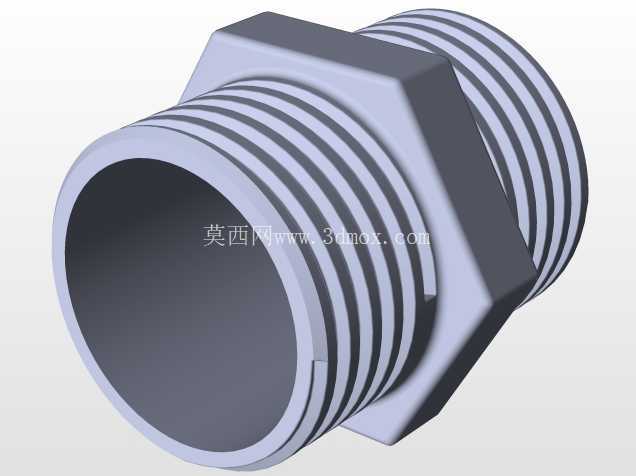

　　从结构设计逻辑来看，这个模型还原的是方形法兰安装的外啮合齿轮泵结构，输入端采用伸出轴设计，轴端做了平键传动的适配结构，安装时可以直接通过法兰止口定位，四个安装孔位呈对称分布，能适配不同安装方向的布局需求，不需要额外调整泵体的旋转角度即可完成管路对接。泵体侧面预留的油口采用标准管螺纹连接形式，建模时还原了螺纹的啮合细节，实际选型对接时可以直接匹配标准液压管路接头，不需要额外做转接件设计。输入端的轴封位置做了阶梯式的密封槽结构，能有效防止高压工况下液压油沿轴向外泄漏，同时也能阻挡外部的粉尘、水汽进入泵体内部，避免齿轮副出现异常磨损。

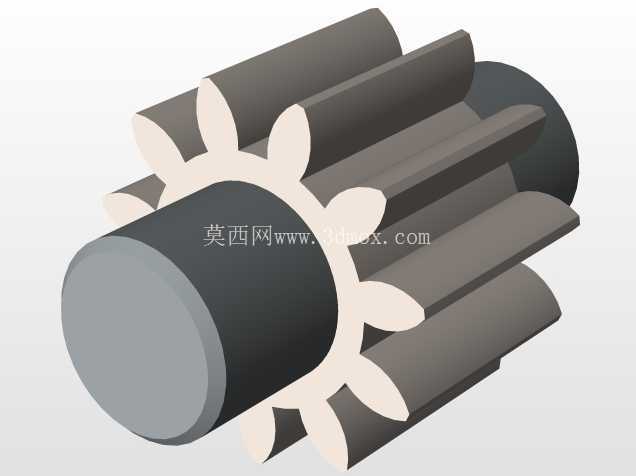

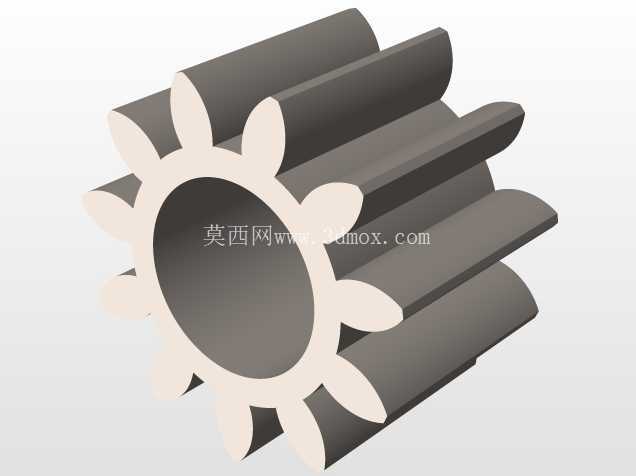

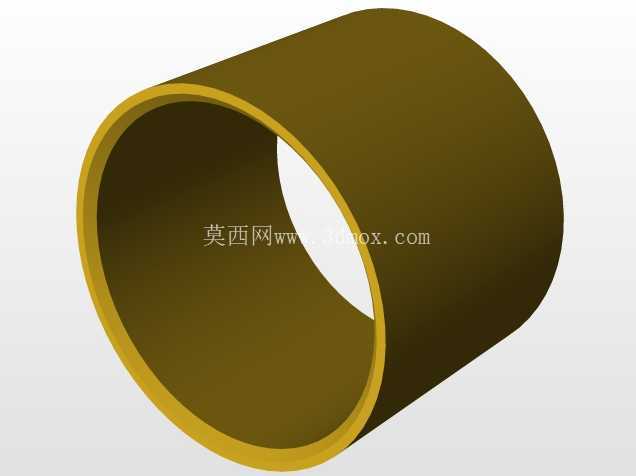

　　做三维建模的时候，首先要确认的是安装边界尺寸：方形法兰的安装止口直径、四个安装孔的中心距、伸出轴的直径与伸出长度、进出油口的中心高度，这些尺寸是和主机安装位适配的核心参数，一旦出现偏差，现场安装时就会出现轴对中偏差、管路无法对接的问题。齿轮副的参数是整个模型的核心，建模时要还原两个齿轮的啮合间隙，齿顶与泵壳内壁的间隙控制在合理范围内，这个间隙直接影响泵的容积效率，间隙过大会导致内泄漏增加，输出压力达不到设计值，间隙过小则会出现齿轮转动卡滞，运行时出现异常磨损。泵体的流道设计做了平滑过渡处理，避免油液在流道内出现涡流，降低运行时的噪音与压力损失。

　　从实际使用的功能特性来看，这类泵的额定转速通常和原动机的输出转速匹配，直接通过联轴器或者皮带轮连接即可，不需要额外加装减速机构，整体布局更紧凑。运行时，齿轮啮合脱开的一侧形成真空，油箱内的液压油在大气压作用下进入吸油腔，随着齿轮的旋转，齿槽内的油液被带到压油腔一侧，通过齿轮的啮合挤压把油液输送到压力管路中，整个过程没有复杂的配流结构，零件数量少，后期维护时只需要更换密封件与磨损的齿轮副即可，维护成本远低于其他类型的液压泵。在做设备选型匹配时，需要结合系统所需的工作压力、流量需求来确认泵的排量参数，同时要核对安装法兰的形式、轴伸的尺寸、油口的连接规格，避免出现选型 mismatch 导致的安装返工。建模过程中对泵体的外观圆角、安装面的平面度、密封槽的尺寸公差都做了还原，能直接用于主机的装配干涉检查、管路布局模拟，也可以用于液压系统的教学演示，帮助设计人员直观理解齿轮泵的工作原理与安装对接要求。在做液压站布局设计时，这类泵可以水平安装也可以垂直安装，只要保证吸油口的位置满足最低油位要求，避免吸空现象即可，安装时要注意输入端和原动机的轴对中偏差控制在允许范围内，否则运行时会出现轴封过早磨损、轴承异响的问题。
