带摇臂式驱动结构法兰连接蝶阀

在市政给排水、化工流体输送、暖通空调循环水、冶金工艺管路等场景中，蝶阀是应用占比极高的流体控制部件，相比同通径的闸阀、截止阀，它结构长度更短，启闭扭矩更小，安装空间占用优势明显，尤其适配大口径管路的通断与流量调节需求。这款带摇臂驱动结构的蝶阀，采用法兰式连接设计，阀体两端带对称布置的安装耳座，耳座上预留螺栓过孔，可直接与管路端的配对法兰通过螺栓锁紧，安装时无需额外焊接转接件，拆装维护效率更高，适配PN10、PN16等级的中低压管路工况，可输送清水、弱腐蚀性流体、常温气体等介质。

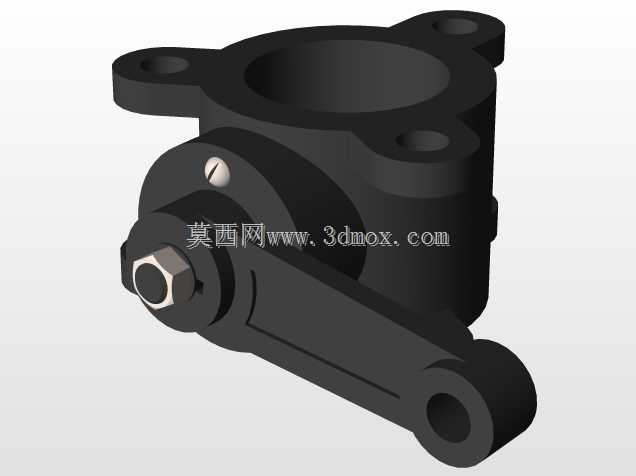

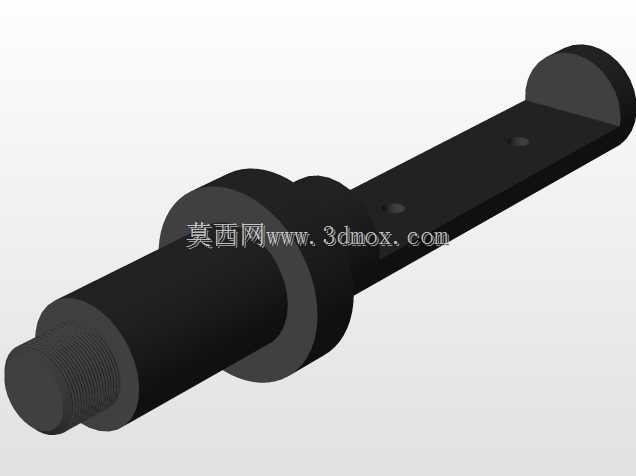

从结构设计逻辑来看，这款蝶阀的核心启闭件为绕阀杆轴线旋转的圆盘形阀板，阀杆贯穿阀体中腔，一端延伸出阀体外部连接摇臂执行结构，摇臂与阀杆通过扁方结构实现周向固定，端部用六角锁紧螺母防松，避免启闭过程中摇臂与阀杆出现相对滑移。摇臂上预留外接驱动的连接孔，既可以搭配手柄实现手动启闭，也可连接气动、电动执行机构实现远程自动控制，适配不同自动化等级的管路系统。阀体流道采用直通式设计，阀板全开时流道阻力系数仅为0.2-0.3，远低于同通径截止阀，流体通过时压损小，适合长距离输送管路降低泵组能耗。

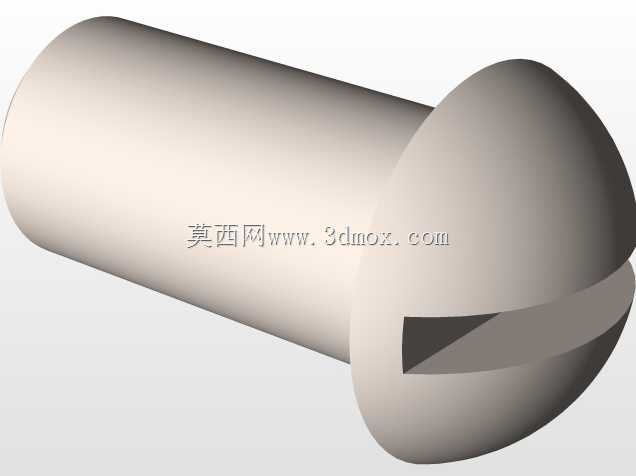

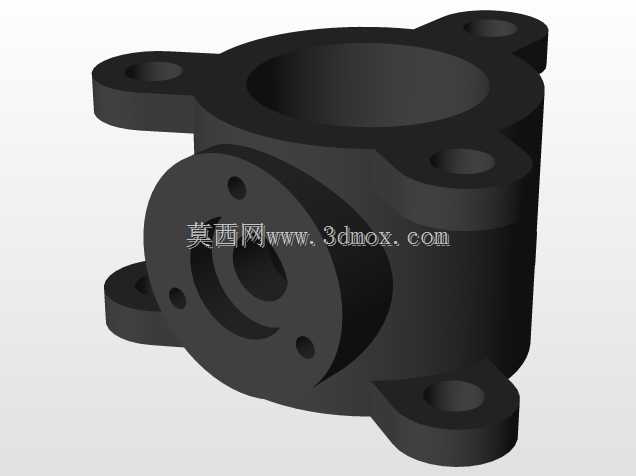

设计过程中，阀体的安装耳座做了加厚处理，耳座与阀体主体采用圆弧过渡结构，避免螺栓锁紧时应力集中导致耳座开裂，同时耳座的螺栓孔中心距严格遵循对应通径的法兰连接标准，确保现场安装时可直接与标准法兰配对，无需现场扩孔或调整管路位置。阀杆与阀体的配合部位设置密封结构，防止介质沿阀杆间隙外漏，摇臂与阀杆的连接位置设置定位销钉，可精准控制阀板的0-90度旋转行程，避免阀板过转导致密封面磨损或关闭不到位出现内漏。

从安装边界来看，这款蝶阀的结构长度远短于同通径闸阀，轴向安装尺寸紧凑，尤其适合管路排布密集、安装空间受限的场景，比如楼宇管井、化工装置的管廊层、设备进出口的短管段位置。安装时需注意管路两端法兰的同轴度偏差不超过1mm，法兰密封面与管路轴线垂直度偏差不超过0.5度，避免螺栓锁紧后阀体受额外附加应力导致变形，影响阀板转动灵活性。摇臂的摆动方向可根据现场操作空间调整安装角度，无需改动阀体本身结构，适配左侧操作、右侧操作、顶部操作等不同安装方位。

功能特性上，这款蝶阀既可以做截断阀使用，将阀板旋转至90度位置实现管路完全截断，也可做调节阀使用，通过控制阀板的旋转角度调节管路内的介质流量，当阀板处于15-75度转角区间时，流量调节线性度较好，可适配需要动态调节流量的工况，比如暖通系统的水量平衡调节、水处理工艺的流量配比调节。相比中线蝶阀，这款结构的阀板密封面贴合更均匀，低压工况下的密封性能更稳定，长期使用后密封面磨损均匀，维护周期更长。

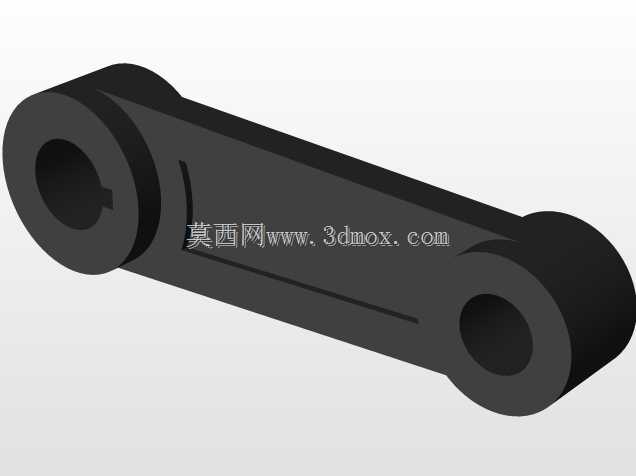

建模过程中，对阀体的流道部位做了等壁厚处理，既保证阀体的承压强度，又尽可能控制阀体重量，降低材料成本；摇臂的截面采用变截面设计，靠近阀杆连接位置的截面厚度更大，承受启闭扭矩时的抗弯强度更高，远离阀杆的驱动端截面适当减薄，在保证结构强度的前提下减少材料用量。所有配合部位的尺寸公差都按照机械设计标准预留合理间隙，比如阀杆与阀体轴孔的配合间隙控制在0.02-0.05mm，既保证阀杆转动灵活，又不会因间隙过大导致介质泄漏。
