CSWA认证考核用工装油缸剖面结构

　　在机械技能认证考核、小型液压工装夹具的配套执行单元场景中，这类紧凑型油缸的应用覆盖范围极广，从职业技能等级考试的实操建模题目，到自动化产线上的小型压紧、定位工装动力输出端，都能见到同结构产品的身影。不同于重型设备上使用的大吨位长行程油缸，这款油缸的设计完全偏向紧凑空间内的短行程往复动作，整体采用同轴圆柱式布局，所有功能结构都围绕中心轴线对称分布，没有额外的外置管路或安装凸耳，完全依靠外圆面上的多级台阶实现缸体的定位与固定，安装时直接嵌入工装基板的对应安装孔内，靠台阶端面完成轴向限位，不需要额外设计复杂的安装支架，能最大程度压缩工装整体的占用空间。

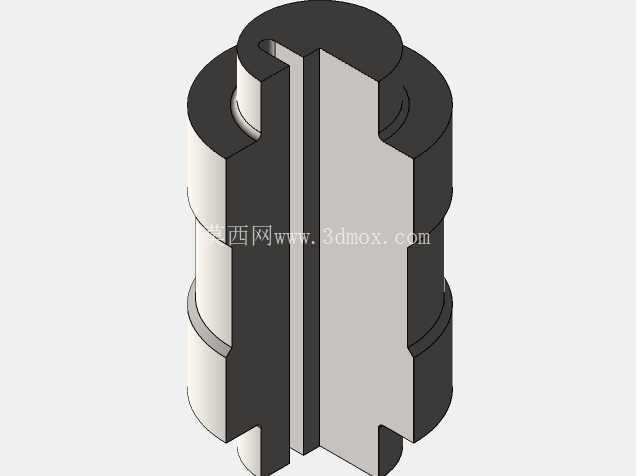

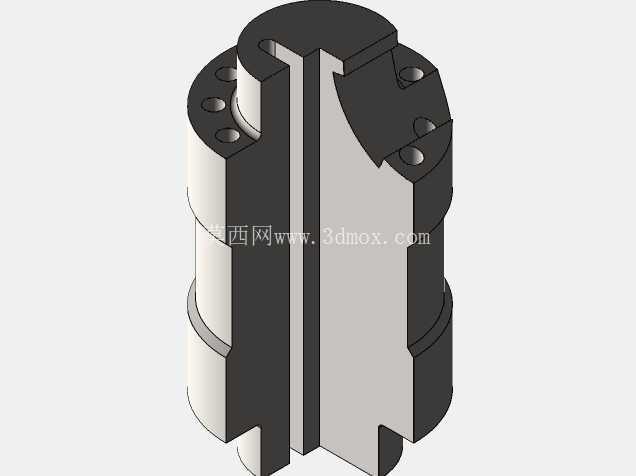

　　从剖面结构能清晰看到内部的功能分区，缸筒内壁做了高精度的珩磨处理，保证活塞往复运动时的密封性能与导向精度，活塞与活塞杆采用一体化加工结构，减少了装配环节的连接间隙，避免短行程动作下的传动滞后。缸体两端的密封槽位置做了微小的卸荷槽设计，当活塞运行到行程端点时，不会因为液压油的封闭压缩产生困油现象，能有效降低端点位置的液压冲击，延长密封件的使用寿命。进出油口直接开设在缸体两端的外圆台阶上，安装时与基板上的油道孔直接对接，省去了外接油管的布置空间，也避免了外置管路磕碰损坏的风险，非常适合在空间局促的工装夹具内部使用。

　　设计这类油缸的时候，首先要明确的是安装边界的尺寸约束，因为是嵌入式安装，缸体外圆的各段台阶公差需要严格匹配安装孔的配合精度，通常定位段采用H7/g6的间隙配合，既保证安装时的顺利装入，又不会因为间隙过大导致油液渗漏。行程长度的设计完全匹配工装动作的需求，这款油缸的行程较短，活塞的导向长度占总长度的比例超过百分之四十，即使在偏载工况下，也不会出现活塞杆卡滞的问题。密封件的选型全部采用标准O型圈与格莱圈组合，端盖与缸体采用螺纹连接加端面密封的结构，装配时不需要专用工具，日常维护更换密封件也十分便捷。

　　在实际产线应用中，这类油缸常被用于工件的辅助压紧、定位销的伸缩驱动、夹具的快换锁紧等工位，因为整体体积小，输出力稳定，响应速度快，在多工位组合工装里可以密集布置，不会出现相邻部件干涉的问题。建模过程中需要特别注意各段台阶的过渡圆角处理，所有密封槽的棱边都要做微小的倒角，避免安装时刮伤密封件，油道孔的相交位置要做倒圆处理，减少液压油流动时的压力损失。另外缸体外部的环形槽除了安装密封件之外，部分槽位还可以用于安装感应开关，直接检测活塞的伸出与缩回位置，不需要额外外置传感器支架，进一步简化了工装的整体结构。

　　不同于标准油缸的通用化设计，这款工装油缸的所有尺寸都围绕特定的安装空间做了优化，没有多余的结构冗余，整体重量轻，动作响应快，在频繁往复动作的工况下，内部的缓冲结构能有效降低端点冲击，运行噪音远低于同规格的标准油缸。对于三维建模学习者来说，这个模型涵盖了同轴类零件的建模要点、密封槽的标准画法、装配配合的约束逻辑，也是CSWA认证考核中非常典型的练习案例，能帮助学习者掌握液压元件的结构设计逻辑与工程化建模的规范要求，理解实际生产中紧凑空间下液压执行元件的设计思路，避免建模过程中出现脱离工艺、无法装配的结构问题。
