带旋转底座的多关节液压机械臂结构

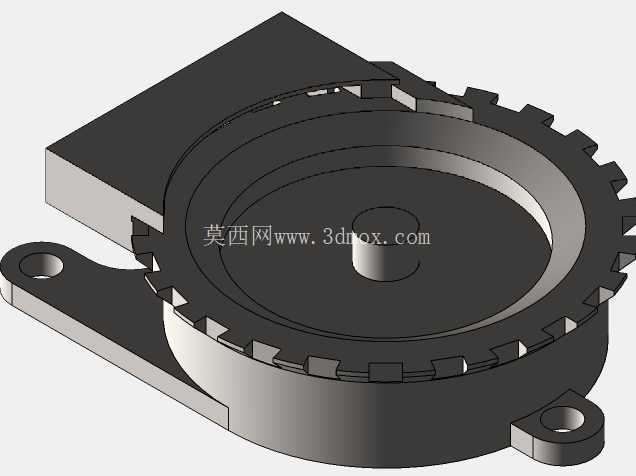

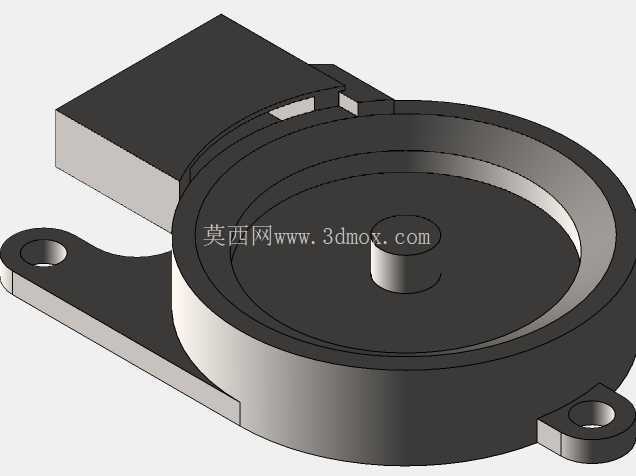

　　这套带旋转底座的液压臂结构，面向需要在有限工位内完成角度回转与臂部俯仰动作的工业作业场景，常见于小型自动化上下料工位、固定式搬运助力装置、教学实训机械臂演示平台以及非标设备的末端执行机构搭载单元。整套结构以底部回转支承盘作为整机承载基础，底座外缘设置周向均布的齿形定位结构，既可以配合驱动齿轮实现整周回转传动，也可在定点作业工况下插入锁止销完成角度固定，底座两侧预留带通孔的安装耳板，能够直接通过螺栓固定在设备机架、工作台面或者移动小车上，安装基准面经过铣平处理，保证回转轴线与安装面的垂直度。

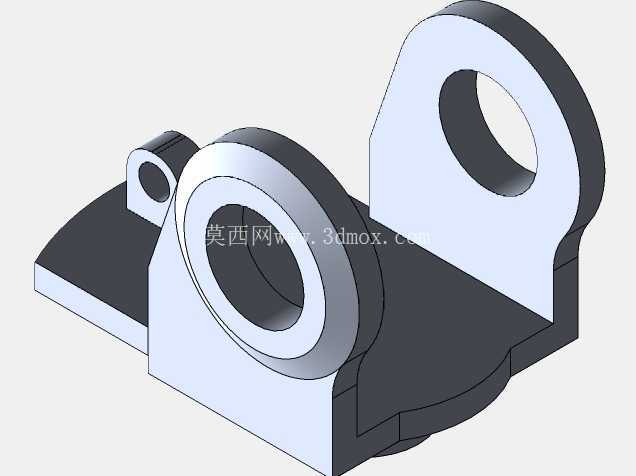

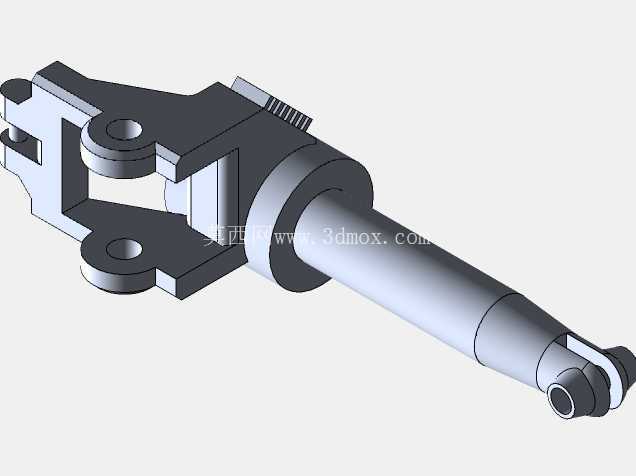

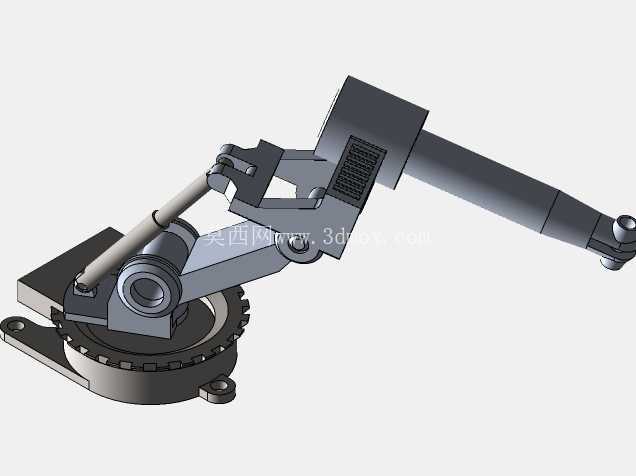

　　臂体采用多关节串联布局，靠近底座的第一级摆臂通过铰接耳座与回转平台连接，铰接位置配置同轴衬套，承受臂部俯仰过程中的径向载荷，第二级臂段与第一级臂段之间同样采用铰接结构，两处铰接点的转动轴线保持平行，让臂部在竖直平面内拥有两段独立的俯仰自由度。液压驱动元件斜向布置在底座与第一级摆臂之间，缸体尾部通过铰接支座与回转平台相连，活塞杆端通过鱼眼接头与摆臂中部的驱动耳座连接，这种布置方式能够在液压缸伸缩行程有限的情况下，放大摆臂的俯仰角度范围，同时液压驱动力直接作用在摆臂受力截面的加强位置，避免臂体薄板结构出现局部应力集中。

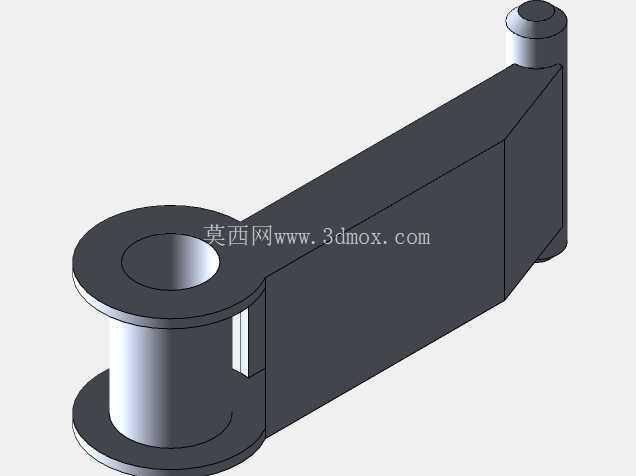

　　臂体主体采用折弯焊接式箱型截面，在保证整体抗弯刚度的同时控制整机自重，臂段侧面预留多组安装螺纹孔，可根据作业需求加装夹爪、吸盘、焊枪或者检测传感器等末端工装，臂体末端的连接法兰采用标准化接口尺寸，方便不同执行器快速更换。靠近第二级臂段的位置集成了块状阀组安装座，可直接搭载液压换向阀、节流阀等控制元件，缩短液压管路的排布长度，减少压力损失。设计过程中首先确定底座的回转直径与安装孔位边界，保证整机在最大臂展状态下的倾覆力矩落在底座承载范围内，再反向推导各段臂体的长度比例与铰接点位置，让液压缸在全行程伸缩过程中不会出现与臂体、底座的运动干涉，各关节的转动角度限位通过臂体上的凸台结构实现硬限位，避免液压油缸运动到行程端点时出现机械碰撞。

　　整套结构的所有铰接配合位置都预留了润滑脂注油通道，日常维护时可以直接通过油嘴加注润滑脂，不需要拆解臂体。在工位布局时，底座安装面需要保证足够的平面度，若搭载在移动设备上，需要额外核算整机重心在臂部完全伸出状态下的稳定性，必要时在底座周边配置配重块。液压管路沿臂体侧面的管夹槽排布，随臂部俯仰动作同步弯折，管路弯曲半径满足液压软管的最小弯曲要求，避免长期往复运动出现管路磨损破漏。这套结构既可以作为独立的液压助力机械手使用，也可以作为子模块集成到 larger 规模的自动化生产线中，完成工件的转位、移送与姿态调整作业，结构中所有受力件的壁厚、铰接轴直径都经过载荷校核，能够覆盖常规中小吨位的搬运作业需求。
