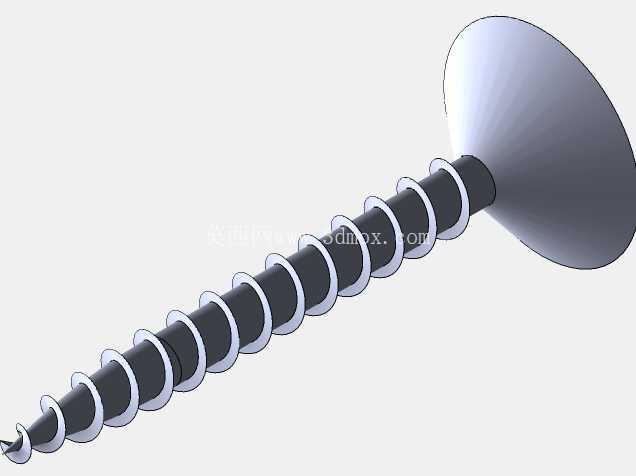

沉头十字自攻螺钉结构设计模型

　　沉头自攻螺钉是轻载结构连接场景中应用极广的一类紧固件，日常在木质构件连接、薄金属板拼接、电气设备壳体装配、电源变压器组件固定、家装五金安装等场景都能见到它的身影。和需要预先攻丝的机螺钉不同，这类螺钉自带的成型螺纹可以在旋入过程中直接在被连接件的预制孔内挤压出匹配的内螺纹，大幅减少现场装配的工序步骤，尤其适合批量装配的流水线作业场景，也能降低现场施工的工具依赖度，仅需匹配批头的电动或手动螺丝刀即可完成锁紧作业。

　　从结构设计逻辑来看，这款沉头螺钉的头部采用90度 countersunk 锥面设计，安装到位后头部可以完全沉入被连接件的沉孔内，不会突出装配表面，既可以避免突出的螺头剐蹭操作人员或其他相邻部件，也能让装配后的外观面保持平整，在对外观平整度有要求的外壳类部件装配中，这种沉头结构的优势远高于盘头、圆柱头类螺钉。头部的十字槽设计是兼顾扭矩传递和加工成本的选择，相比一字槽，十字槽在旋紧过程中不容易出现批头滑脱的问题，对中性更好，普通操作人员无需刻意对准也能快速完成批头卡合，能有效提升装配效率，同时十字槽的加工工艺成熟，不管是冷镦还是铣削加工都能稳定控制槽深和槽型精度，批量生产的一致性更容易保障。

　　螺杆部分的螺纹采用大螺距三角牙设计，牙型角经过优化，既保证旋入过程中可以快速在基材上挤压出匹配螺纹，又能避免牙型过尖导致的螺纹强度不足问题，螺纹的大径、中径、小径公差经过严格匹配，旋入过程中不会出现卡滞或滑牙问题，锁紧后螺纹副的啮合面积足够，能提供稳定的锁紧力，在承受一定振动载荷的场景下也不容易出现松脱。螺杆末端的尖头设计是自攻螺钉的核心特征之一，尖锐的端部可以在旋入初期快速对准预制孔中心，不需要额外的导向结构就能顺利切入基材，针对木质基材或者1mm以内的薄钢板，甚至可以不需要预先钻孔，直接通过端部的尖头定位后旋入完成固定，大幅降低现场施工的准备工作量。

　　在实际选型和装配边界确认时，首先要关注螺钉的总长度和螺纹长度的匹配关系，针对不同厚度的被连接件，需要保证旋入基材的深度达到螺钉公称直径的2-3倍，才能获得足够的拉拔力，避免锁紧后出现松脱或者被拔出的问题。沉头部分的锥角需要和被连接件上预制沉孔的锥角保持一致，通常为90度，如果沉孔锥角不匹配，会出现螺钉头部无法完全沉平，或者头部锥面和沉孔接触面积不足导致锁紧力不够、长期使用后头部下陷的问题。预制孔的直径也需要根据基材材质调整，比如在木质基材上装配时，预制孔直径可以控制在螺钉小径的70%-80%，避免木材开裂；在薄钢板或者塑料壳体上装配时，预制孔直径可以接近螺钉小径，保证螺纹挤压成型后的啮合强度。

　　从建模逻辑来看，这类标准件的建模需要优先保证各部分尺寸的参数化关联，比如螺纹部分可以通过螺旋扫描特征生成，将螺距、牙型角、大径小径设置为可调参数，方便后续不同规格的同系列螺钉快速派生；头部的沉头锥面和十字槽需要保证同轴度，避免出现槽型偏心导致的批头卡合不畅问题；螺纹末端的收牙部分需要做平滑过渡，避免出现尖锐的棱边，既符合实际加工的工艺特征，也能避免建模过程中出现特征失败的问题。在装配仿真过程中，可以通过添加螺旋配合模拟螺钉的旋入过程，验证沉头部分和沉孔的干涉情况，确认锁紧后头部的平齐度，也可以通过有限元分析模拟不同锁紧扭矩下螺钉的应力分布，以及螺纹和基材啮合部分的接触应力，确保在额定载荷下不会出现螺钉断裂或者螺纹滑牙的问题。

　　在电源变压器这类电气设备的装配场景中，这类沉头自攻螺钉通常用于固定变压器的矽钢片叠层、外壳端盖、安装支架等部件，由于装配后头部不突出，不会影响变压器的整体安装尺寸，也不会因为突出的螺头导致绝缘距离不足的问题，同时自攻的安装方式不需要在矽钢片或者薄金属外壳上预先攻丝，大幅提升了变压器的装配效率，降低了加工成本。在实际使用中需要注意，针对不同的使用环境，比如潮湿或者有腐蚀的场景，螺钉需要做对应的表面处理，比如镀锌、镀镍或者采用不锈钢材质，避免长期使用后出现锈蚀，影响连接强度，同时也避免锈蚀产生的杂质影响电气设备的绝缘性能。
