直齿圆柱传动齿轮机械结构设计

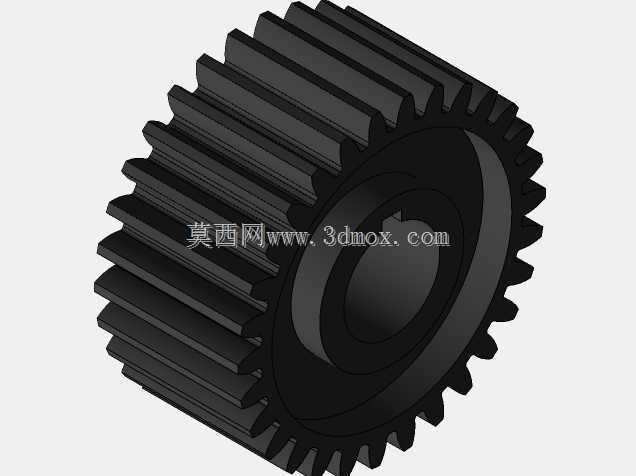

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类需要转速匹配、扭矩传递的设备场景里都能见到它的身影，小到桌面级的小型传动实验台，大到工业生产线的输送驱动单元、小型动力设备的变速结构，都离不开这类齿轮的啮合传动。从实际使用的角度看，它的核心作用是和配对齿轮完成啮合，改变输入轴与输出轴之间的转速比，同时按照传动系统的设计需求传递对应扭矩，保证动力传输过程的平稳性，避免传动过程中出现过大的冲击载荷影响整套设备的运行寿命。

　　在设计思路上，这款齿轮采用了标准渐开线齿形设计，齿向为直齿结构，这种结构的优势在于加工工艺成熟，不管是滚齿、插齿还是后续的剃齿精加工都能实现较高的齿形精度，安装调试的难度也远低于斜齿、人字齿等其他齿形的齿轮，适合对安装空间有严格限制、轴向尺寸预留不足的传动场景。齿轮中心设置了标准通孔安装位，孔壁可根据实际装配需求加工键槽，通过平键与传动轴实现周向固定，避免传动过程中齿轮与轴之间出现相对滑动，保证扭矩传递的可靠性。齿轮的轮毂部分做了加厚处理，齿圈与轮毂之间设置了均匀的辐板结构，在保证整体结构强度满足额定扭矩传递需求的前提下，尽可能降低零件自身重量，减少传动过程中的转动惯量，降低驱动端的启动负载。

　　从安装边界的角度考量，这款齿轮的轴向厚度经过精准核算，既保证了足够的齿面啮合接触宽度，避免齿面接触应力过大导致过早磨损，又不会占用过多的轴向安装空间，适配多数常规规格的传动轴安装间距。齿顶圆、齿根圆的尺寸公差按照通用传动件的精度等级设计，啮合侧隙控制在合理范围内，既可以避免传动过程中出现卡齿、顶齿的问题，又能减少反向传动时的空程间隙，满足多数中低速传动场景的精度要求。齿根部分做了标准的圆角过渡处理，能够有效降低齿根位置的应力集中系数，避免齿轮在承受交变冲击载荷时出现齿根断裂的失效问题，提升零件的疲劳使用寿命。

　　在实际选型适配的时候，需要注意配对齿轮的模数、压力角必须和这款齿轮保持完全一致，否则无法实现正常啮合，甚至会在装配时出现齿面干涉的问题。同时要根据整套传动系统的额定传递扭矩、最高运行转速，确认这款齿轮的材质及热处理工艺是否匹配，比如在转速较高、载荷较大的场景下，需要选用经过调质、齿面高频淬火处理的坯料加工，保证齿面有足够的硬度抵抗磨损，齿芯有足够的韧性承受冲击载荷；而在轻载、低速的传动场景下，也可以选用工程塑料材质加工同参数齿轮，实现降低运行噪音、减少润滑需求的效果。这类直齿轮在装配时需要保证两轴的平行度在公差允许范围内，否则会出现齿面偏载的问题，导致局部齿面磨损过快，大幅缩短齿轮的使用寿命，日常维护过程中也需要定期在齿面添加适配的润滑脂，减少齿面的摩擦损耗，降低传动过程中的运行噪音。
