双轴连接十字万向联轴器三维结构

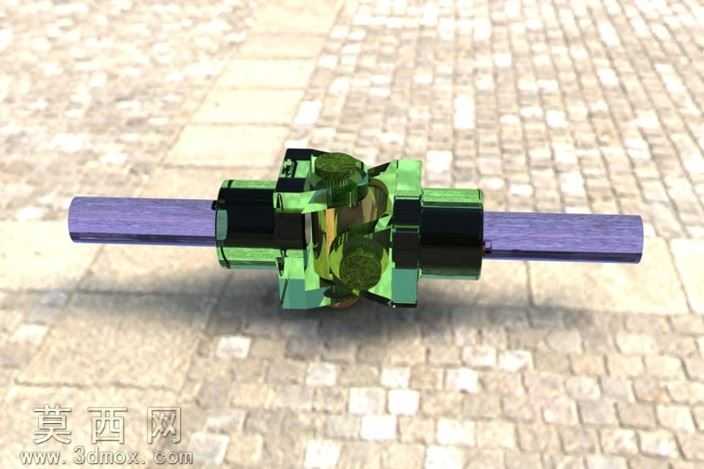

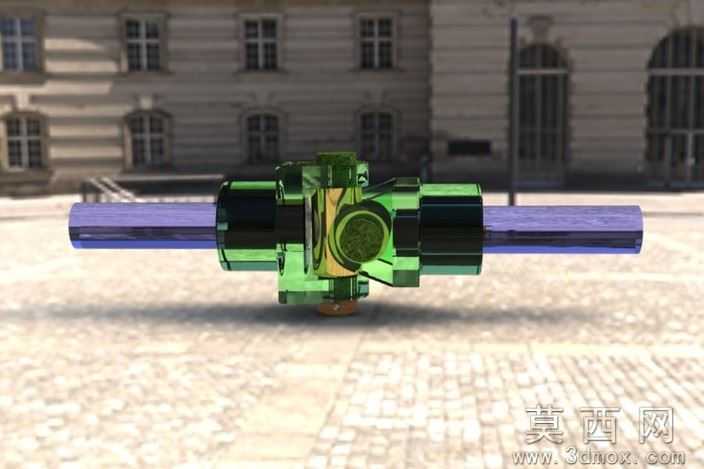

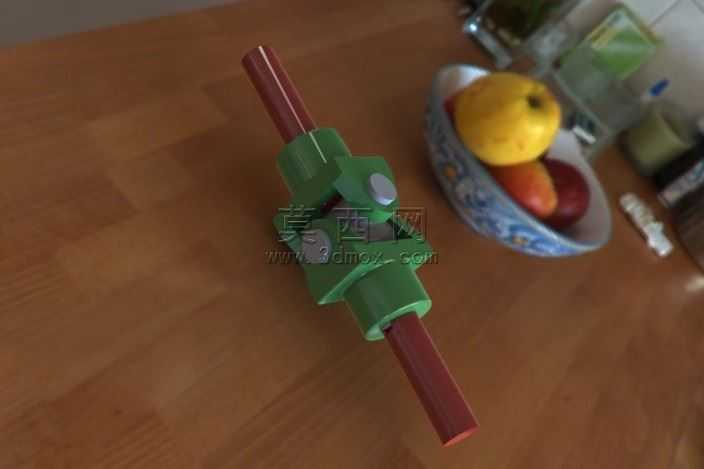

本作品为十字轴式万向联轴器的三维建模成果，建模过程依托参数化设计逻辑完成，首先对万向联轴器的核心传动结构进行拆解，将整体划分为两端轴接法兰、十字传动芯轴、铰接轴承座、轴端锁紧结构四个核心模块，在三维建模环境中先完成基准轴、基准面的搭建，确保两端连接轴的同轴度偏差控制在合理范围内，同时预留十字轴摆动所需的角度余量，满足两轴存在偏角时的传动需求。建模阶段对十字轴的四个轴颈进行等径参数约束，保证各铰接点的转动自由度一致，两端的轴接结构采用方轴适配设计，可与对应规格的传动方轴完成配合，铰接位置的轴承座结构做了限位设计，避免传动过程中出现轴向窜动。材质与渲染环节，针对不同部件的实际工业材质进行区分设置：主体金属结构采用调质合金钢材质，赋予高反射度的金属漆面，表面添加细微的磨砂纹理模拟实际机加工后的表面质感；两端连接轴采用紫色氧化镀层的金属材质，与主体结构形成清晰的视觉区分，便于观察装配关系；铰接位置的密封结构采用橡胶材质，设置低反光的哑光属性，还原工业密封件的视觉特征。渲染场景采用户外铺砖地面作为承载背景，添加柔和的自然光照明，通过多角度光影投射凸显联轴器各部件的装配层次，半透明的局部壳体处理可以直观展示内部十字轴的传动结构，无需拆解模型即可观察内部铰接配合关系。设计过程中充分考虑万向联轴器的实际传动特性，在建模时对各铰接副的转动角度进行了运动仿真验证，确保两轴在存在一定夹角偏移时，十字轴可顺畅完成扭矩传递，不会出现结构干涉；各部件的连接位置均做了圆角过渡处理，既符合实际机械加工的工艺要求，也避免应力集中问题，整体模型装配关系完整，各部件可单独拆分用于工程出图、运动仿真演示或传动结构教学使用，完整还原了十字万向联轴器的结构特点与传动原理。
