Mola台式研磨机结构三维设计

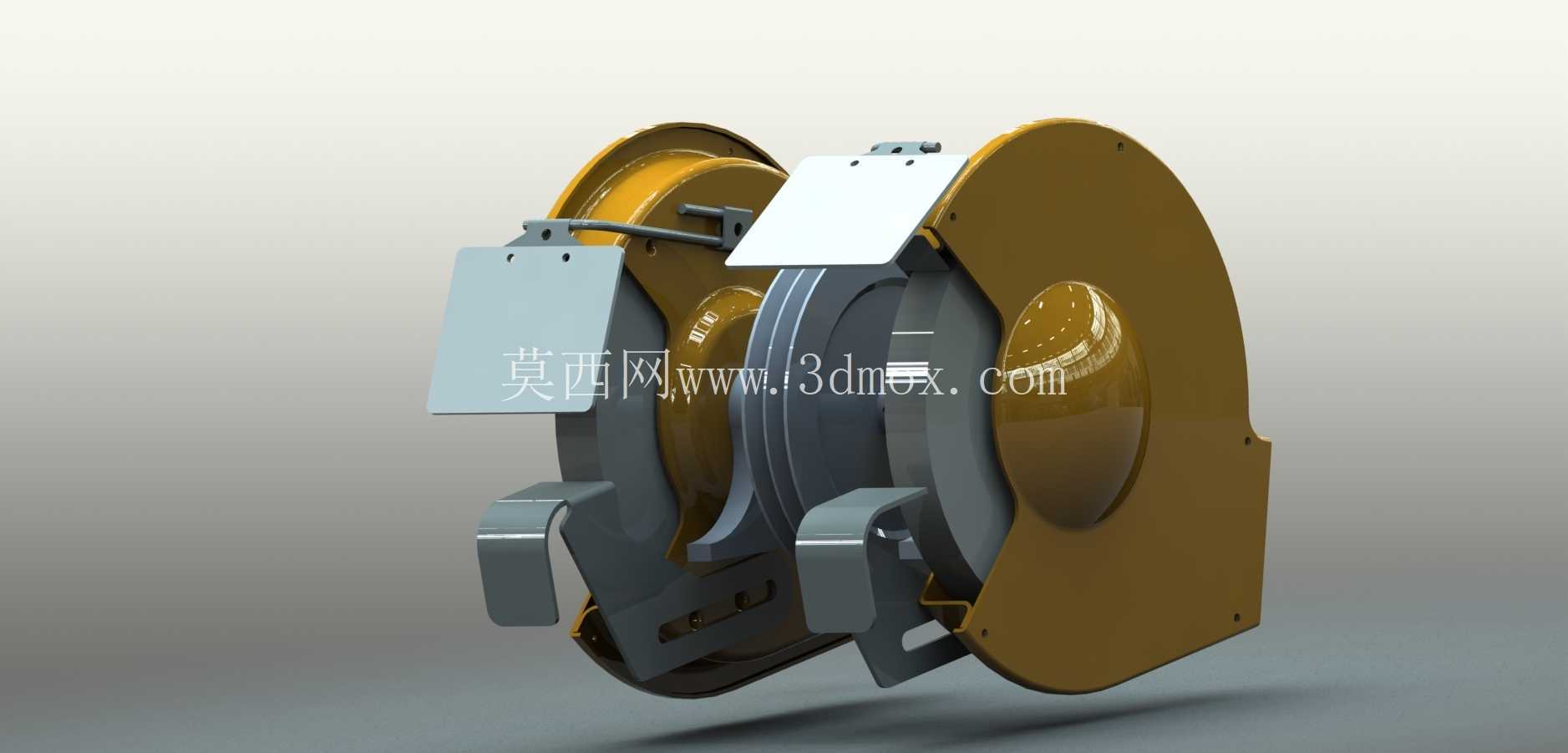

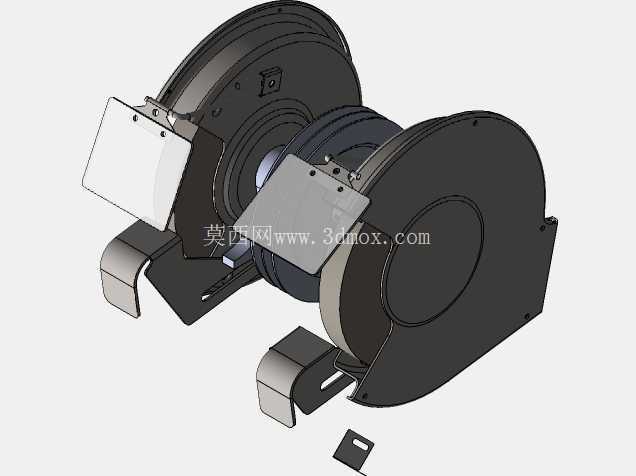

　　这款台式研磨设备的三维结构设计，核心围绕小型加工场景的固定工位磨削需求展开，在五金维修、小件精密加工、教学实训场景中，这类台式设备的使用频率极高，既可以完成小型金属零件的飞边去除、焊缝打磨，也能适配非金属小件的端面修型、刃口磨削作业，相比手持角磨机，台式结构的刚性更强，磨削过程的进给稳定性更优，操作人员的作业安全冗余也更高。从结构布局来看，整机采用双砂轮对称布置的设计思路，两侧砂轮护罩为独立的冲压成型结构，护罩的弧形轮廓完全覆盖砂轮上半周及侧方非作业区域，仅预留朝向操作人员的窄幅作业开口，护罩与中部主机座的连接采用卡扣加螺栓的双重固定方式，既保证日常更换砂轮时的拆装便捷性，也能避免高速磨削过程中护罩出现松动位移。

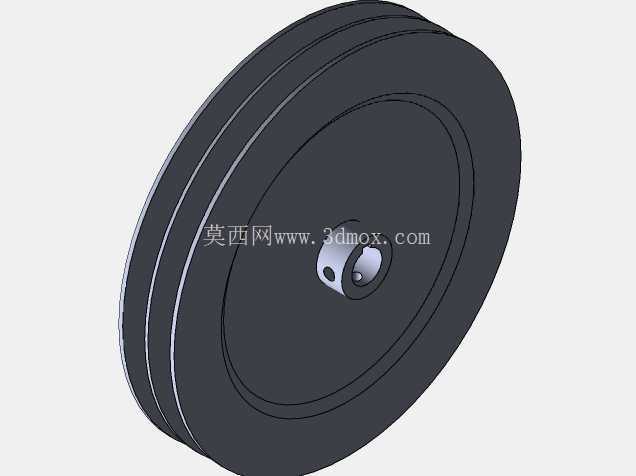

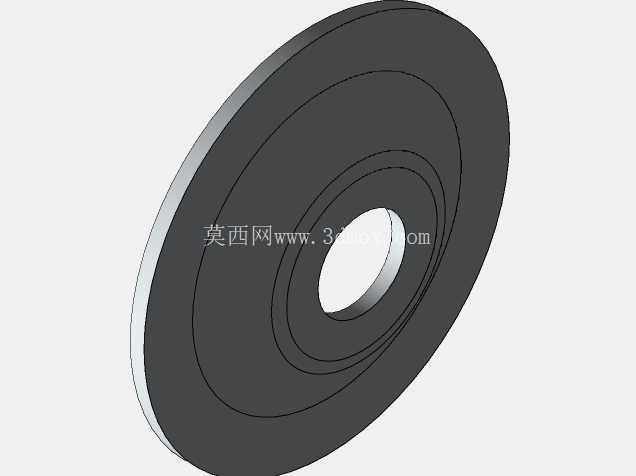

　　中部的主机承载结构集成了电机安装腔、砂轮传动轴支撑位、工作台连接支座三个核心功能区，电机输出轴通过两端的轴承座延伸出主机腔，直接与两侧砂轮法兰连接，省去了皮带传动的冗余结构，既压缩了整机的横向尺寸，也减少了传动环节的功率损耗，这种直驱结构对主轴的同轴度公差要求较高，建模过程中需要严格控制两端轴承安装位的同轴度误差，避免高速运转时出现砂轮跳动的问题。设备前部的两个可调式工件托架是核心的作业辅助结构，托架通过带锁紧旋钮的铰接结构与护罩下部支座连接，可以根据磨削作业的角度需求，调整托架与砂轮端面的间隙以及托架的倾斜角度，托架的工作面做了防滑纹理处理，能够承托小型工件完成稳定进给，避免手持工件直接接触砂轮时出现的打滑脱手风险。

　　两侧护罩上方预留的标识安装位，既可以粘贴砂轮参数标识、安全警示标识，也能适配外置的冷却管路固定支架，针对长时间连续磨削的作业场景，可在该位置加装小型冷却喷嘴，对准磨削区域输送切削液，降低砂轮和工件的磨削温升。从安装边界来看，整机底部预留了四个螺栓固定孔位，可以直接固定在标准规格的钳工工作台台面上，固定孔位的横向、纵向间距适配多数台式加工设备的通用安装尺寸，不需要额外加工定制转接板；整机的横向总宽度控制在双砂轮直径加两侧护罩安全余量的范围内，不会占用过多的工作台面空间，主机座的重心落在安装孔位的几何中心位置，即使进行大进给量的磨削作业，也不会出现整机晃动的问题。

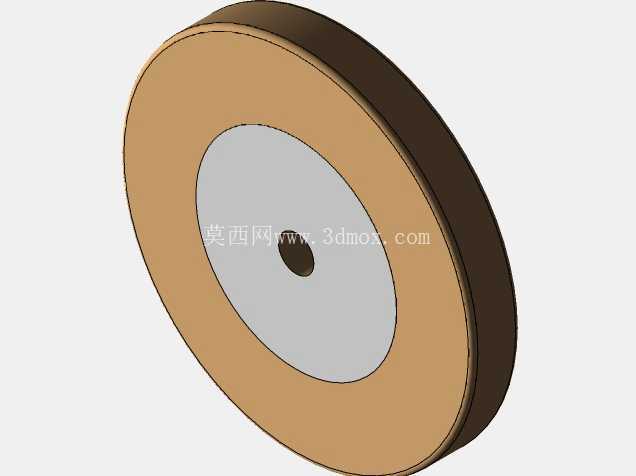

　　在细节结构设计上，砂轮的锁紧螺母采用反向螺纹设计，与砂轮的旋转方向匹配，能够避免砂轮运转过程中螺母出现松脱；护罩侧面的排屑缺口朝向斜下方，磨削产生的金属废屑会顺着缺口直接落入工作台下方的集屑区域，不会飞溅到操作人员的作业区域；设备的电源开关布置在主机座前部的易操作位置，开关外部加装了防误触的保护罩，避免作业过程中意外触碰导致设备启停。建模过程中对所有运动部件的干涉边界做了完整校核，砂轮在最大允许磨损量的状态下，运转时不会与护罩、工件托架产生结构干涉，托架调整到极限位置时，也不会触碰砂轮工作面，所有的连接结构都预留了合理的装配间隙，能够适配常规加工公差下的零件装配需求，不需要额外进行二次修配。这类台式研磨设备的结构设计没有冗余的复杂功能，所有结构都围绕磨削作业的稳定性、安全性、操作便捷性展开，三维模型完整还原了设备的所有装配关系、零件细节，既可以作为同类设备结构优化的设计参考，也能用于实训教学中的设备结构拆解演示，帮助从业者理解台式磨削设备的核心结构逻辑。
