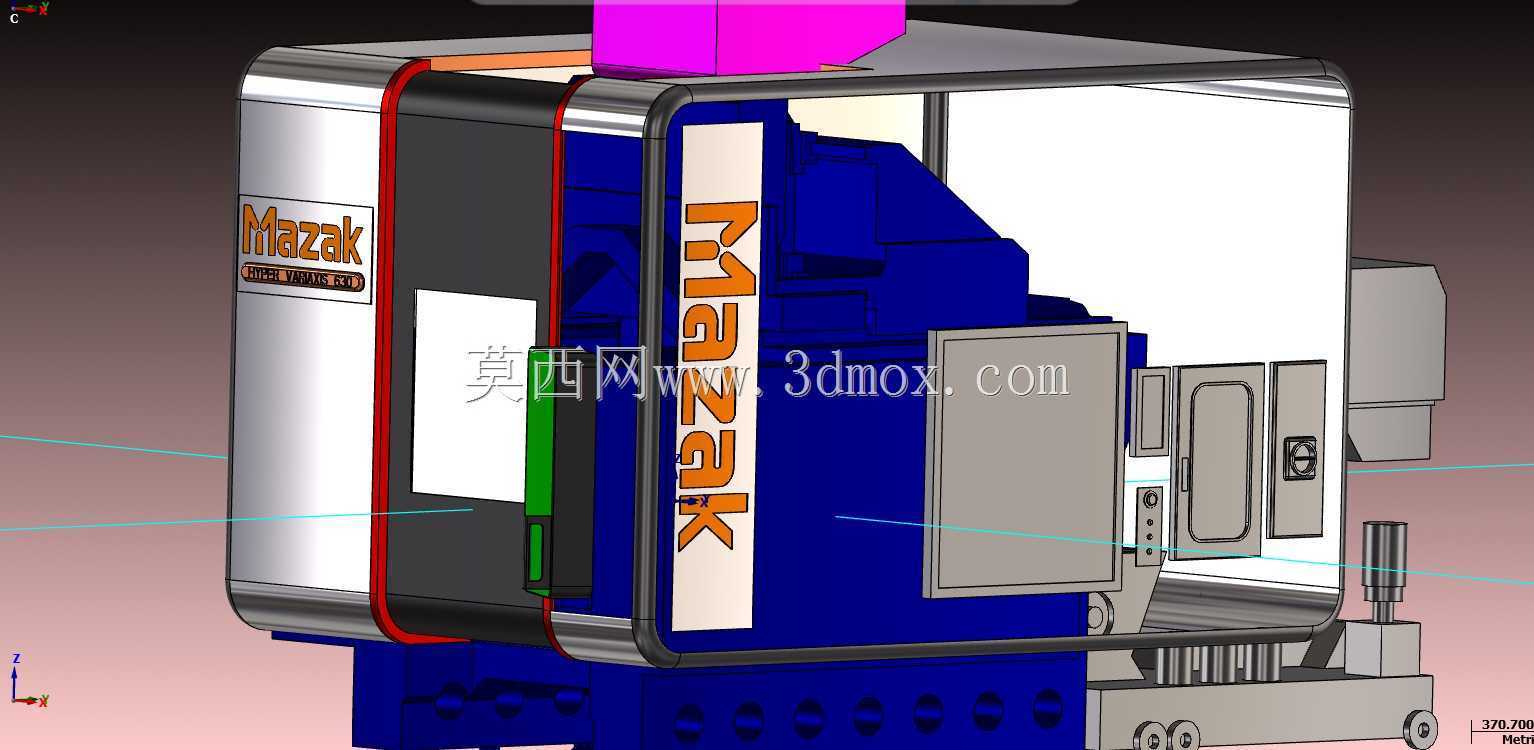

马扎克Variaxis630五轴加工中心结构模型

　　这款五轴CNC加工设备的三维结构模型，完整还原了马扎克Variaxis系列机床的实体布局，可直接用于CAM加工仿真环节的虚拟环境搭建，帮助编程人员在实际切削前完成刀路碰撞校验、加工行程验证，避免现场试切带来的毛坯浪费、刀具损耗甚至设备撞机风险。从实际加工场景来看，这类五轴设备主要面向航空航天结构件、汽车复杂模具、精密医疗器械零件的多面联动加工，一次装夹即可完成五面体铣削、钻孔、攻丝等多工序加工，相比传统三轴设备能大幅减少装夹次数，提升形位公差精度。

　　模型构建时严格遵循真实机床的运动逻辑，主轴头的摆动行程、工作台的回转范围、各轴的硬限位边界都和实体设备保持一致，防护门的开合空间、操作面板的安装位置、排屑机构的布局也完全复刻真机结构，在做车间布局规划、自动化产线对接时，可直接调用该模型校验上下料机器人的运动路径、周边辅机的安装间距，避免现场施工时出现空间干涉。从结构设计层面看，模型还原了设备的封闭式防护结构，大视窗观察门的位置兼顾了加工过程观察需求和防飞溅防护要求，侧面的操作箱布局符合人机工程学，操作人员站在设备正面即可完成程序调用、参数调整等操作，无需频繁移动位置。

　　主轴单元的安装位置、刀具交换区域的预留空间都做了精准还原，在做后置处理开发、机床运动学建模时，可直接参考模型的轴系关系完成参数配置，减少现场测绘的工作量。设备的底座部分采用了大质量刚性结构设计，模型中也体现了底座的加强筋布局，这部分结构直接决定了设备重切削时的抗振性能，实际加工中能保证大切深工况下的刀具稳定性，提升零件表面加工质量。模型中各运动轴的导轨安装面、丝杠传动位置都和真机一致，在做设备维护仿真、故障排查培训时，可通过模型拆解演示各部件的装配关系，帮助维修人员快速理解内部结构。

　　另外，设备顶部的管线排布、冷却系统的接口位置也在模型中有所体现，在做车间配套的冷却管路、气动管路布线设计时，可直接参照模型预留的接口位置规划管线走向，避免后期管线长度不足、弯折半径不符合要求的问题。对于做虚拟调试的工程师来说，该模型可直接接入数字孪生系统，和真实机床的数控系统做信号映射，在虚拟环境中完成加工程序的全流程验证，缩短新零件的加工准备周期。
