Solidworks单向间歇传动棘轮机构设计

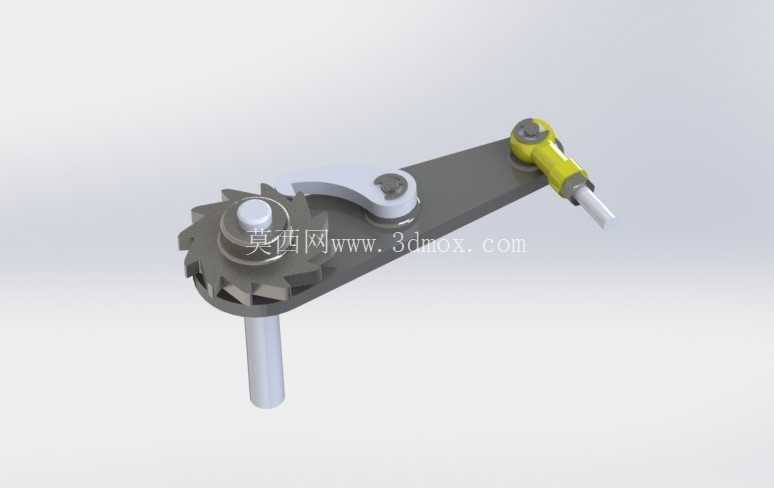

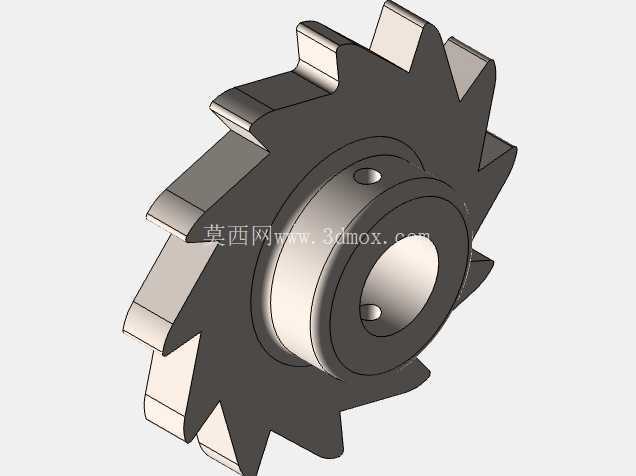

　　在自动化送料、轻工包装、机床进给、起重止逆这类需要单向间歇传动或者反向锁止的工况里，棘轮机构是成本极低、可靠性极强的机械结构选择，这套棘轮结构的建模完全贴合实际机加工与装配逻辑，没有做脱离生产实际的理想化简化。从实际应用场景来看，这类结构常被布置在输送线的步进进料工位、手动绞车的止逆端、冲床的间歇送料单元里，核心作用是把摆杆的往复摆动转化为棘轮的单向步进转动，同时在驱动力撤销时依靠棘爪卡入棘轮齿槽实现反向锁止，避免负载倒转引发安全事故。结构设计上，这套机构采用了最经典的外啮合齿式棘轮布局，棘轮本体做了均匀分布的锯齿形齿槽，齿形角度经过匹配计算，保证棘爪在弹簧力作用下能顺利滑入齿根，同时不会在正向传动时出现滑脱跳齿的问题。

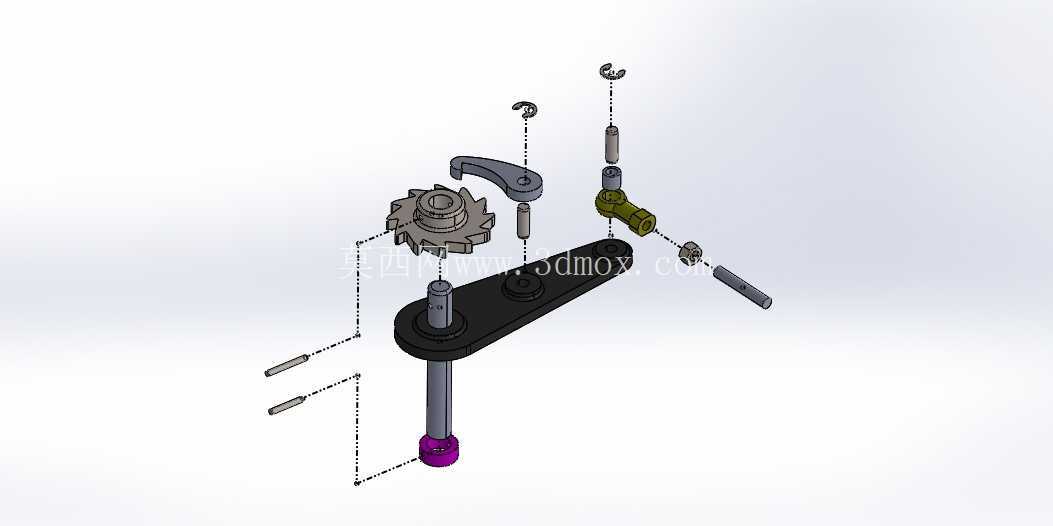

　　摆臂作为核心的传动承载件，一端通过销轴铰接在棘轮的中心转轴上，可绕转轴做定角度往复摆动，摆臂上预留了棘爪的安装槽位，棘爪通过小销轴铰接在摆臂上，棘爪尾部预留了弹簧安装位，依靠扭簧的持续压紧力让棘爪始终贴合棘轮齿面，不会因为机构振动出现脱开的情况。摆臂的另一端设置了驱动连接头，用来和外部的驱动连杆、气缸或者手动操作手柄连接，接收往复的驱动力输入。从安装边界来看，棘轮中心的转轴为等直径圆柱轴段，可直接穿入设备墙板的安装孔内，通过轴肩或者卡簧实现轴向定位，转轴伸出端可通过键连接同步带轮、齿轮或者送料辊，把棘轮的步进转动传递给执行端。

　　整个机构的外形轮廓没有多余的突出结构，摆臂的摆动角度可根据实际送料步距调整，当摆臂摆动角度覆盖的棘轮齿数越多，单次步进的转动角度就越大，对应输送或者进给的步距就越长，设计时可根据实际工况的步距需求，调整摆臂的摆动行程或者更换不同齿数的棘轮来匹配参数。建模过程中对所有配合面都做了公差匹配的预留，比如棘爪和安装槽的间隙、销轴和铰接孔的配合间隙、棘轮转轴和安装孔的配合公差，都按照实际机加工的常用公差带做了偏移，不会出现建模时零间隙导致实际装配卡死的问题。齿形部分做了齿顶圆角处理，避免实际热处理或者使用过程中齿顶应力集中出现崩齿的问题，棘爪和棘轮接触的工作面做了贴合度优化，保证接触时是面接触而非线接触，降低接触应力，延长构件的使用寿命。

　　在实际选型适配时，这套结构可根据负载大小调整棘轮的齿厚、棘爪的截面尺寸以及驱动端的力臂长度，轻载工况下可采用工程塑料材质加工降低成本，重载止逆工况下可采用合金钢调质处理提升强度，适配不同的设备负载需求。不同于棘轮扳手这类手动工具的内啮合结构，这套外啮合结构的维护性更好，棘爪磨损后可直接单独更换，不需要拆解整个转轴组件，日常巡检时只需要观察棘爪弹簧的压紧力以及棘轮齿面的磨损情况即可，维护成本极低。结构的整体布局非常紧凑，不需要额外的锁止组件，依靠自身的齿形结构就能实现反向自锁，相比采用离合器加制动器的间歇传动方案，整体占用的安装空间更小，零部件数量更少，故障点也更少，非常适合在空间受限、成本控制严格的中小型自动化设备上使用。建模时所有的铰接位置都做了同轴度约束，装配体可直接做运动仿真，模拟摆臂往复摆动时棘爪推动棘轮步进、反向摆动时棘爪滑过齿面的完整动作过程，能直观验证齿形角度是否合理、是否存在运动干涉，可直接作为结构设计的参考原型，根据实际设备的安装空间做参数调整后就能直接投入生产使用。
