重型手动管子台虎钳夹持工装结构

项目分类:通用五金配件 发布时间:2026-01-12 ID:1119766
  • 重型手动管子台虎钳夹持工装结构
  • 重型手动管子台虎钳夹持工装结构

这套手动管子台虎钳的结构方案,主要面向管道预制、维修现场和小型加工工位中圆管类工件的稳固夹持需求。在水暖安装、油气管路维护、车间管件套丝与切割作业里,工件一旦在受力过程中发生转动或轴向窜动,不仅会造成螺纹加工偏斜、切口错位,还可能带来安全隐患,因此钳体的刚性、钳口咬合能力以及底座固定方式,都是实际使用中最受关注的部分。

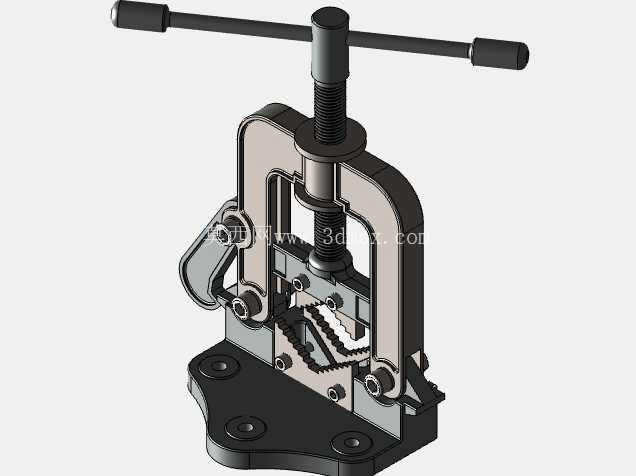

从功能实现上看,设备通过顶部T型手柄带动丝杠旋转,使活动钳体沿导向区域下行,与固定钳口形成对圆管的径向夹紧。钳口采用V型布置,并在咬合面上加工出连续锯齿,能够适应不同外径的钢管、镀锌管和有色金属管材。锯齿并非单纯追求尖锐,而是在咬入深度、接触面积和齿根强度之间取得平衡:齿距过小容易在管壁表面打滑,齿距过大则会造成局部压痕过深,尤其对薄壁管不友好。模型中钳口齿形与工件轴线保持垂直,使夹紧力集中在圆周方向,套丝、铰孔或锯切时,扭矩可以通过齿面摩擦和机械嵌合共同传递。

整体框架采用龙门式受力路径,丝杠的压力经上横梁、两侧立板传递到底座,再由底座螺栓孔与工作台连接。这样的布置避免了悬臂结构在重载下的张开变形,两侧导向面承担活动钳体升降过程中的侧向约束,间隙控制过小会使操作发涩,过大则会导致钳口偏摆。实际建模时,丝杠轴线应尽量位于钳口夹持中心的正上方,使夹紧力沿管材直径方向作用,减少附加弯矩;底座上的安装孔位置需要兼顾工作台常见梁距和螺栓规格,孔周留出足够的承压面积,避免频繁夹紧后底座局部压溃。

操作侧的快动压杆用于辅助开合和预定位,能够在工件放入后快速缩小钳口间距,再通过丝杠施加最终夹紧力。这个细节在批量管件作业中很有价值:如果全程依靠丝杠旋合来调整开口,操作行程长、效率低;若仅靠快动机构受力,又难以提供足够夹紧力。两者组合后,粗调与增力分工明确,手柄长度则依据人工输入力矩和丝杠螺距反推,既要保证普通操作者能够产生足够夹紧力,也不能因杠杆过长导致丝杠过载或管壁失圆。

外形与安装边界方面,钳体高度需为上方手柄旋转预留空间,底座宽度要覆盖常见管径范围并保证抗倾覆能力,前后方向则应让管材能够从钳口中心穿过,适应长管连续作业。模型中底座轮廓、立板厚度、加强过渡圆角和销轴连接位置都围绕这些边界展开:圆角可以降低焊接或铸造件在交变载荷下的应力集中,销轴与侧板的配合则保证钳口组件在长期使用后仍具备维修更换空间。

对于三维结构设计人员而言,这类夹具的重点不在复杂曲面,而在受力链是否闭合、运动件是否干涉、易损件是否可更换。钳口锯齿、丝杠螺母、导向侧板和底座固定孔构成了核心功能区域;手柄端部的防滑增重结构、侧板上的铰接点以及底部排屑空间,则属于提升现场可用性的细节。将这些关系在装配中完整表达,能够直接用于工装方案评审、夹持能力校核以及管件加工工位的布局确认。
