可调式管线夹紧固定夹三维结构

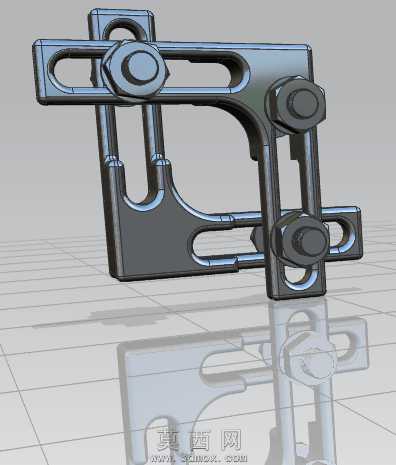

本作品为可调式管线夹紧固定结构，采用三维建模软件完成全参数化设计，整体建模过程遵循机械加工工艺逻辑，先绘制主体安装基座的二维草图，通过拉伸、切除命令生成基座的基础轮廓，基座上预留多组平行的调节滑槽，滑槽边缘做圆角过渡处理，避免应力集中同时提升装配顺滑度。建模过程中对夹紧压块做了细节优化，压块与管线接触的弧面做了适配不同管径的弧度设计，通过旋转、放样命令生成压块的圆润外形，避免尖锐棱角划伤管线外层绝缘层或水管壁面。材质渲染阶段选用哑光锌合金材质，模拟五金冲压件的金属质感，调整环境光遮蔽参数凸显结构的层次感，背景采用渐变蓝色反射地面，还原产品的工业展示效果，渲染时调整金属粗糙度参数，让表面呈现细腻的磨砂金属光泽，符合常规五金夹具的表面处理工艺。结构设计上采用双压块对称布局，通过调节旋钮控制压块在滑槽内的位置，可适配一定直径范围内的电线、水管类管线，基座两端预留安装固定孔，可通过螺丝将夹具固定在墙面、设备机架等安装面上，整体结构无冗余零件，装配逻辑简单可靠，夹紧力通过旋钮的旋紧程度调节，既能保证管线固定不滑脱，又不会过度夹紧导致管线变形破损。设计思路围绕通用管线固定场景展开，兼顾不同管径的适配性与安装便捷性，建模时对所有配合面做了公差预留，保证实际生产装配时零件可顺利组装，所有倒角、圆角参数均符合五金冲压件的加工规范，避免出现无法加工的尖锐结构，调节滑槽的长度经过反复测算，保证可覆盖常规家用水管、电线的直径范围，压块的防滑纹理做了浅凹槽设计，增加与管线表面的摩擦力，提升夹紧后的稳定性。
