直角支撑安装座钣金结构设计

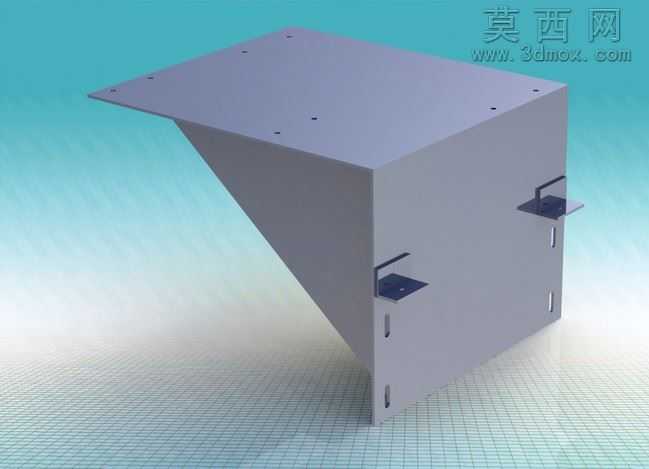

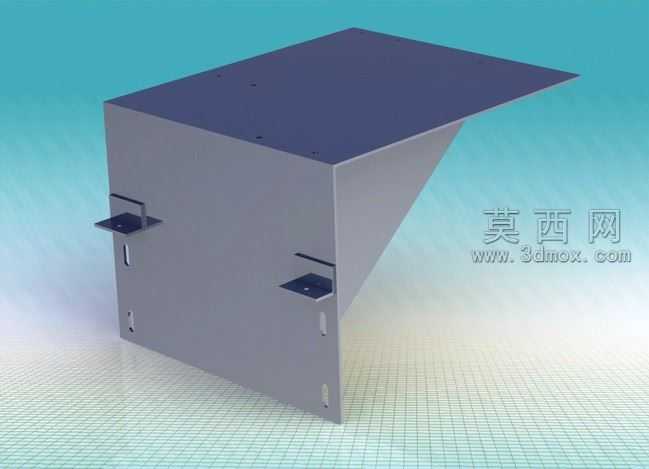

本作品为送料机构配套的直角支撑安装座三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循钣金加工工艺规范，从基础草图绘制开始，先绘制垂直安装背板与水平安装底板的轮廓草图，通过基体法兰特征生成基础钣金主体，背板与底板厚度统一设定为常规钣金加工常用的2mm规格，保证结构强度的同时兼顾轻量化需求。建模过程中重点处理三角加强筋结构，通过边线法兰、斜接法兰特征完成两侧对称三角筋的造型，筋板与背板、底板的连接处做了等半径圆角过渡，避免钣金折弯过程中出现应力集中开裂的问题，同时提升整体结构的抗载荷能力。背板上均匀排布4个安装通孔，孔位尺寸与孔间距严格匹配配套电动机的安装孔位标准，底板上开设3组长条形调节安装孔，可适配一定范围内的安装位置误差，方便现场装配调试。模型渲染阶段采用哑光金属钣金材质，调整材质反射率与粗糙度参数还原冷轧钢板经表面处理后的真实质感，场景采用深灰色渐变背景配合三点布光，清晰展现结构的折弯角度、孔位分布与加强筋的支撑形态。设计思路上充分考虑钣金加工的工艺可行性，所有折弯处预留标准折弯扣除值，避免展开后出现尺寸偏差，安装孔均采用冲孔工艺适配的直孔造型，无复杂异形切削结构，降低实际生产的加工成本与难度，整体结构为L型直角布局，通过双三角筋的对称设计，可有效承载配套电动机与送料螺杆运行时产生的径向与轴向载荷，避免长期运行出现安装座变形、移位的问题，保障送料机构运行的稳定性。模型完成后同步生成STEP与IGES通用格式文件，可适配多数主流三维设计软件打开编辑，方便后续使用者根据实际安装需求调整孔位尺寸、板材厚度等参数，直接对接钣金展开下料、折弯成型的生产流程。
