双轴塑料剪切破碎设备结构设计

　　在中小型塑料回收加工的产线前端，这类双轴剪切式破碎设备是适配性极强的预处理单元，主要针对注塑浇口料、废弃塑料壳、薄型塑料板材等韧性物料做粗碎处理，将尺寸不规则的大块塑料剪切成粒径均匀的小块料，方便后续输送、清洗、熔融造粒工序的连续作业。不同于锤式破碎靠冲击击打破碎物料的逻辑，双轴剪切结构靠两根相向转动的轴上交错排布的刀片，对落入刀腔的物料做咬合、撕扯、剪切动作，遇到厚度稍大的塑料块也不会出现卡料空转的问题，低速运转的刀轴扭矩充足，工作时的噪音和粉尘产生量远低于高速冲击类破碎设备，很适合小型回收站点、注塑车间边角料就地回收的场景使用。

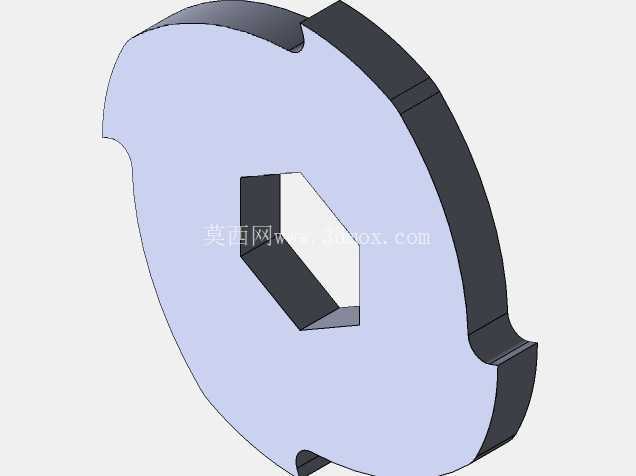

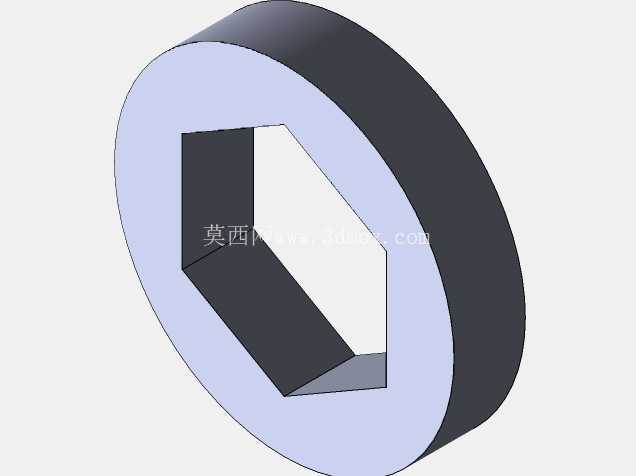

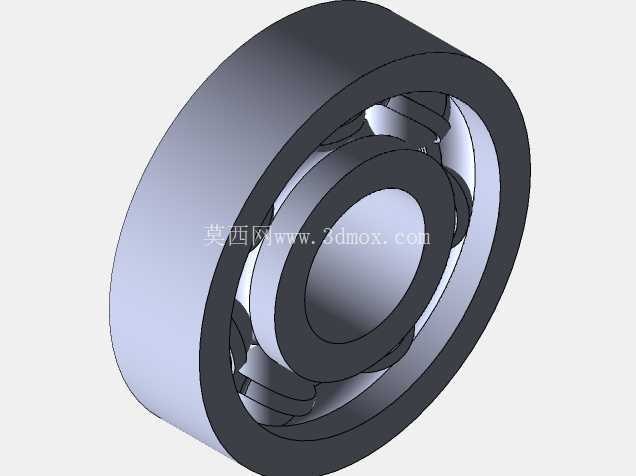

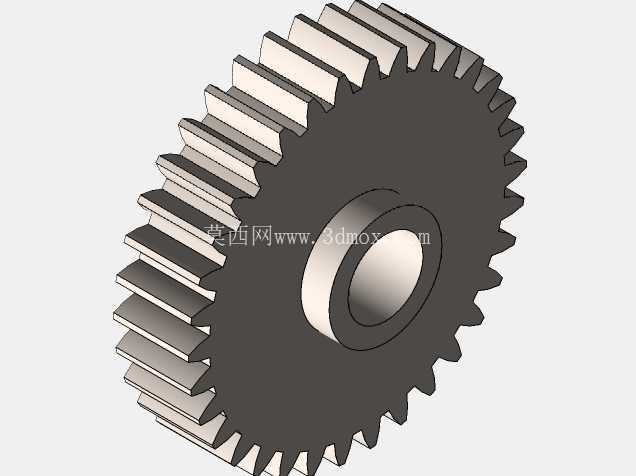

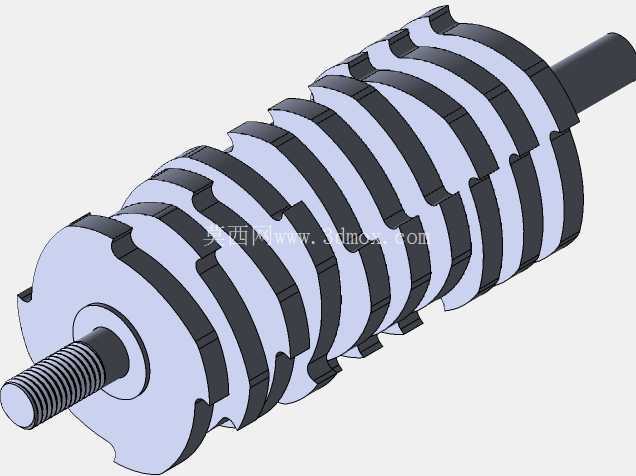

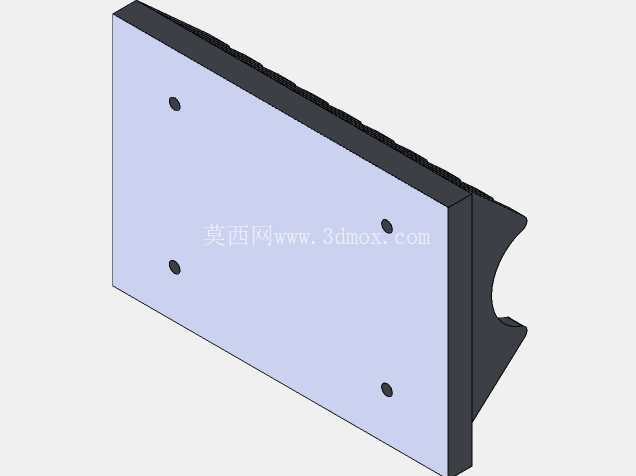

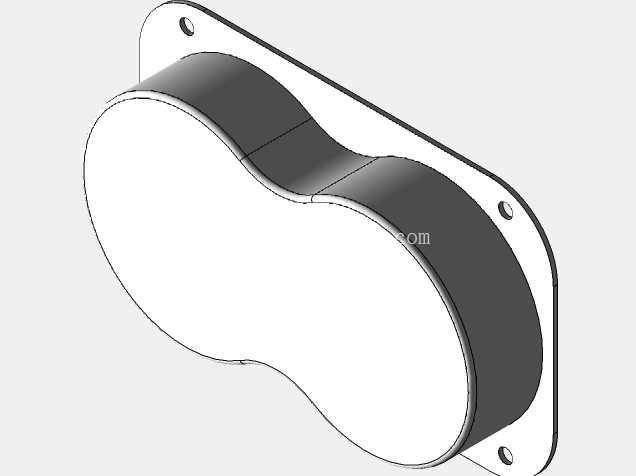

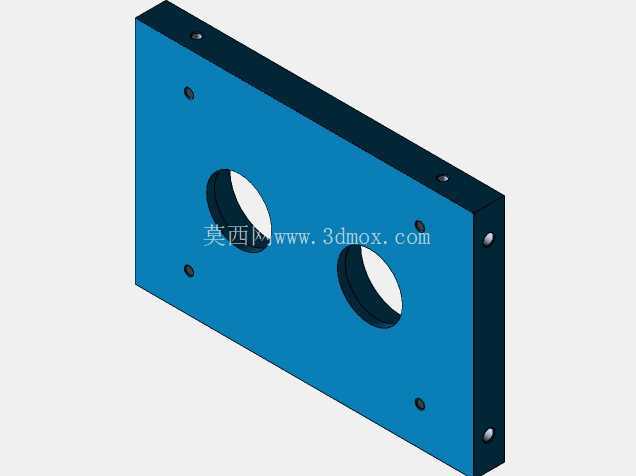

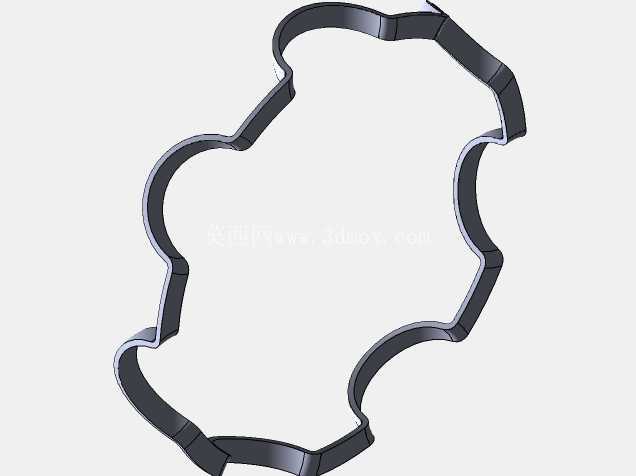

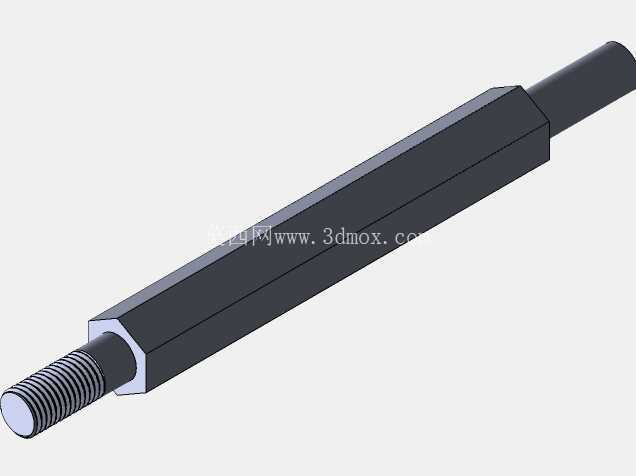

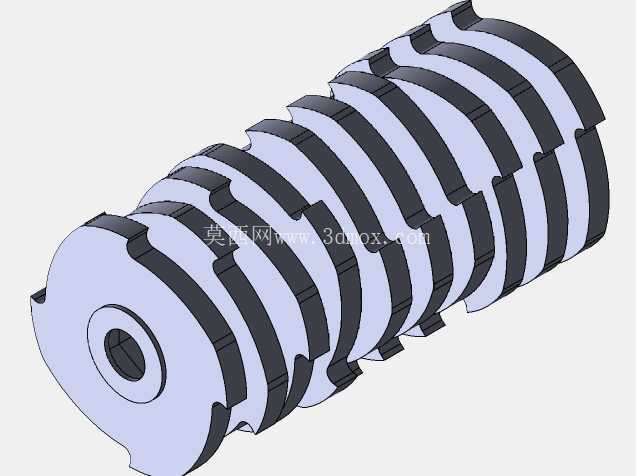

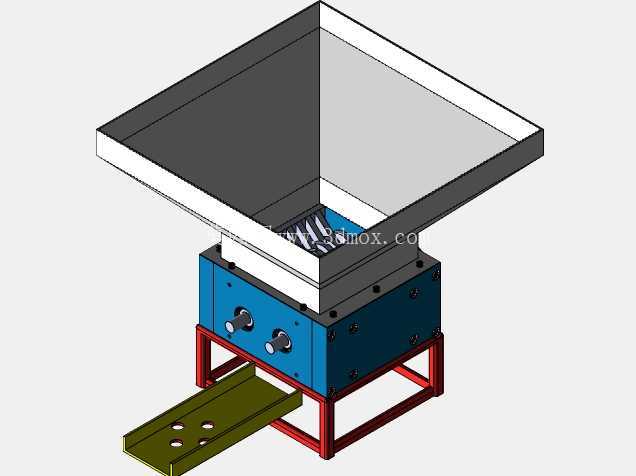

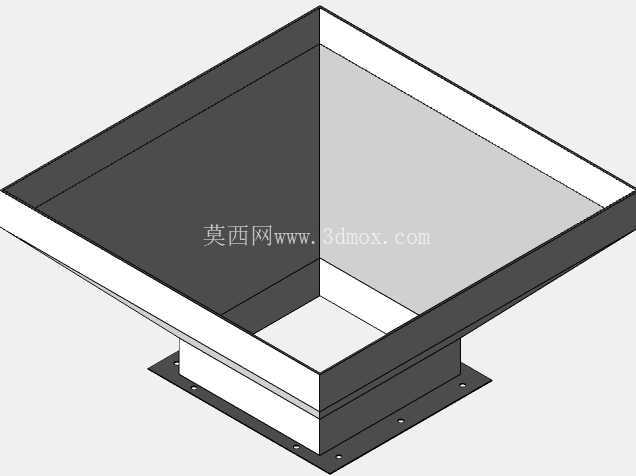

　　从结构布局来看，设备最上方采用大敞口方锥形进料斗，斗壁做了倾斜溜料设计，上开口尺寸远大于下方刀腔入口，不管是人工倒料还是配套皮带机上料，都能避免物料撒落，倾斜的斗壁可以让落入的物料靠自重滑向刀腔中心，不需要额外设置拨料机构就能保证连续进料。进料斗下方直接对接刀箱主体，刀箱采用钢板拼焊的箱式结构，两侧预留刀轴轴承的安装位，轴承座通过螺栓固定在刀箱侧板上，后期维护拆换刀片或者检修轴承时，不需要完全拆解刀箱主体，只需要拆开对应侧的端盖就能操作，能大幅缩短设备停机维护的时间。两根刀轴平行布置在刀箱内部，轴端伸出刀箱的位置安装传动齿轮，保证两轴始终保持同步反向转动，刀片采用交错排布的方式安装在刀轴上，相邻刀片的刃口间隙控制在合理范围，既能保证剪切时能有效咬住物料，又不会因为间隙过小导致刀片运转时出现干涉磨损。

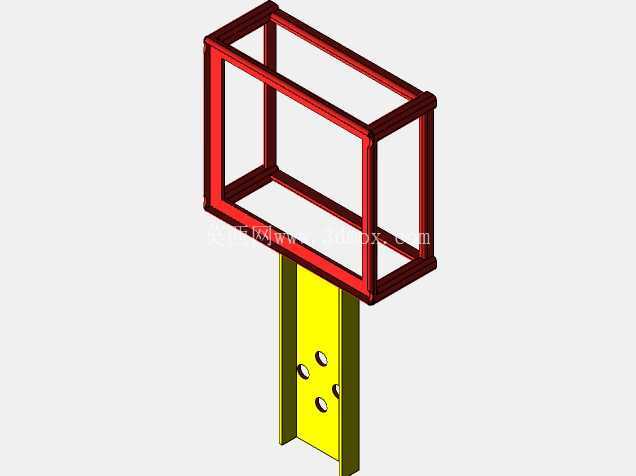

　　刀箱下方采用方管焊接的框架式机架支撑，机架的立柱和横撑都做了满焊处理，整体刚性足够承受刀轴剪切物料时产生的交变载荷，不会因为长期受力出现机架变形的问题。机架的支脚高度经过合理设计，刀箱底部距离地面留出了足够的出料空间，下方倾斜布置的导料板可以直接把破碎完成的物料导到接料箱或者输送皮带上，导料板上开设的长圆孔是安装固定位，可以根据现场接料设备的高度调整导料板的倾斜角度，避免物料在导料板上堆积卡滞。刀箱两侧伸出的轴端是动力输入位，实际配套时可以根据处理产能需求匹配对应功率的减速电机，不需要改动主体结构就能适配不同的处理量需求，单台设备每小时的处理量可以覆盖100kg到300kg的区间，适配不同规模的回收作业场景。

　　做这类设备的三维结构设计时，首先要明确刀腔的有效剪切宽度，这个尺寸直接决定了设备能处理的物料最大外形尺寸，进料斗的倾斜角度不能小于物料的安息角，避免塑料物料在斗壁上挂料堆积；刀箱的钢板厚度要根据刀轴传递的最大扭矩做强度校核，尤其是轴承座安装位置的板件，要做局部加强处理，避免长期受力出现焊缝开裂的问题。机架的焊接结构要做应力释放处理，加工时先焊接成型再做整体机加工，保证刀箱安装面的平面度，避免刀轴安装后出现不同心的问题，导致轴承过早磨损。刀片的安装结构采用可拆式设计，刀片磨损后可以单独拆换刃面，不需要整根刀轴更换，能降低设备的后期使用成本。设备整体的安装边界需要预留足够的检修空间，尤其是刀箱两侧传动端的位置，要留出拆换轴承、检修传动齿轮的操作空间，进料斗上方如果配套上料皮带机，要保证皮带机的落料点对准进料斗中心，避免偏载导致物料堆积在刀腔一侧，造成单侧刀轴负载过大的问题。出料导槽的伸出长度要匹配接料设备的进料口位置，避免破碎后的物料落到接料设备外侧，导料板的倾斜角度要大于塑料碎料的滑动角，保证碎料能顺利滑出，不会在导槽内残留堆积。
