气动式金属罐头压扁破碎回收装置

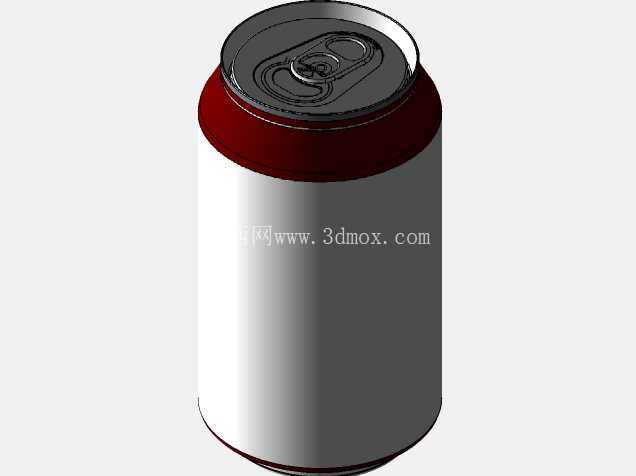

　　这套气动压扁装置主要面向废弃金属罐头的集中回收预处理环节，常见于废品回收站、工厂边角料处理区、社区资源回收点以及餐饮集中处理场所。废弃易拉罐、马口铁罐头在运输与存储过程中占用空间极大，松散堆积的空罐内部空腔占比超过九成，直接转运不仅物流成本高，入炉冶炼前的投料密度也远达不到工艺要求，因此在回收链路前段设置压扁工位，将圆柱或异形罐体压成密实片状，是提升回收效率最直接的手段。

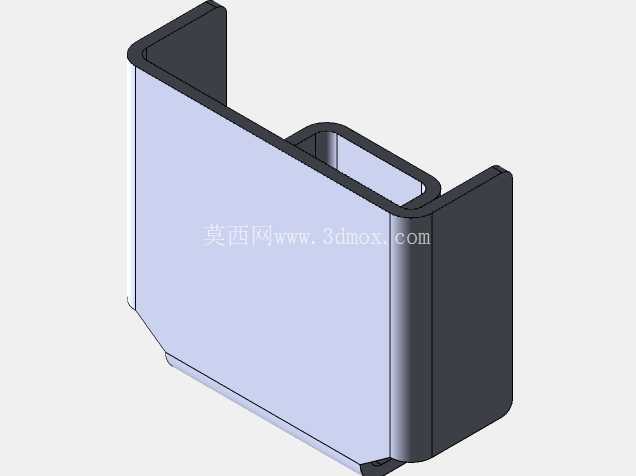

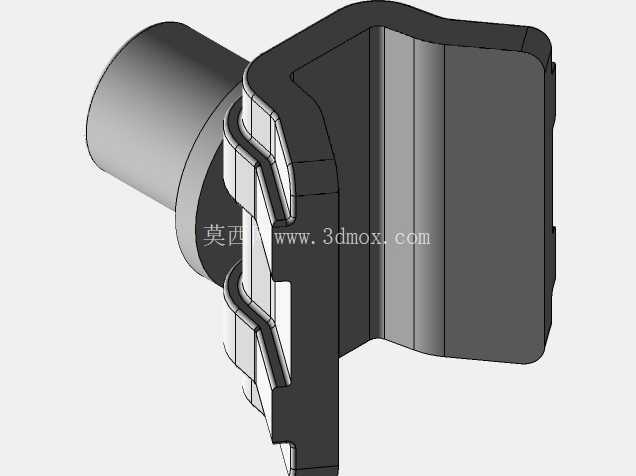

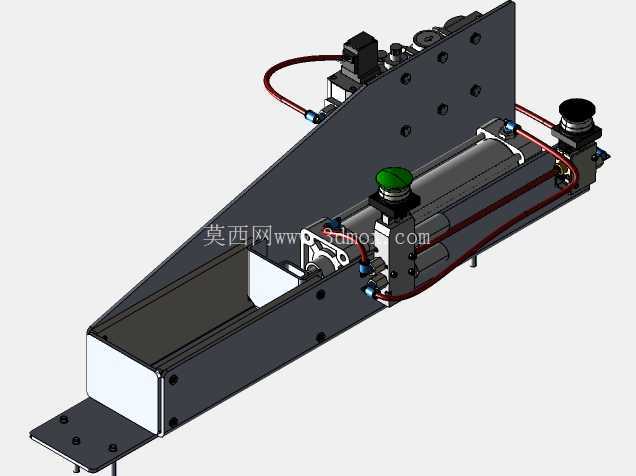

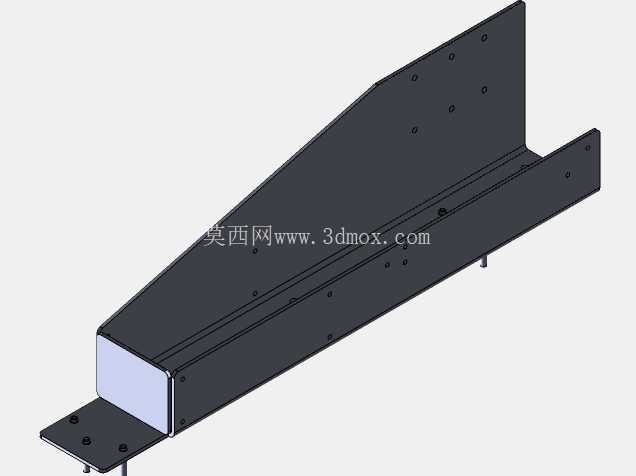

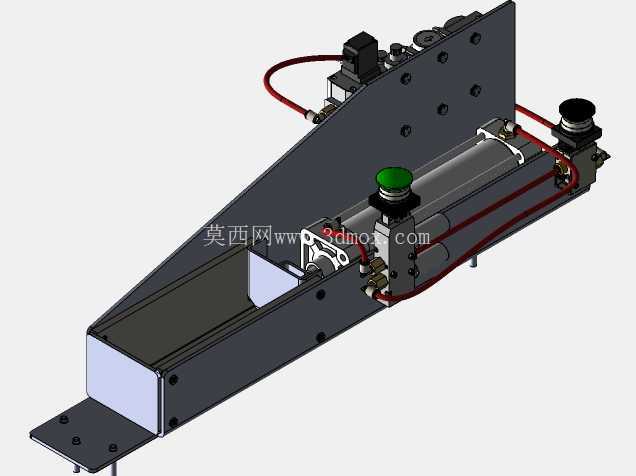

　　从整机布局来看，装置采用立式斜板背板加水平进料槽的开放式结构，主体承载件为一块厚钢板切割成型的L型安装立板，所有动力元件、控制阀组、操作按钮都直接固定在这块立板上，省去了复杂的框架焊接工序，加工时只需对钢板进行激光切割、钻孔与折弯即可成型，零件数量少，现场维护时拆装单个元件不需要拆解整体机架。进料通道为长条形槽体，前端开口朝向操作人员，待处理罐头从槽口推入后，沿槽底滑道抵达压头正下方的定位区域，槽体两侧的挡边限制罐体滚动偏移，保证每次送料都能停留在压盘的作用范围内。

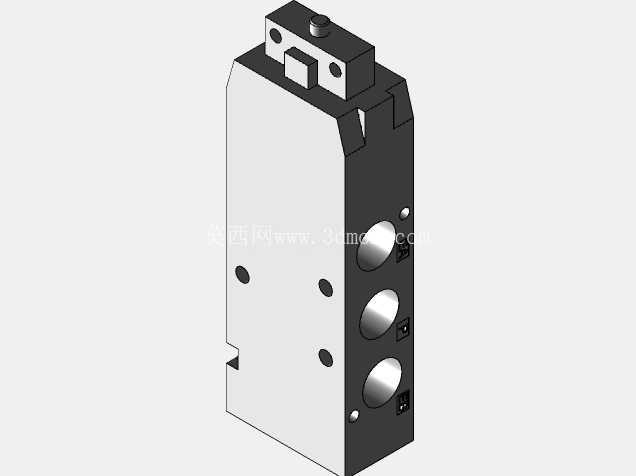

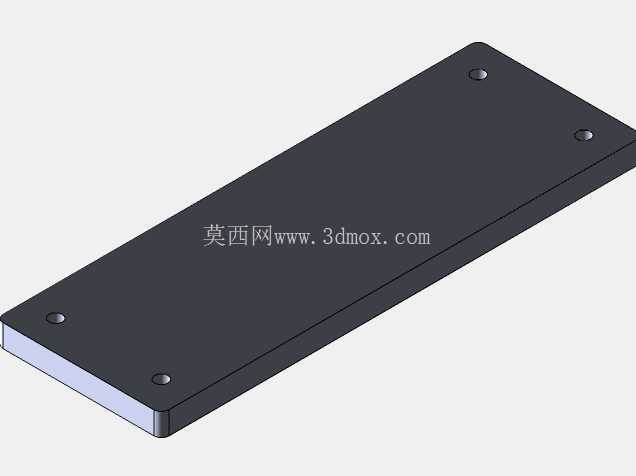

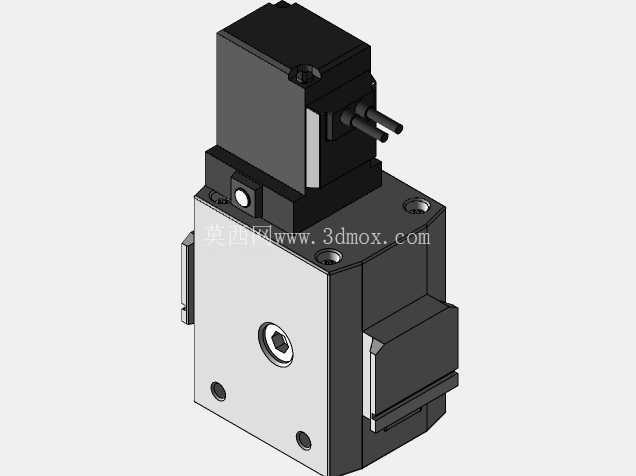

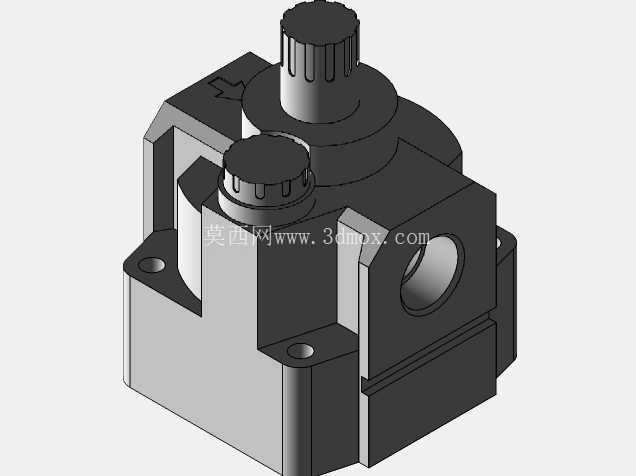

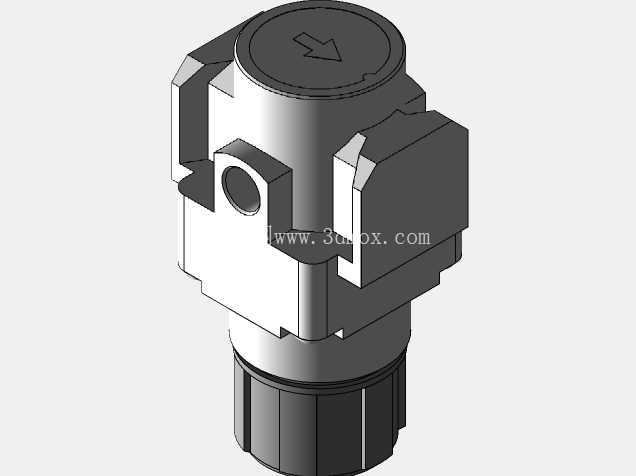

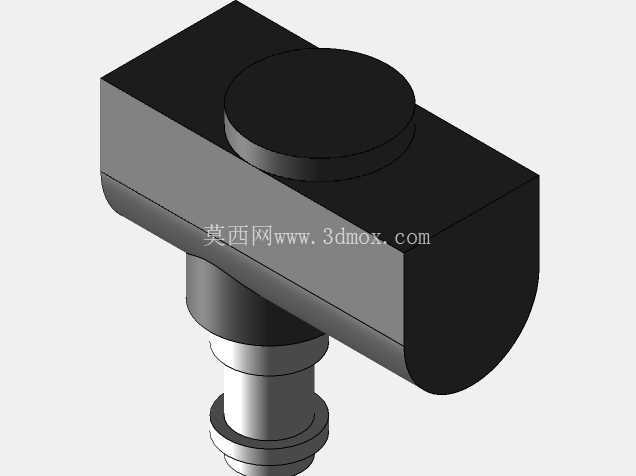

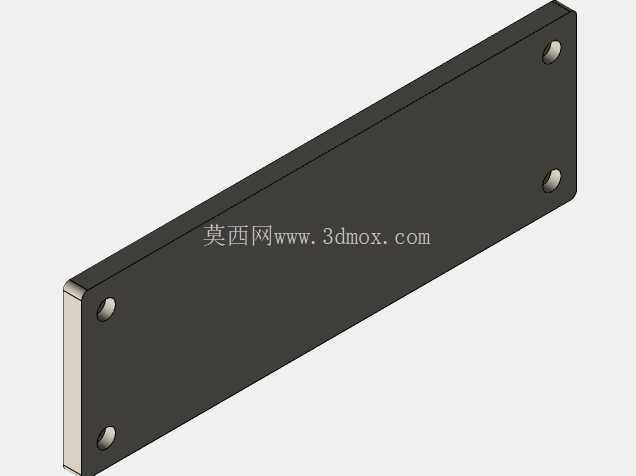

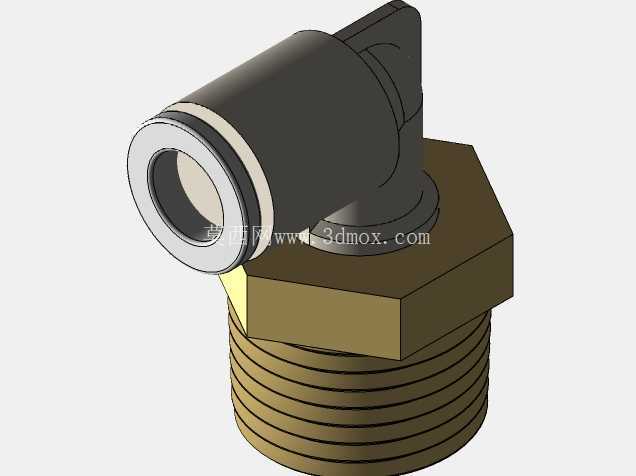

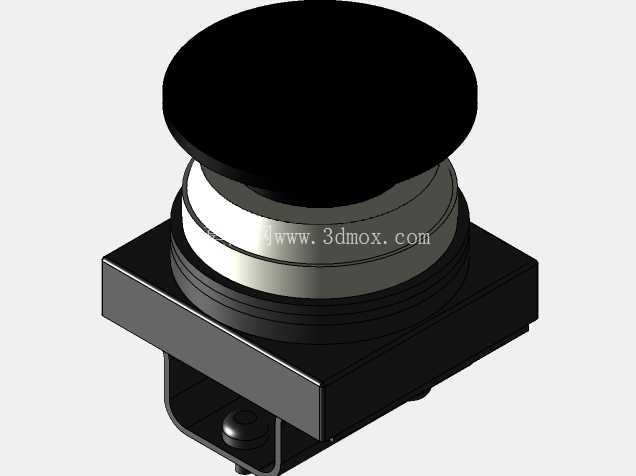

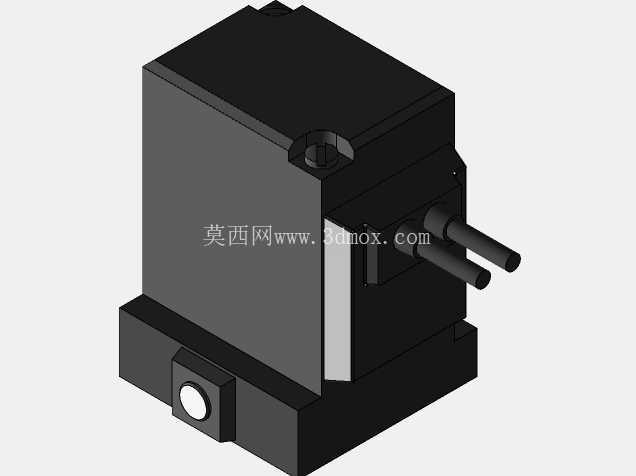

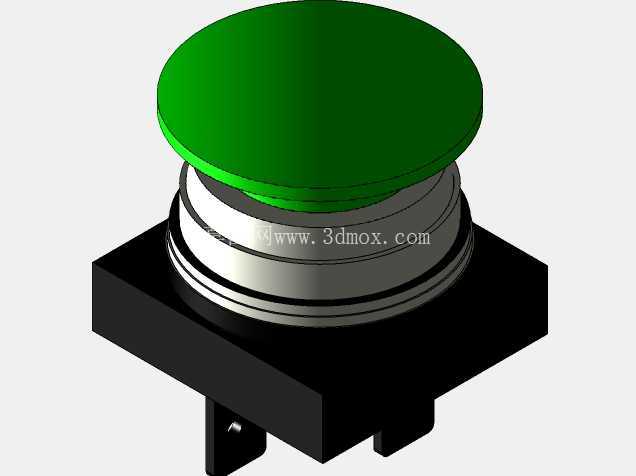

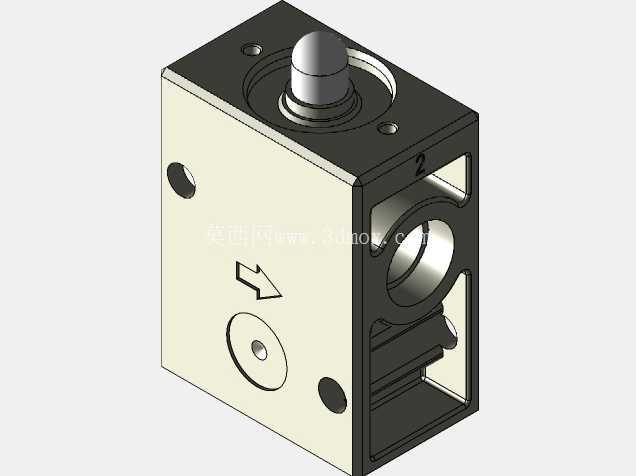

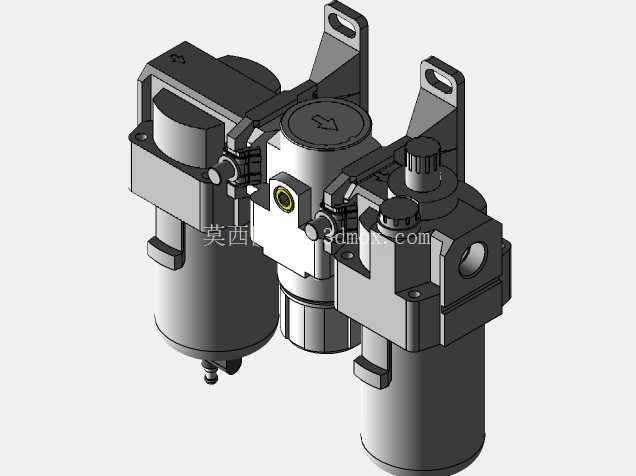

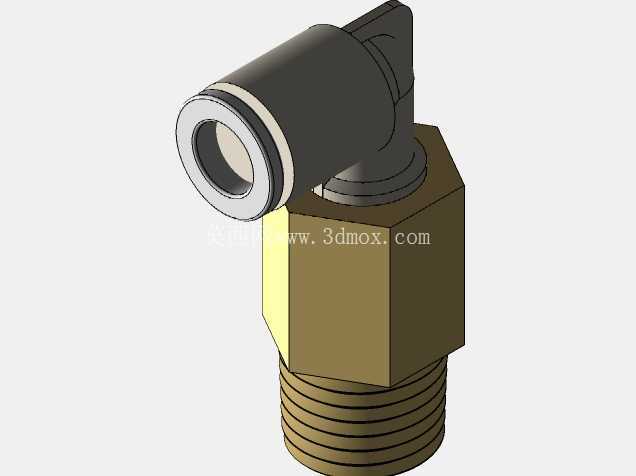

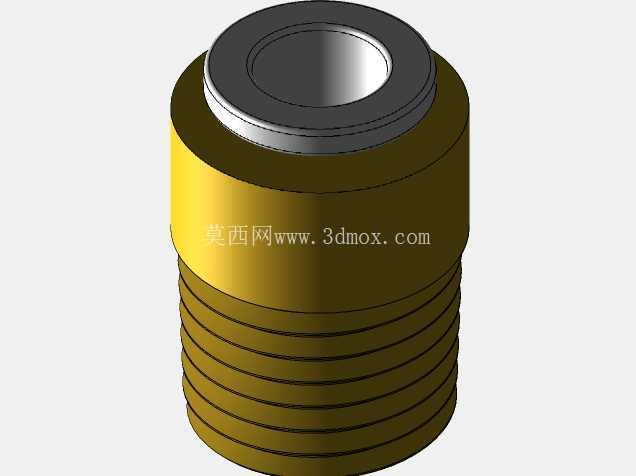

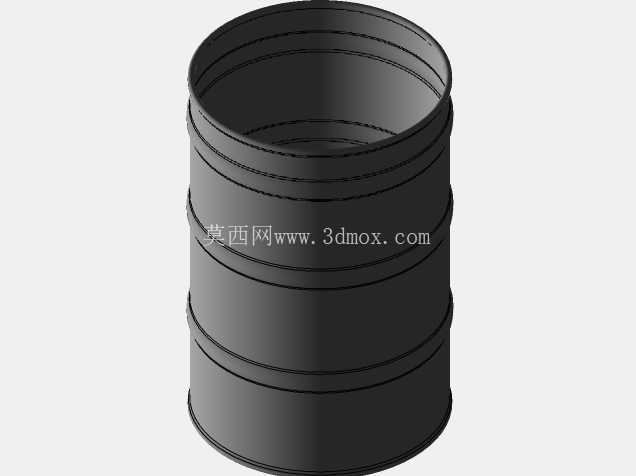

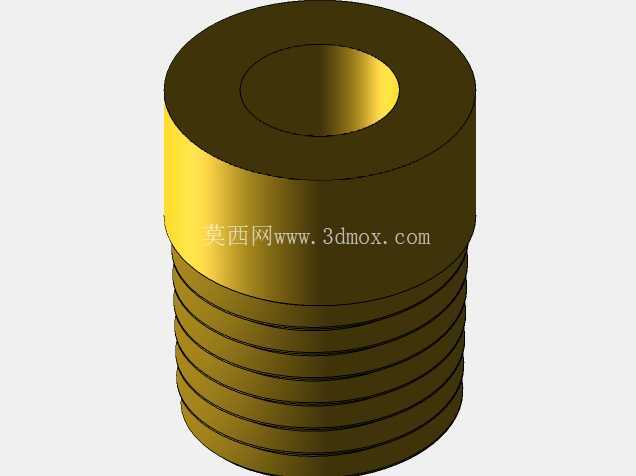

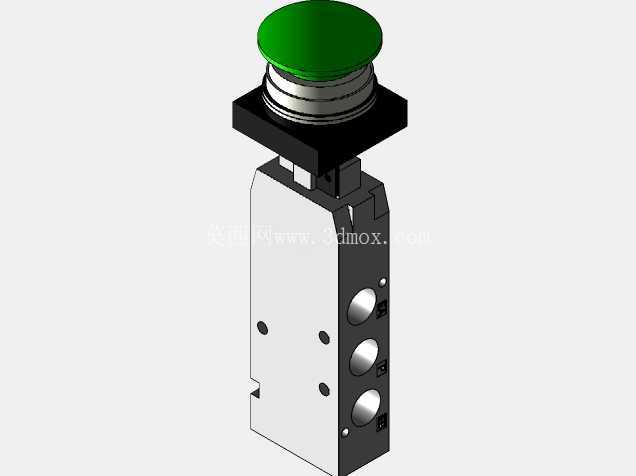

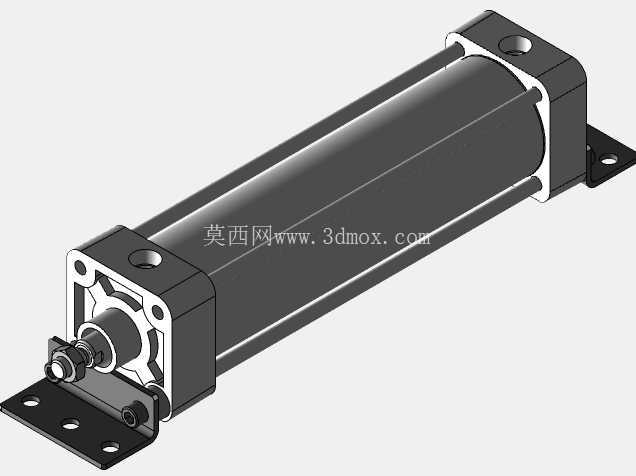

　　动力执行部分选用标准气动气缸作为压扁执行件，气缸水平布置在滑道末端，活塞杆前端连接矩形压盘，压盘尺寸覆盖常规罐头的完整端面，压缩行程按照55加仑滚筒配套处理场景的罐体规格设计，可将标准高度的金属罐头压至原厚度的十分之一左右。气路系统沿立板表面排布，红色PU气管连接电磁阀、气缸进出气口与气源处理件，管路上设置节流接头调节气缸进退速度，避免压盘快速冲击产生过大噪音与振动。控制元件采用二位五通电磁阀，阀岛固定在立板上部，配套绿色启动按钮与黑色急停按钮，按钮布局符合单人操作习惯：操作人员放入罐体后双手脱离槽口，按下绿色按钮，电磁阀换向驱动气缸伸出，压盘将罐体抵靠在滑道末端的固定挡块上完成压扁，保压片刻后气缸自动退回，压成片状的废料可直接从槽口取出或落入下方收集容器。

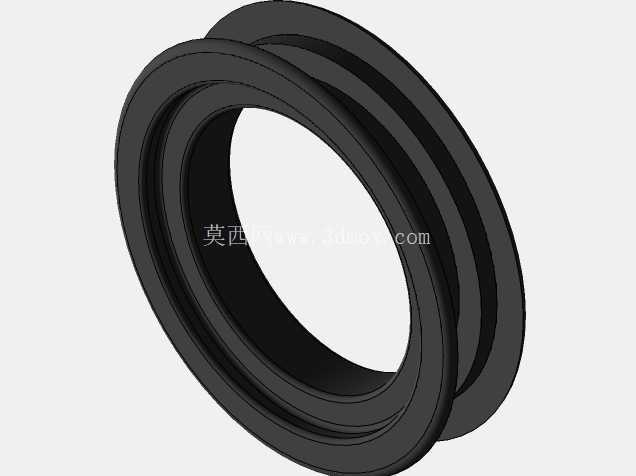

　　设计思路上优先兼顾了安全性与工况适应性：开放式槽道没有全封闭防护罩，一方面方便操作人员快速取放物料，另一方面压扁过程中罐体可能残留的少量液体可直接从槽底缝隙流出，不会积存在设备内部；立板上预留的多组安装孔位既可以将整机挂装在墙面，也可以通过底部法兰孔固定在工作台或回收滚筒支架上，适配不同场地的安装条件。气路元件全部选用工业通用标准件，气缸、电磁阀、接头都属于市面常备规格，长期使用后密封件磨损、气管老化都可以快速更换，不需要定制专用配件。

　　安装边界方面，整机沿进料方向的长度由气缸行程加槽体长度决定，宽度方向仅略大于最大罐头直径，竖向高度集中在背板与阀组区域，占地面积不足0.3平方米，对安装空间要求极低。工作时仅需接入厂区压缩空气管网或小型空压机提供的0.6-0.8MPa气源，不需要液压站与强电动力回路，没有油污泄漏风险，在食品加工区、室内回收站点这类对环境清洁度有要求的场景也能部署。压盘与挡块的接触面做了平整处理，压扁后铁片不会出现翘曲卡料，连续作业时单循环耗时仅数秒，单人即可完成上料、操作、集料全流程，大幅降低松散金属废料的储运体积，为后续打包、冶炼工序提供密度均匀的进料原料。
