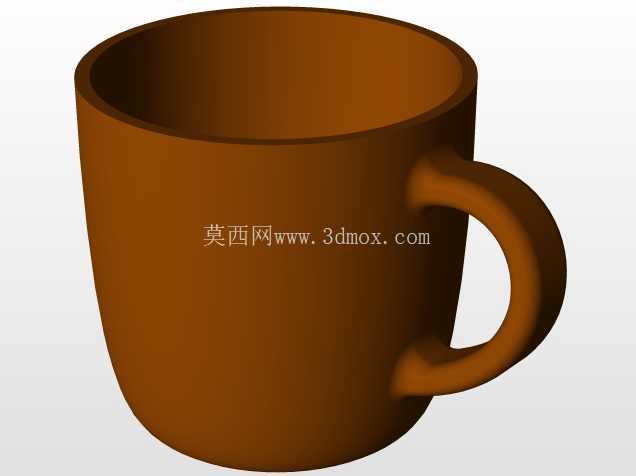

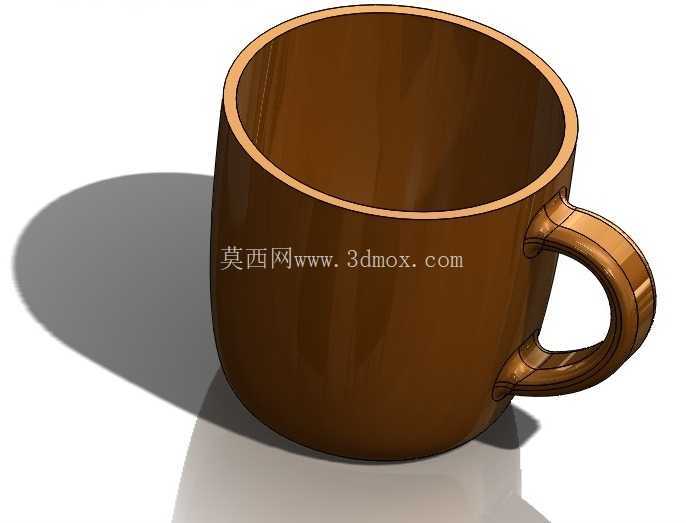

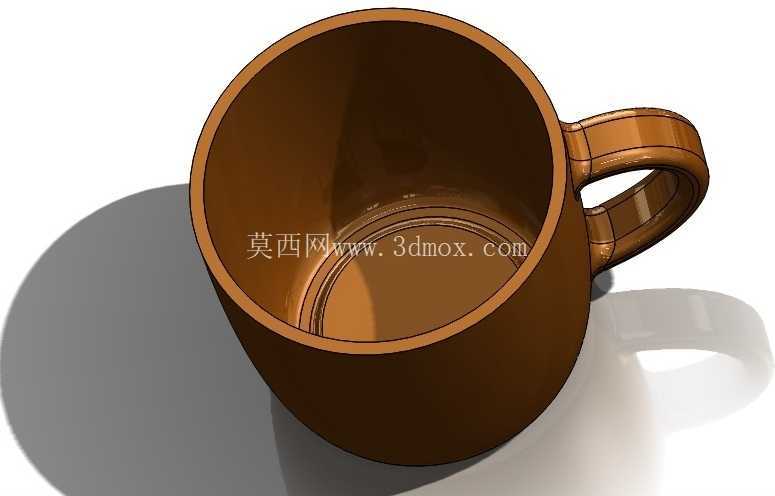

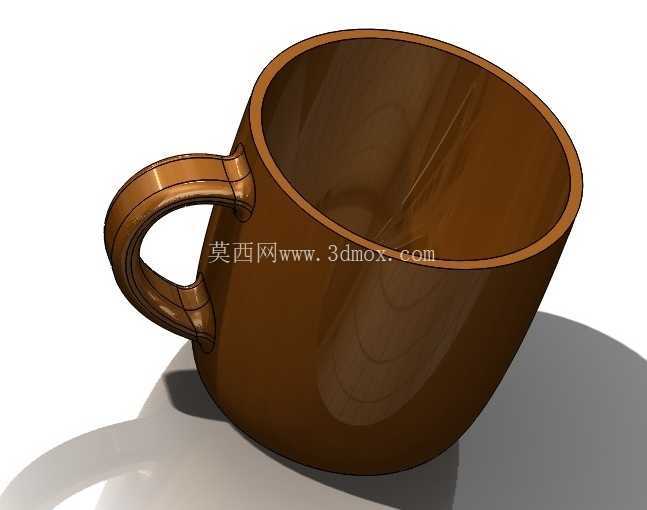

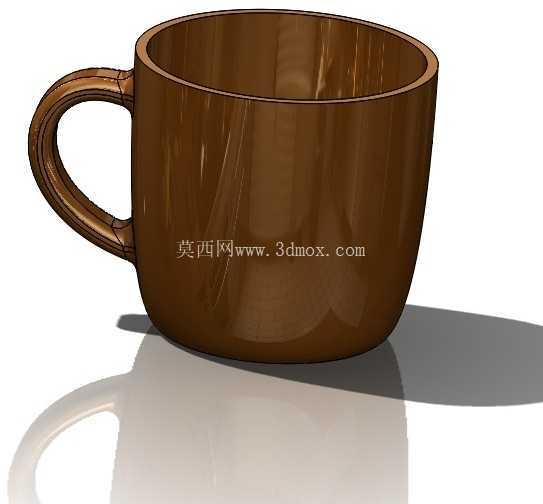

带把手曲面造型棕色咖啡杯结构设计

　　日常接触的咖啡杯看似结构简单，实际在三维建模阶段需要兼顾握持手感、盛装稳定性、成型工艺性多方面的工程要求，绝非简单的回转体拉伸就能完成合格的设计。首先从使用场景出发，这类咖啡杯主要应用于日常居家饮品盛装、办公场景咖啡盛放、餐饮门店堂食配套等场景，需要适配常规咖啡机出液高度、桌面放置的稳定性，同时匹配成年人单手握持的人机工程尺寸。

　　从结构功能特性来看，杯身主体采用类回转的微锥曲面设计，下窄上宽的锥度一方面保证叠放收纳时的嵌套便利性，减少仓储与运输的空间占用，另一方面在盛装高温饮品时，外壁距离液面的厚度梯度能让握持区域温度处于可接受范围，避免直接烫伤。杯身壁厚采用均匀过渡设计，整体壁厚控制在符合注塑或者陶瓷成型的合理区间，避免壁厚差异过大导致的成型缩痕、应力集中问题，杯口位置做了微卷边处理，既提升饮用时的唇部接触触感，也能强化杯口的结构强度，减少日常磕碰导致的豁口破损。

　　把手部分的设计是整个咖啡杯建模的核心难点，并非简单的环形拼接。首先把手的内圈弧度需要匹配成年人四指弯曲的自然曲率，握持时的受力点均匀分布在指腹位置，不会出现局部硌手的问题；把手与杯身的连接位置做了圆滑的过渡圆角，一方面避免连接位置的应力集中，防止日常使用中把手受外力断裂，另一方面在成型过程中减少料流的转折阻力，避免出现填充不足、熔接痕的工艺缺陷。把手与杯身的连接点位选择在杯身总高度的上下三分之一区间，这个位置的重心分布最合理，盛装满杯液体时，握持把手抬起杯身的力矩最小，手腕不需要额外施加过多的平衡力，长时间握持也不容易产生疲累感。

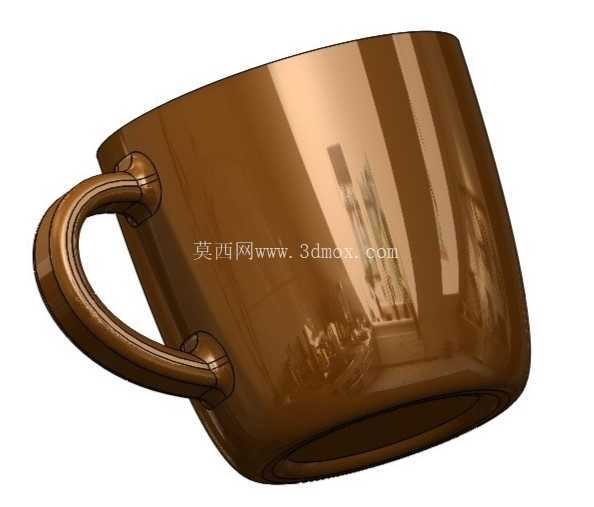

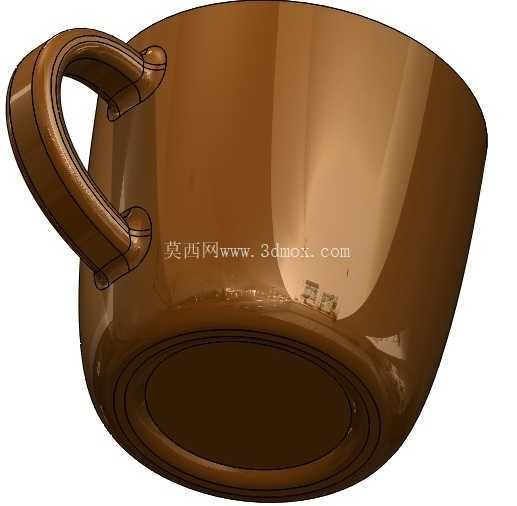

　　从尺寸边界来看，杯身的整体高度适配常规桌面杯架的层高限制，最大外径符合常规杯垫的尺寸范围，底部做了内凹的平底设计，接触桌面的环形接触面平面度需要控制在合理公差范围内，保证放置时不会出现晃荡、侧倾的问题，底部内凹的结构也能避免杯底与桌面之间形成真空吸附，拿起时不会连带杯垫一同抬起。杯身内部的容量刻度对应常规单份咖啡加奶泡的盛装需求，内壁做了光滑的圆弧过渡，没有清洁死角，日常使用后冲洗就能保证洁净，不会残留咖啡渍。

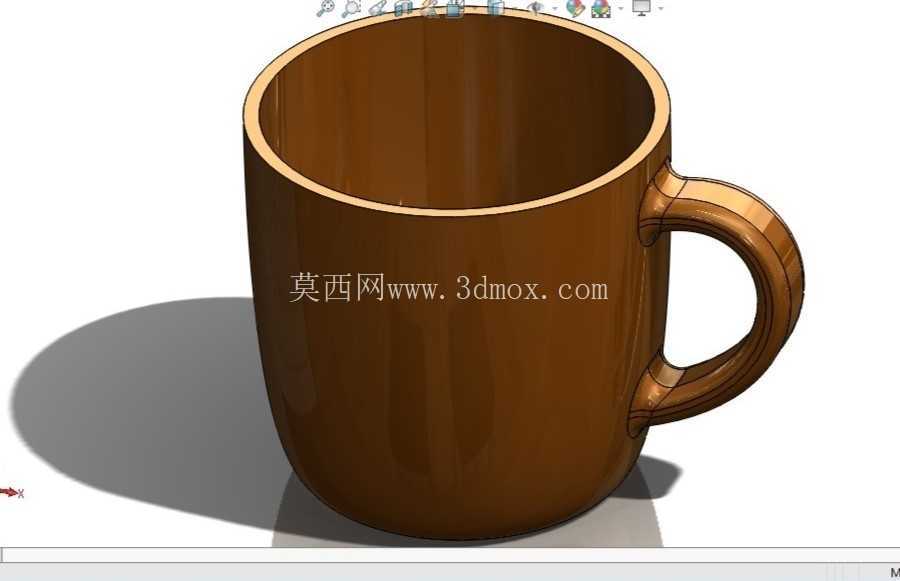

　　建模过程中，曲面的连续性是重点控制项，杯身外表面的G2连续曲面保证了光影反射的均匀流畅，无论是塑料材质的高光质感还是陶瓷材质的釉面效果，渲染后都能呈现自然的反光过渡，不会出现曲面折痕导致的光影断层。把手与杯身的连接曲面采用曲率过渡处理，没有生硬的拼接棱线，既提升外观的精致度，也避免日常使用中棱线位置积灰、难以擦拭的问题。

　　在实际工程验证阶段，还需要考虑重心位置的校核，当盛装额定容量的液体时，整体重心需要落在底部接触面的中心范围内，即使受到轻微的侧向碰撞，也不容易发生倾洒。杯口的外翻边尺寸经过反复调整，既保证饮用时液体能顺着杯口流畅流出，不会出现沿杯壁外淌的问题，也不会因为外翻尺寸过大导致杯盖适配性差的问题。针对不同的成型工艺，塑料材质的咖啡杯需要在底部设计合理的脱模斜度，陶瓷材质的则需要考虑烧结收缩率对最终尺寸的影响，在建模阶段提前预留收缩余量，保证成品尺寸符合设计预期。
