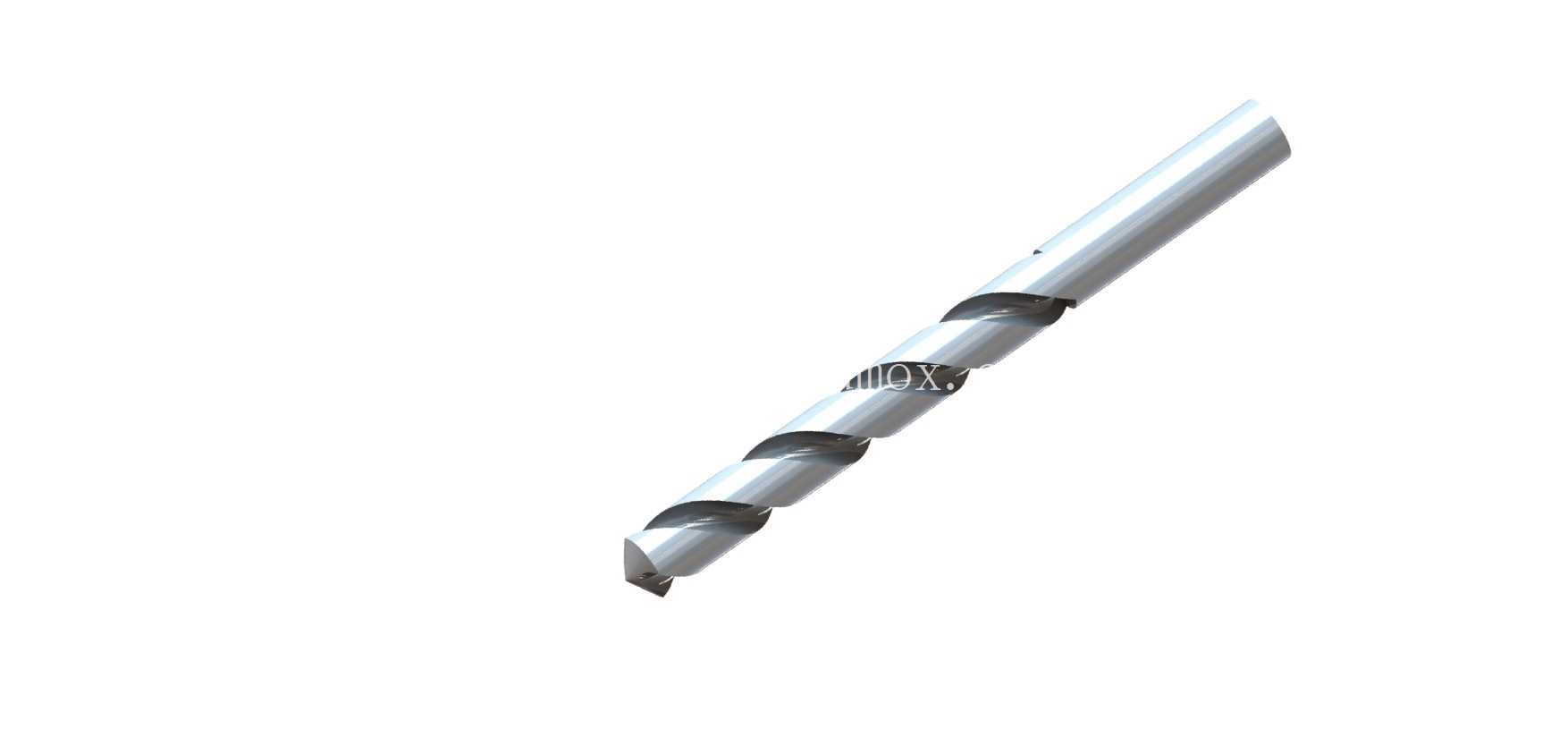

硬质合金麻花钻切削刀具三维结构

项目分类:通用五金配件 发布时间:2025-01-05 ID:884000
  • 硬质合金麻花钻切削刀具三维结构
  • 硬质合金麻花钻切削刀具三维结构

  在金属切削加工、钣金装配、模具修配、建筑安装等多类现场作业场景里,孔加工是占比极高的工序内容,而麻花钻作为孔加工环节最通用的切削刀具,其结构设计合理性直接决定成孔精度、排屑顺畅度与刀具自身使用寿命。这款钻头的三维结构完整还原了标准高速钢/硬质合金麻花钻的全部功能特征,从切削端到装夹柄部的每一处结构都对应实际加工中的功能需求,没有冗余的装饰性设计,完全贴合量产刀具的工程实际形态。

  从结构功能来看,钻头最前端的钻尖部分是核心切削区域,两条对称分布的主切削刃承担主要的材料去除工作,横刃位于钻尖最中心,负责切入工件时的定心,避免钻孔初期出现滑移偏位,这也是很多新手钻孔时容易出现孔位偏移的核心影响因素——横刃修磨不到位会导致轴向抗力陡增,定心精度大幅下降。两条螺旋形态的排屑槽沿着钻身从钻尖一直延伸到柄部方向,槽型的螺旋角度直接影响切屑的排出效率:针对塑性材料加工的钻头通常采用大螺旋角设计,让切屑更容易顺着槽体向外导出,避免切屑堵塞在孔内刮伤已加工孔壁,甚至造成钻头扭断裂刀;而针对脆性材料加工的钻头螺旋角会适当减小,提升刀体自身的结构刚性,承受更大的进给抗力。

  钻身部分的刃带结构是很多建模时容易忽略的细节,这款模型里完整还原了两条对称的刃带,也就是钻头外径上的凸起棱边,它的作用一方面是在钻孔过程中引导钻头沿着孔壁行进,保持钻孔的直线度,另一方面可以减少钻身和孔壁的接触面积,降低摩擦发热,减少刀具磨损。刃带的外径尺寸存在微小的倒锥设计,也就是从钻尖向柄部方向外径逐渐小幅减小,这个细节在模型里也有体现,实际生产中这个倒锥量通常控制在每100mm长度0.03-0.1mm区间,避免钻头在孔内出现卡滞。

  柄部是钻头和装夹设备连接的部分,这款模型采用的是直柄结构,适配常规的钻夹头装夹,这类柄部通常用于小直径钻头,装夹时依靠夹爪的摩擦力传递扭矩,设计时需要保证柄部的圆柱度公差,避免装夹后出现径向跳动,导致钻孔孔径扩大、钻尖磨损不均。如果是大直径钻头通常会采用锥柄结构,依靠锥面的自锁特性传递更大扭矩,不需要过大的夹紧力就能实现可靠装拆。

  从设计思路层面,这类刀具建模首先要确定核心参数:钻头直径、螺旋角、钻头顶角、横刃宽度、刃带宽度、排屑槽深度、柄部直径与有效刃长、总长。建模时通常先绘制钻尖部分的切削刃轮廓,通过螺旋扫描命令生成排屑槽的实体切除特征,再对钻尖部分进行切削刃的倒角修形,还原主后刀面、副后刀面的角度关系,最后添加刃带、柄部的细节特征。需要注意的是排屑槽的截面轮廓不是规则的圆弧,而是经过优化的复合曲线,要保证切屑在槽内有足够的卷曲空间,同时保证钻芯有足够的厚度——钻芯厚度从钻尖向柄部逐渐递增,这个增量设计是为了提升钻身的刚性,避免长钻头加工时出现弯曲振刀,很多入门建模者容易做成等厚度钻芯,和实际刀具结构存在偏差。

  在实际应用场景中,这类钻头适配的设备非常广泛,从台式钻床、立式钻床、摇臂钻床,到加工中心、手电钻、磁力钻都可以装夹使用,加工材料覆盖碳钢、合金钢、铸铁、有色金属、塑料、木材等多种材质,只需要根据加工材料调整钻头的刃磨角度、切削参数即可。安装时需要保证柄部清洁无毛刺,夹爪夹紧位置尽量靠近钻身,减少悬伸长度,降低加工时的振动;钻孔过程中需要根据材料特性匹配进给量和转速,塑性材料加工时要及时断屑,避免长切屑缠绕钻身造成安全隐患,硬质合金钻头加工时要避免骤冷骤热,防止刀体出现裂纹。

  从安装边界来看,直柄钻头的装夹深度需要匹配夹头的夹持范围,通常柄部插入夹头的深度不小于柄部直径的1.5倍,保证足够的夹紧力,避免加工时钻头打滑转动;有效刃长需要大于待钻孔的深度,保证排屑槽有足够的长度伸出工件表面,让切屑能够顺利排出,不会被挤压在孔底。如果是加工深孔,还需要考虑钻头的排屑和冷却,定期退刀排出切屑,加注切削液降低切削温度,延长刀具使用寿命。
