小型增压水泵爆炸视图结构设计

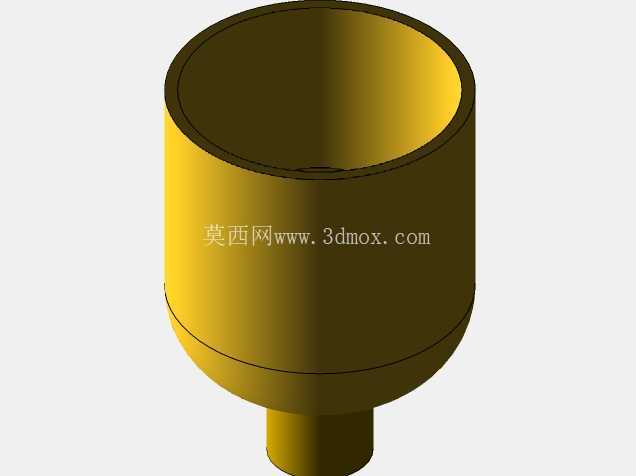

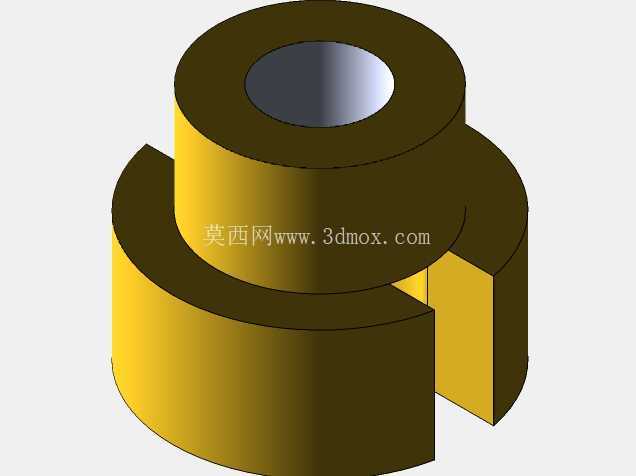

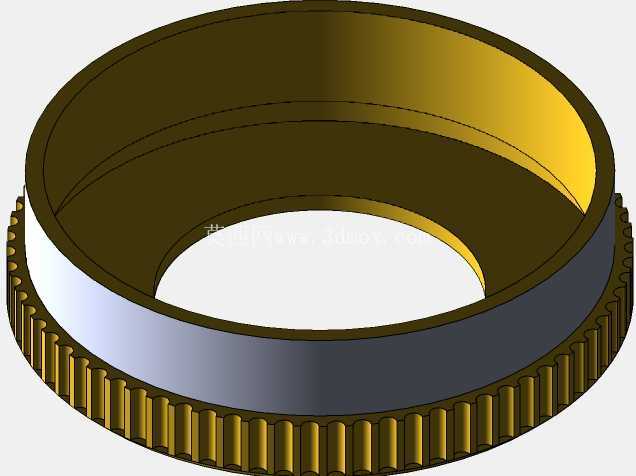

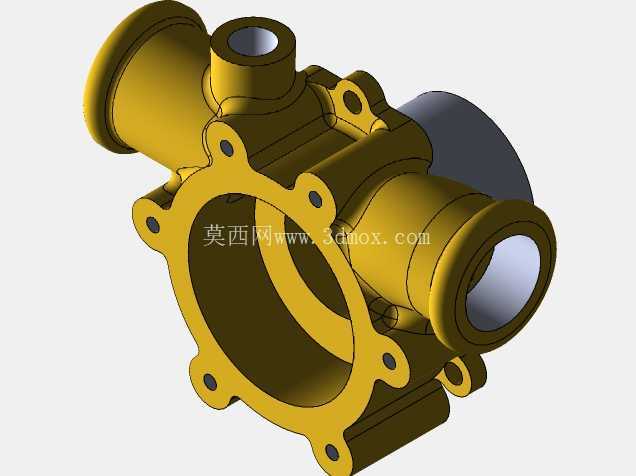

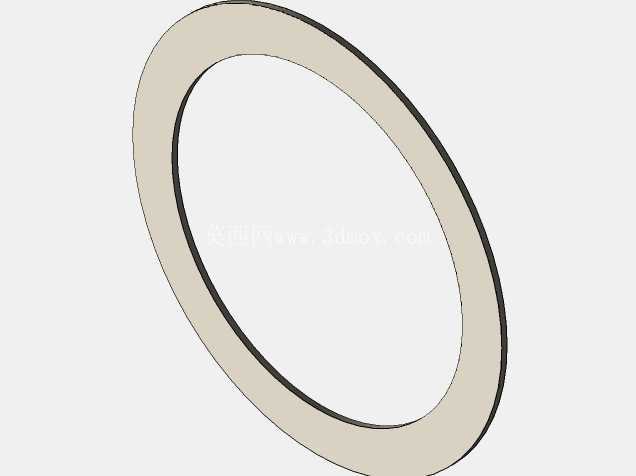

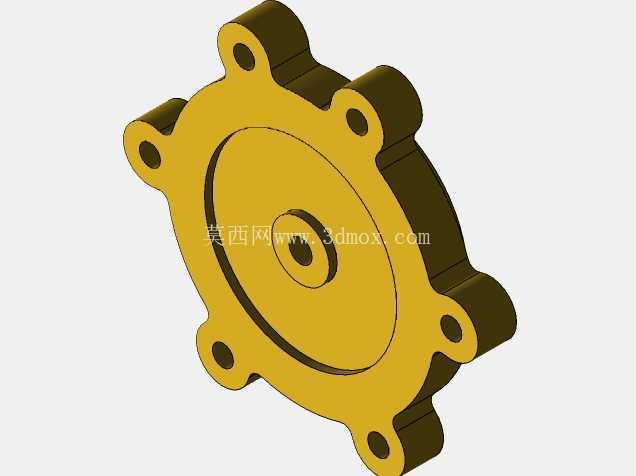

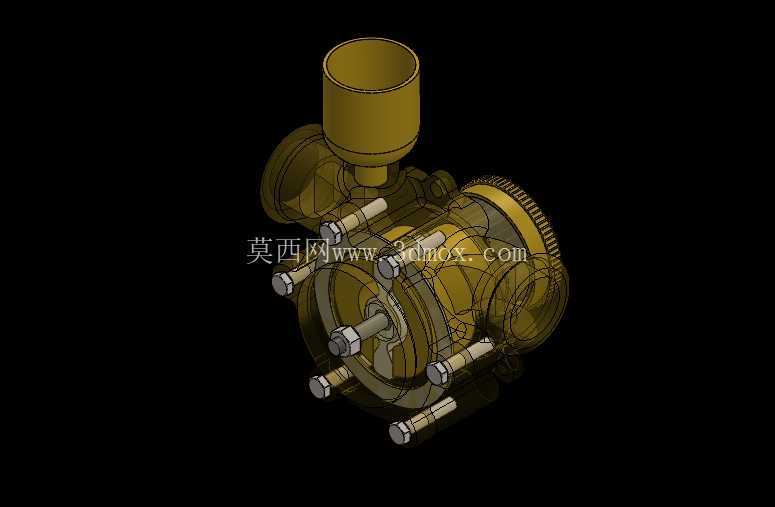

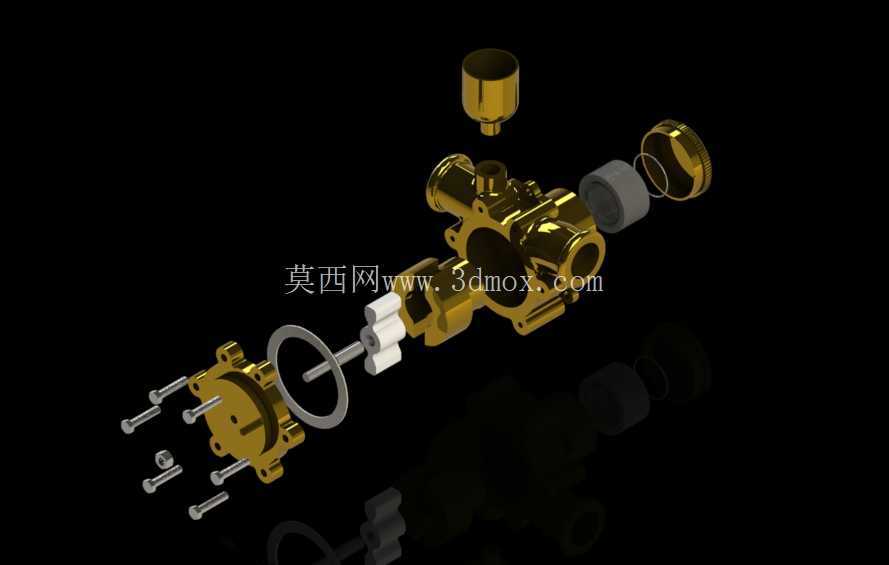

　　这款泵体结构的三维设计，核心面向民用供水、小型设备循环冷却、园艺灌溉这类对安装空间有严格限制的应用场景，区别于大流量工业输水泵，它的核心定位是小流量高扬程的流体增压，适配管径普遍在4分至6分的民用管路系统，实际使用中可以解决高层住户供水末端压力不足、小型冷水机循环流量不够、露台喷淋系统扬程不足这类常见工程问题。从拆解的爆炸视图能清晰看到整个泵的装配逻辑，设计阶段优先考虑了部件的加工工艺性与后期维护便利性，没有采用一体化压铸的泵壳结构，而是将泵腔、端盖、进水接嘴、出水接嘴做了分体式设计，各部件之间通过止口定位配合，配合面预留了标准O型圈的安装槽位，不需要额外打密封胶就能实现静密封，后期拆解维护更换密封件时，不需要破坏主体结构，普通用户用常规内六角扳手就能完成拆装。核心的水力转动部件采用了叶轮与轴直连的结构，没有设计额外的联轴器，缩短了整个泵的轴向尺寸，轴与泵壳之间的动密封位置，预留了标准机械密封的安装位，相比传统填料密封，这种密封结构的泄漏量更低，转动阻力更小，适配小功率驱动单元的扭矩输出特性，不会因为密封预紧力过大导致启动卡滞。泵体的连接紧固件全部采用标准内六角圆柱头螺钉，沿端盖圆周均布，螺钉的规格选择上做了统一，整个泵的拆装只需要两种规格的内六角扳手就能完成，减少了现场维护的工具准备成本。

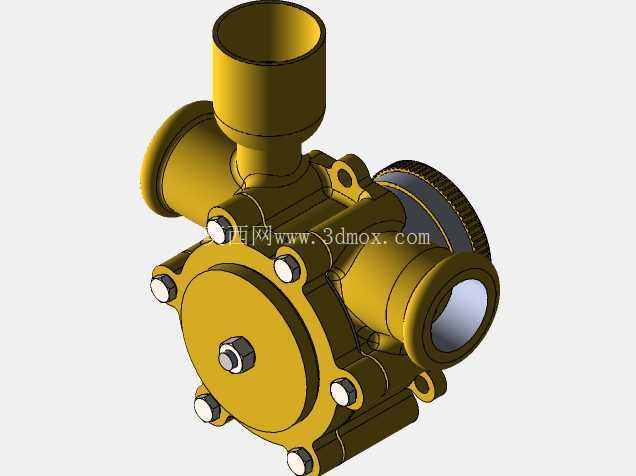

　　进出水接口的位置设计在泵腔的切向与轴向位置，进水口沿轴向正对叶轮中心，能最大程度降低进水阻力，避免叶轮入口处产生气蚀，出水口沿泵腔切向布置，符合离心泵的流体流出轨迹，能减少流体在泵腔内的涡流损失，提升泵的实际运行效率。安装边界上，泵体底部预留了两个标准安装脚，安装孔的孔距适配常见的小型泵类安装支架，安装孔直径预留了M6螺栓的穿装间隙，安装时不需要额外做打孔适配，直接匹配市面通用的减震脚垫就能完成固定，整个泵的最大外轮廓尺寸控制在成年人手掌可握持的范围内，不管是嵌入设备内部安装，还是外置在管路中间，都不会占用过多安装空间。

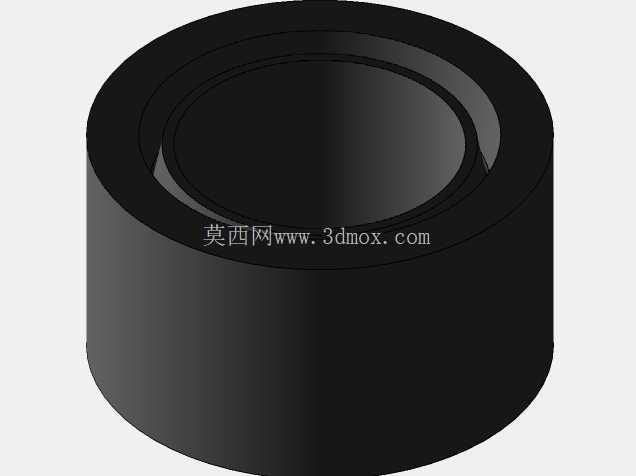

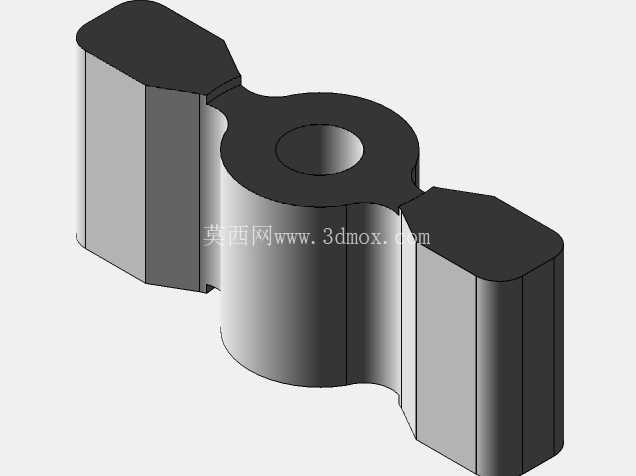

　　设计阶段对各部件的配合公差做了针对性匹配，止口位置采用H7/h6的间隙配合，既保证装配时的同轴度，又不会因为公差过紧导致装配卡滞，轴承安装位采用H7/k6的过渡配合，保证轴承内圈与轴、外圈与泵壳的配合紧度，避免运行过程中出现轴承跑圈的问题。叶轮的流道设计做了圆滑过渡处理，没有尖锐的转角，既减少了流体流动的阻力损失，也降低了铸造或者3D打印加工时的工艺难度，不管是采用金属压铸还是工程塑料注塑，都能顺利脱模，不需要做额外的后处理打磨。泵腔内部的型线完全匹配叶轮的转动轨迹，叶轮与泵腔内壁之间预留了0.3mm的均匀间隙，既避免运行过程中叶轮与泵腔刮擦，又能减少间隙处的流体回流，保证泵的容积效率。

　　从装配顺序来看，整个泵的装配流程不需要专用工装，先将机械密封套装在泵轴上，再将叶轮压装到轴端，之后将轴组件穿入泵壳的轴承位，依次装上两侧轴承，再将端盖对准止口扣合，拧紧紧固件，最后装上进出水接嘴就能完成总装，整个装配流程单人工况下十分钟内就能完成，适合批量组装的生产场景。实际选型时，这款泵的结构可以适配不同功率的驱动单元，只需要调整泵壳后端的连接法兰尺寸，就能匹配不同规格的电机，不需要改动核心水力部件的结构，具备一定的通用拓展性，能覆盖不同扬程、流量需求的细分场景。
