12V汽车雨刮系统配套喷水水泵结构

　　车载风窗洗涤系统的核心执行部件，这款12V直流驱动的喷水水泵，主要适配乘用车辆、轻型商用车辆的前挡风玻璃雨刮洗涤回路，在实车布置中通常安装于洗涤液储液壶的侧方安装位，通过插接式接口与壶体内部连通，出水口通过橡胶软管对接雨刮臂下方的喷嘴组件，当驾驶员拨动洗涤控制拨杆时，水泵接通车载12V直流电源，将储液壶内的玻璃洗涤液加压输送至喷嘴，以扇形雾化形态喷射到风挡玻璃表面，配合雨刮胶条的往复刮动，清除玻璃表面附着的灰尘、泥点、昆虫残渍、路面积水带起的油膜等遮挡视线的杂质，保障驾驶过程中的前方视野清晰度，尤其在雨天、非铺装路面行驶、高速长途行驶场景下，稳定的喷水压力与流量直接影响风挡清洁效率，避免干刮导致的玻璃划伤与胶条异常磨损。

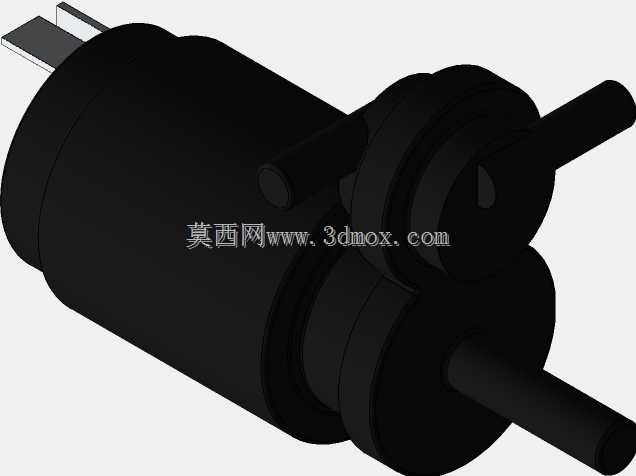

　　从结构设计逻辑来看，这款水泵采用集成式直流电机与叶轮泵腔同轴布局，整体为圆柱式主体结构，侧方伸出的进水接头与泵腔低位连通，轴向伸出的出水接头沿电机轴线方向布置，这种布局能够最大化缩小安装所需的径向空间，适配多数车型储液壶侧面的预留安装孔位，安装时仅需将进水端插入储液壶对应的密封胶圈孔位，通过径向的卡扣结构完成轴向限位，不需要额外的螺栓固定，装配工序简单，能够适配整车厂总装线的快装需求，也便于售后维修时的快速更换。泵体内部的叶轮采用离心式结构设计，电机输出轴直接驱动叶轮旋转，在泵腔内部形成负压将洗涤液从储液壶吸入，再通过叶轮的离心作用将液体加压后从出水端送出，这种结构对洗涤液中的少量杂质容忍度较高，不会因为小颗粒杂质进入泵腔出现卡滞，同时工作噪音控制在较低区间，不会在车内形成明显的工作异响。

　　从安装边界尺寸来看，这款水泵主体圆柱段直径适配常规车型储液壶的22-26mm安装孔径，整体轴向长度控制在100mm以内，侧方进水接头的伸出长度不超过20mm，出水接头外径适配内径8mm的标准洗涤系统橡胶软管，电气接插件采用车用标准两针插接结构，针脚间距为标准6.3mm规格，能够直接对接整车线束端的对应接插件，不需要额外做转接处理。泵体外壳采用耐洗涤液腐蚀的改性PP材质注塑成型，电机部分做了密封灌胶处理，防护等级达到IP65级别，能够适应发动机舱内的高低温交变环境、潮湿环境以及少量泥沙飞溅的使用场景，在-40℃到85℃的工作温度区间内都能保持结构强度与密封性能，不会因为低温环境下洗涤液结冰膨胀出现泵体开裂，也不会因为夏季发动机舱的高温导致材质老化变形。

　　在实际选型匹配过程中，需要注意这款水泵的额定工作电压为12V，仅适配12V车载电气系统的车型，不可直接用于24V电气系统的商用车，避免电机过压烧毁；同时其额定流量能够满足两个前风挡喷嘴同时喷水的压力需求，如果车辆加装后风挡洗涤喷嘴，需要确认泵的流量余量是否足够，必要时选择双出口版本的同系列泵体。建模过程中需要重点关注安装卡扣的位置尺寸、接插件的插针方向、进出水接头的角度，这些尺寸如果出现偏差，会直接导致实车装配时出现干涉、密封不严、接插件无法对接等问题，建模时需要还原泵体表面的加强筋结构，这些结构不仅是为了提升泵体外壳的结构强度，也能在安装时起到导向定位的作用，与储液壶安装位的对应卡槽配合，保证泵体安装后不会出现周向转动，避免出水接头角度偏移导致的软管弯折堵流。
