自行车减震悬架螺旋弹簧结构设计

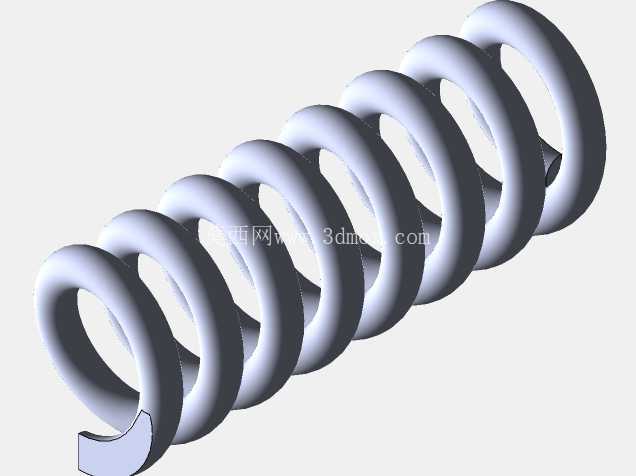

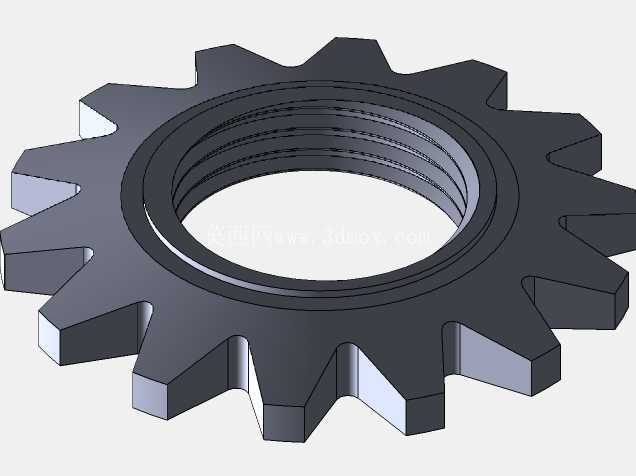

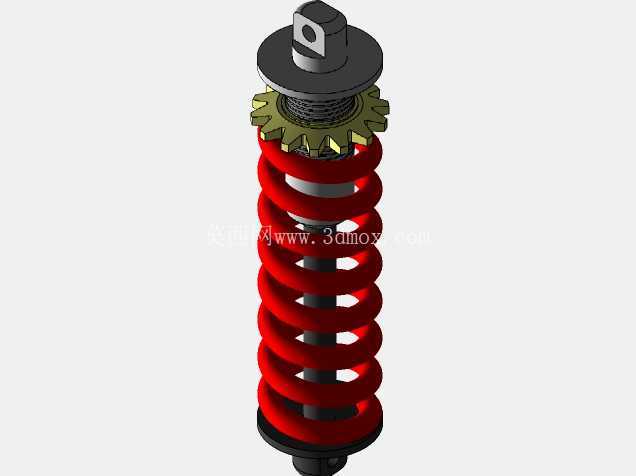

　　日常骑行场景里，不管是山地越野的颠簸林道、城市通勤的井盖减速带，还是休闲骑行的非铺装路面，悬架都是直接决定骑行舒适度与操控稳定性的核心部件，这套带螺旋弹簧的自行车悬架结构，主要承担车架与车轮之间的力传递与震动缓冲作用，能把路面传来的高频、大振幅冲击通过弹簧形变吸收，避免刚性冲击直接传递到骑乘者身上，同时在车轮越过障碍后快速回位，保证轮胎始终贴合地面，维持抓地力避免打滑或失控。从结构设计逻辑来看，这套悬架采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧选用等节距等直径的圈体设计，圈与圈之间预留了足够的压缩行程余量，避免极限压缩工况下出现并圈碰磨的问题，弹簧上下两端都做了磨平处理，保证和上下安装座的贴合面平整，受力时不会出现偏载歪斜的情况。上端的安装座集成了带齿状的调节结构，这个齿圈是用来调整弹簧预压量的，转动齿圈就能改变弹簧的初始预紧力，适配不同体重的骑乘者、不同路况的减震软硬需求——预压量大的时候弹簧初始刚度表现更硬，适合大落差、高强度的越野骑行，能支撑更大的冲击载荷避免打底；预压量小的时候减震反馈更软，适合城市铺装路面的细碎震动过滤，提升日常骑行的舒适度。上端的吊耳式安装结构采用单耳铰接设计，安装孔位做了同轴度公差约束，和车架连接后可以绕铰接轴小幅摆动，适配悬架压缩、回弹过程中的角度变化，避免出现运动卡滞。

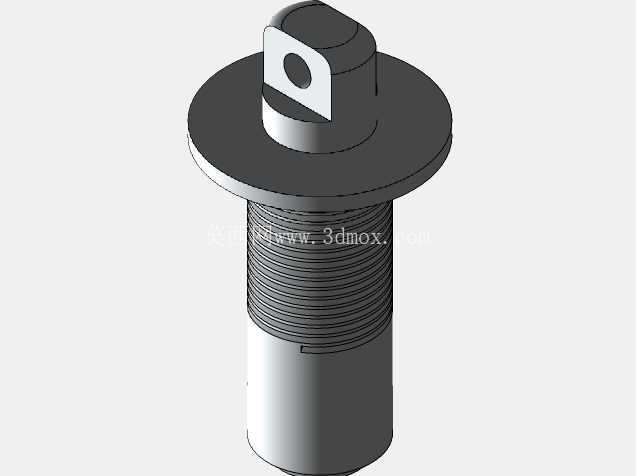

　　中间的阻尼杆贯穿弹簧中心，和弹簧形成同轴装配关系，既承担导向作用，保证弹簧压缩回弹过程始终沿轴向运动，不会出现侧向弯曲变形，也能通过内部的阻尼结构限制弹簧的往复弹跳，避免过坎后出现多余的余震，提升操控的跟手性。下端的安装座采用平面贴合结构，和车轮摇臂连接后能均匀传递载荷，座体边缘做了翻边限位，把弹簧下端牢牢卡在定位槽里，长期颠簸使用也不会出现弹簧移位脱出的问题。做三维建模的时候，首先要确定悬架的总行程参数，一般民用休闲自行车的悬架压缩行程在50-80mm区间，山地越野款可以做到100-150mm，建模时要先把上下安装点的中心距、极限压缩后的最小长度、最大伸长后的极限长度这几个安装边界尺寸定死，避免后续装配到整车上时出现运动干涉。弹簧的参数设计要匹配目标载荷，比如针对体重60-90kg的骑乘者，弹簧线径、中径、有效圈数要经过刚度校核，保证额定载荷下的压缩量在行程的15%-25%区间，也就是预压 sag 值处于合理范围，既不会一坐上去就压下去大半行程，也不会硬到压不动失去减震效果。齿状调节圈的齿形做了等距梯形齿设计，每个齿的卡位角度一致，转动调节时的档位清晰，不会出现滑牙跳档的问题，齿圈和上安装座之间采用螺纹配合，螺纹的导程和调节档位匹配，每转动一个齿位对应的预压量变化控制在1mm左右，方便使用者精细化调整减震软硬。

　　建模过程中所有配合面都要预留合理的装配公差，比如阻尼杆和导向套的间隙控制在0.05-0.1mm，既保证滑动顺畅，又不会出现旷量异响；弹簧和上下安装座的定位槽采用间隙配合，单边间隙0.2-0.3mm，方便装配同时不会出现径向窜动。实际应用中，这套悬架结构除了用在常规自行车上，也可以适配小型电动两轮车、卡丁车的前轮减震结构，只要调整弹簧刚度和安装孔位尺寸，就能匹配不同载荷的减震需求。结构上没有采用复杂的多连杆结构，整体零件数量少，后期维护只需要定期清理弹簧缝隙里的泥沙、检查阻尼杆的密封件是否漏油即可，维护成本很低。

　　建模时所有零件都做了参数化关联，调整弹簧线径、圈数、安装座尺寸的时候，相关配合零件的尺寸会自动更新，方便针对不同车型做快速改型设计，比如做儿童自行车悬架的时候，只需要缩小弹簧中径、降低弹簧刚度、缩短总行程，就能快速适配儿童车型的载荷与安装空间要求，不需要重新从零开始搭建模型。另外要注意的是，上端铰接孔和下端安装面的位置度公差要严格控制，不然装配到整车上后会出现悬架偏斜，导致弹簧受力不均，长期使用会出现弹簧单侧疲劳断裂、阻尼杆磨损漏油的问题，建模时要把这些形位公差要求在三维模型的标注里体现出来，方便后续加工、装配环节把控精度。
