太阳能电动车辆轮毂连接轴总成

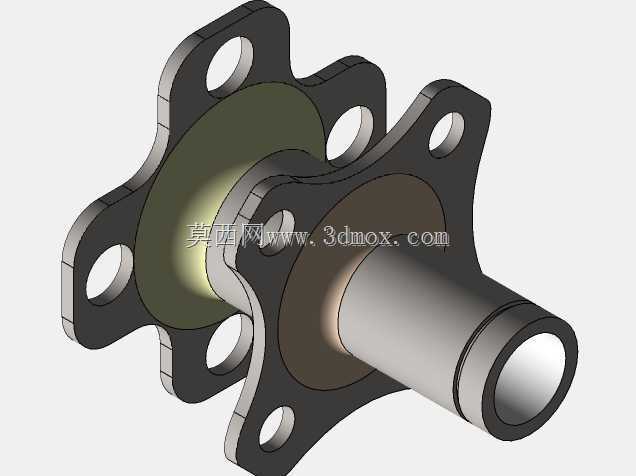

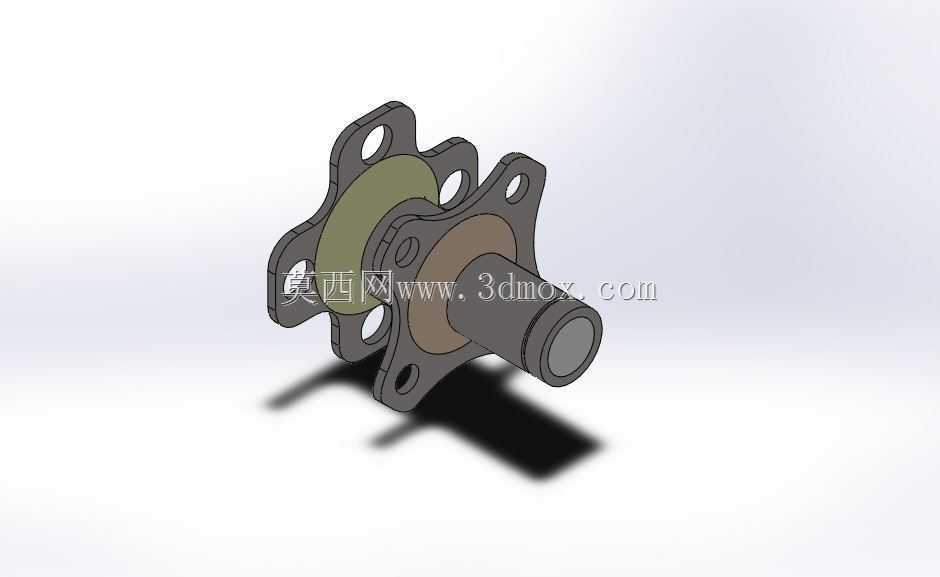

　　这套轮毂连接轴总成面向小型电动车辆与太阳能竞赛车辆的行走端使用，核心承担车轮侧旋转支撑、制动盘或轮辐安装定位、悬架侧载荷传递三类功能。结构上采用一体化短轴搭配四瓣形安装法兰的布局，轴段从法兰中心向外延伸，末端预留轴承配合圆柱面，法兰盘面沿周向分布多组通孔，既可以直接对接轮辐安装面，也能够适配制动盘、链轮座等外围附件。在小型 Baja 越野车辆、学生方程式赛车以及太阳能通勤样车的底盘布置中，这类轴件往往处于轮心与悬架摆臂的交汇位置，车辆行驶过程中路面冲击、驱动扭矩、转向侧向力都会经由该部件传递到车架，因此法兰与轴身的过渡圆角、孔位壁厚都需要在建模阶段反复校核。从安装边界来看，四耳法兰的外轮廓尺寸决定了轮辋内侧的避让空间，

　　轴段的直径与长度则直接匹配轮毂轴承内圈、轴端锁紧螺母以及油封的安装位置；建模时轴身各段采用阶梯圆柱设计，不同轴径分别对应轴承配合位、隔套限位位与轴端螺纹位，装配后轴承内圈可通过轴肩实现轴向定位，避免车轮运转时出现窜动。法兰盘面上的安装孔按照轮辐螺栓分布圆排布，孔位周边做了局部加厚处理，分散螺栓预紧力带来的局部应力；花瓣式的外轮廓在保证安装刚度的前提下去除了多余材料，降低非悬挂质量，对于电动车辆提升续航、竞赛车辆优化操控响应都有实际意义。实际工况中，车辆经过颠簸路面时，法兰根部会承受反复弯曲载荷，轴颈与轴承配合处则持续承受旋转剪切，三维结构设计阶段将法兰与轴身设置为一体成型结构，省去分体装配的连接间隙，提升同轴度。

　　轴端中心的封闭端面可适配防尘盖或转速传感器安装座，满足不同底盘配置的拓展需求；法兰背面的贴合平面经过平整化处理，与轮辐或制动盘贴合时能够保证接触面积均匀，避免螺栓松动。针对太阳能车辆轻量化的需求，整体结构在法兰外缘做了弧形切边，既没有破坏螺栓孔周边的承载壁厚，又有效削减了铸件或机加工件的整体重量；轴身中段的加粗过渡段则提升了抗扭截面系数，应对电机直驱或链传动传入的驱动扭矩。在整车装配流程中，该总成先压入轮毂轴承，再从轮辋中心穿入，法兰侧通过螺栓与车轮支架锁紧，轴端配合锁紧件完成轴向固定，后续维护时拆解轮端即可更换轴承或密封件，拆装路径清晰。建模过程中所有配合面均按照实际机加工公差思路预留尺寸基准，法兰孔位、轴颈同轴度、贴合面平面度都可直接作为后续工程图绘制的参考，能够为行走系统选型、轮边结构优化以及小批量样件加工提供完整的三维结构依据。
