CSWP认证考核用机械结构练习件

　　在机械设计从业者的技能评定体系中，这类结构练习件是验证建模逻辑、尺寸管控能力的核心载体，不同于量产的工业零部件，它的核心作用是在考核场景下，检验设计者对草图约束、特征生成、装配基准匹配的综合掌握程度。从实际应用场景来看，这类构件常作为职业技能等级考核的实操题目载体，也会被企业用于新入职结构工程师的建模能力摸底，还能作为三维建模教学中的进阶练习素材，帮助学习者掌握复杂特征的构建逻辑。

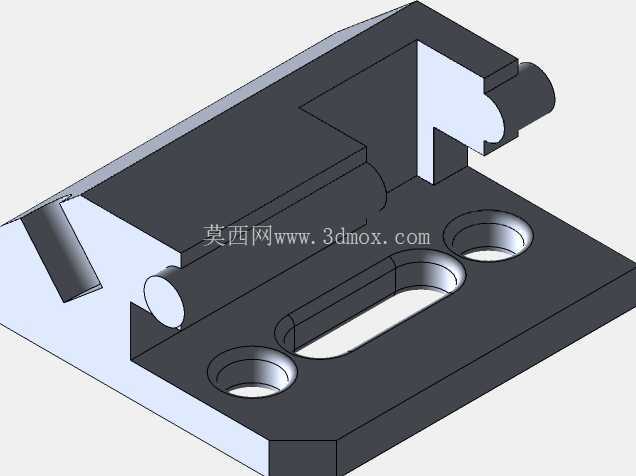

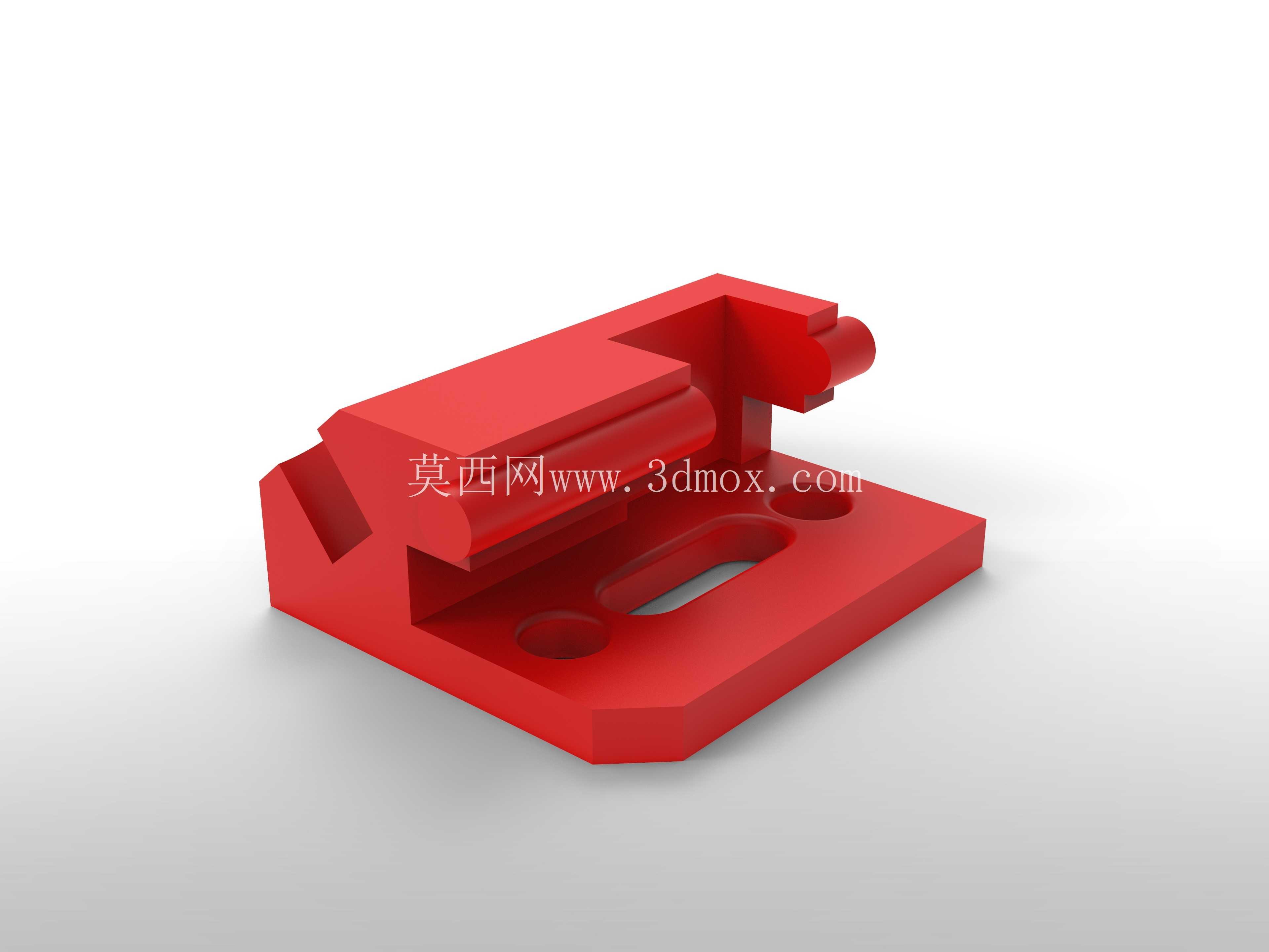

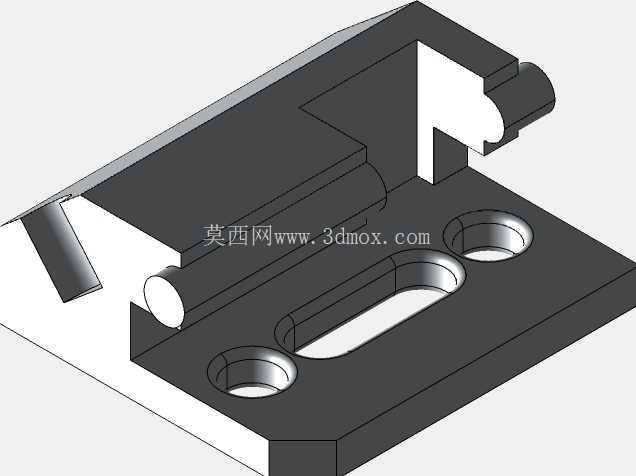

　　从结构功能特性来看，该构件集成了多种常见的机械结构特征：底部的安装基板带有两个沉头安装孔，可通过螺栓实现与安装基准面的固定，基板上开设的长圆形腰型孔，能够在安装时提供一定的位置调整余量，补偿加工或装配带来的位置偏差，这也是工业设备中安装板类零件的典型设计方式。基板上方的支撑结构带有圆弧过渡的凸台，一侧伸出的圆柱凸轴可作为铰接配合的基准轴，与对应带孔构件形成转动副，实现部件间的相对转动功能；结构上开设的矩形避让槽，能够在装配时为相邻构件提供运动空间，避免运动过程中发生结构干涉，这类避让结构在自动化设备的运动机构设计中十分常见。

　　在设计思路层面，该构件的特征排布遵循了机械加工的工艺逻辑，所有的棱边都做了合理的圆角处理，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能降低应力集中系数，提升构件的结构强度。建模过程中需要先确定底部安装面作为全局设计基准，所有后续特征的尺寸标注都以该基准为参照，保证尺寸链的合理性；凸台部分的拉伸特征需要与基板特征做合并处理，圆柱凸轴的同轴度需要与对应安装孔的基准保持一致，腰型孔的中心距需要匹配常用安装孔位的间距规范，沉头孔的深度与直径要适配对应规格的内六角螺栓头部尺寸，确保螺栓安装后头部不高出安装面。

　　从安装边界来看，该构件的底部安装面为平面，整体安装占用的平面空间由基板的外轮廓尺寸决定，两个沉头孔的中心距是安装时的核心定位尺寸，腰型孔的长度方向调整范围需要结合实际安装场景的公差要求确定；圆柱凸轴的伸出长度决定了与之配合构件的最大厚度，凸轴的直径公差需要满足铰接配合的间隙要求，保证转动顺畅无卡滞。结构上的各个避让槽的深度与宽度，需要匹配相邻运动构件的运动轨迹，预留足够的安全间隙，避免运行过程中出现碰撞。这类练习件的设计没有冗余的装饰性特征，每一处结构都对应实际机械设计中的典型应用场景，通过完成这类构件的建模练习，能够帮助设计者快速掌握工业零部件设计中的基准选择、尺寸标注、工艺性处理等核心技能，为后续参与实际设备的结构设计打下扎实的基础，也能让从业者在技能考核中快速梳理建模思路，准确完成特征构建，符合三维建模与结构设计岗位的实际能力要求。
