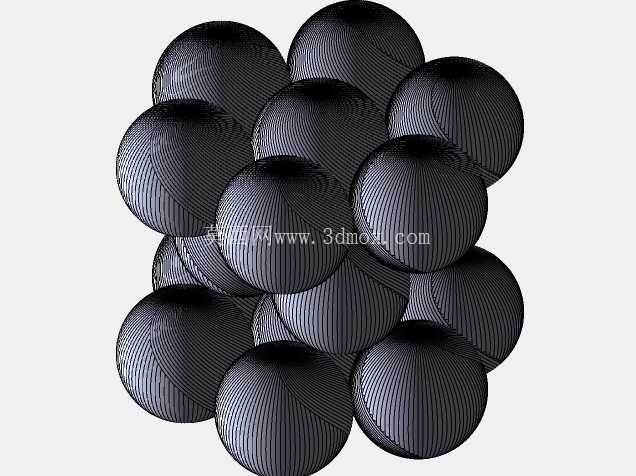

六方密堆积HCP晶体球排布结构展示

项目分类:通用机械零部件 发布时间:2025-01-05 ID:884260
  • 六方密堆积HCP晶体球排布结构展示

  在材料科学教学演示、晶体结构仿真验证、颗粒堆积力学实验的场景中,六方密堆积的球体排布结构是最基础也最核心的参考构型之一。这类结构的核心逻辑是通过球体的最密排堆叠,实现空间利用率的最大化,其理论空间填充率可达74%,是等径球体三维堆积中两种最密排构型之一,和立方密堆积结构共同构成了金属晶体、颗粒填料、多孔材料微观结构的基础参考框架。

  从实际工程应用角度看,这类排布结构的参考价值覆盖多个领域:在粉末冶金工艺设计中,金属粉末颗粒的冷压成型过程,颗粒的初始堆积状态直接影响生坯密度与烧结后的致密度,六方密堆积的理想构型可以作为颗粒堆积密度的理论上限参考,帮助工艺人员判断实际粉末级配的优化空间;在催化材料研发中,负载型金属催化剂的活性组分颗粒如果形成类六方密堆积排布,会直接影响活性位点的暴露比例与反应物的扩散路径,这类三维结构模型可以辅助计算催化层的有效活性面积;在散料输送设备的设计中,颗粒物料在料仓、溜槽内的堆积状态直接影响物料的流动特性,六方密堆积的理想模型可以作为离散元仿真的基础构型,校准颗粒间接触参数的设置,避免仿真结果与实际工况出现过大偏差。

  从结构设计逻辑来看,六方密堆积的排布遵循严格的层间堆叠规则:第一层球体按照六边形最密排方式排布,每个球体与周围六个同层球体相切,形成均匀的三角形间隙;第二层球体嵌入第一层球体形成的三角形凹坑中,每个第二层球体同时与三个第一层球体相切;第三层球体的排布位置与第一层球体的球心位置完全对齐,按照ABAB的层序循环堆叠,最终形成六方对称的整体结构。这种排布方式下,每个球体的配位数为12,即每个球体同时与同层6个、上下层各3个球体相切,接触点均匀分布在球体表面,受力传递路径均匀,在承受外压时可以将载荷通过接触点向周围球体分散,这也是密堆积结构具备较高承载能力的核心原因。

  在三维建模过程中,这类结构的构建需要严格控制层间距与球体位置的对齐精度:同层球体的中心距等于球体直径,相邻两层的层间距为球体直径的三分之根号六倍,这个尺寸是保证上下层球体完全相切的关键参数,如果层间距偏大,会导致层间球体出现间隙,无法形成真实的密堆积状态,如果层间距偏小,则会出现球体间的干涉,不符合实际物理接触状态。建模时需要先构建单层的六边形密排单元,通过线性阵列生成完整的单层球体,再将第二层球体的球心定位到第一层三个相邻球体的中心垂线上,按照计算得到的层间距偏移后,再沿垂直方向循环阵列即可得到完整的六方密堆积结构。需要注意的是,六方密堆积的晶胞为六方柱形,晶胞参数中底面边长等于球体直径,晶胞高度为层间距的两倍,建模时如果需要截取周期性单元,必须严格遵循晶胞的边界尺寸,避免破坏结构的周期性对称。

  从安装与边界适配角度看,这类球体堆积结构如果用于教学演示模型,外围通常需要配套透明的六方柱形约束外壳,外壳的内壁尺寸需要与最外层球体的轮廓保持0.5-1mm的间隙,既可以避免球体在外壳内出现卡滞,也能保证整体堆叠结构不会因为外力晃动出现层间错位。如果用于离散元仿真的几何模型,需要在堆积结构的外围设置刚性边界,边界的摩擦系数、恢复系数需要与实际工况中的壁面参数保持一致,才能准确模拟边界对颗粒堆积状态的影响。在颗粒增强复合材料的细观力学建模中,六方密堆积的球体增强相模型可以作为代表性体积单元,通过施加周期性边界条件,计算复合材料的等效弹性模量、屈服强度等宏观力学参数,为复合材料的配方设计提供量化参考。

  很多工程人员在初次构建这类结构时容易出现的问题是层间对齐偏差,比如将第三层球体的位置偏移到第二层的另一组凹坑中,就会形成立方密堆积结构,两种结构的空间利用率相同,但对称性与各向异性特征存在明显差异:六方密堆积结构在垂直于密排面的方向与平行于密排面的方向上力学性能存在差异,表现出一定的各向异性,而立方密堆积结构的各向同性更好,在建模时必须根据实际研究的材料结构特征选择对应的堆叠方式,不能混淆两种构型。另外在构建大尺寸堆积模型时,需要注意边界区域的球体截断处理,如果是模拟无限大介质中的堆积状态,需要采用周期性边界条件将对侧边界的球体进行耦合,避免边界效应影响计算结果;如果是模拟有限容器内的堆积,则需要根据容器的实际形状调整边缘球体的位置,保证球体与容器壁面的接触状态符合实际情况。
