OSB材质箱装FRC机器人控制集成装置

　　这套集成式控制装置主要面向FRC机器人竞赛场景设计，同时也可适配高校机器人教学实训、小型移动机器人原型开发的电控搭载需求，解决了传统电控系统零散布置、转运易磕碰、接线调试效率低的实际痛点。在竞赛备赛的日常训练、场地转运、赛前调试环节，参赛队伍经常需要将整套电控系统在实验室、训练场、比赛场馆之间频繁转移，零散的控制器、电源模块、配电元件如果没有统一的承载结构，很容易出现接线松脱、元件磕碰损坏、接线标识混乱的问题，这套箱装集成结构就是针对这类实际工程痛点开发的。

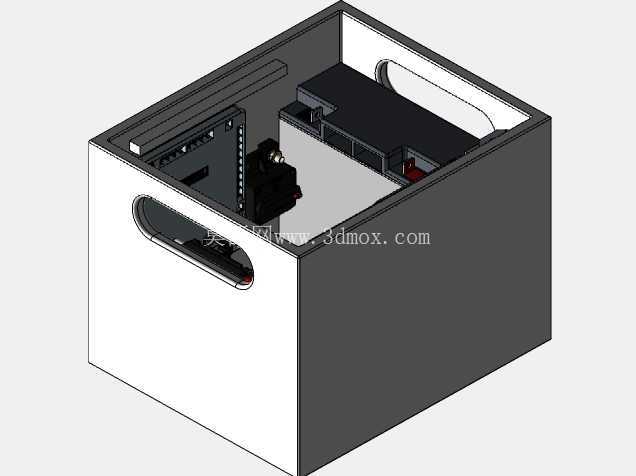

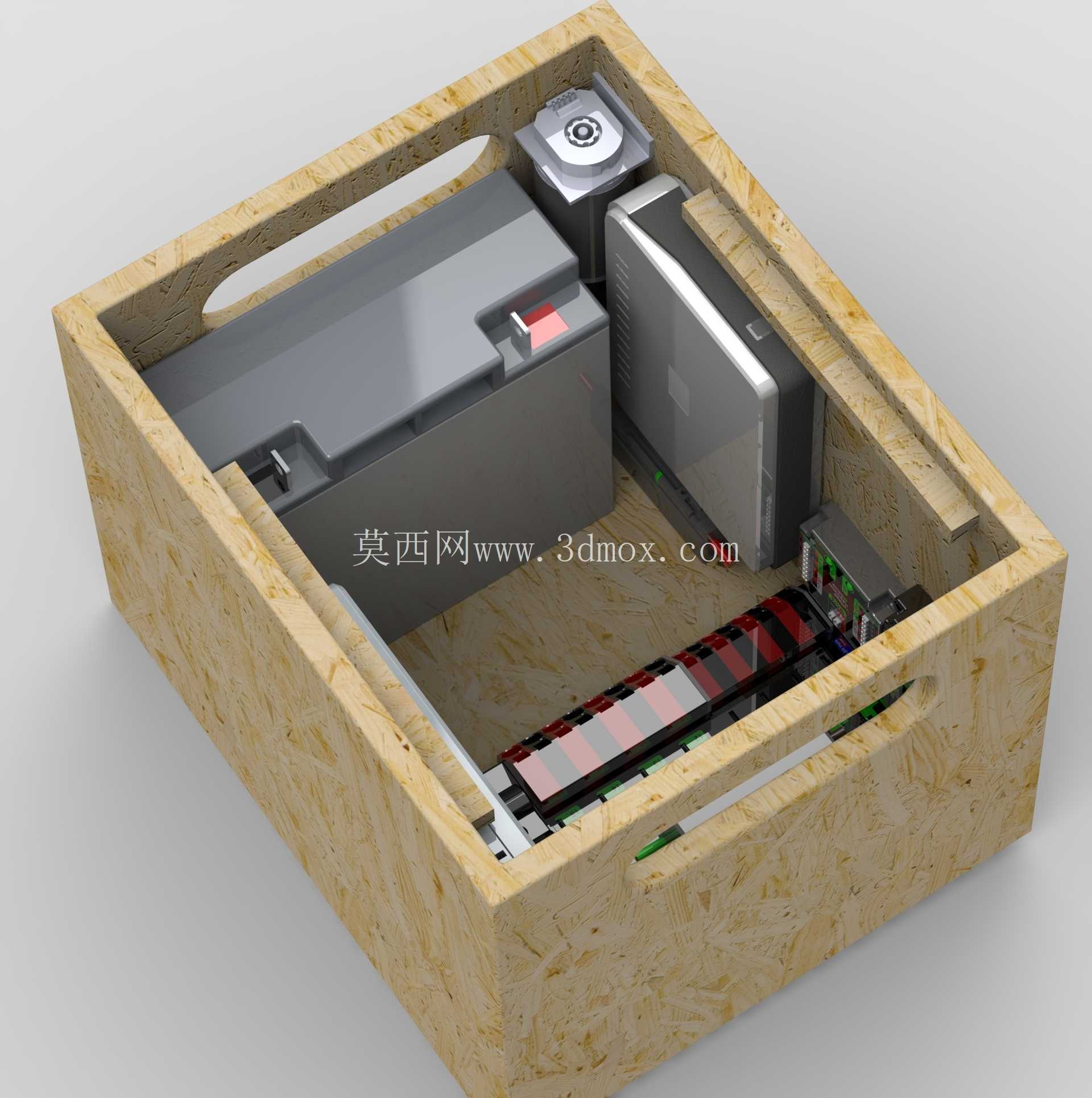

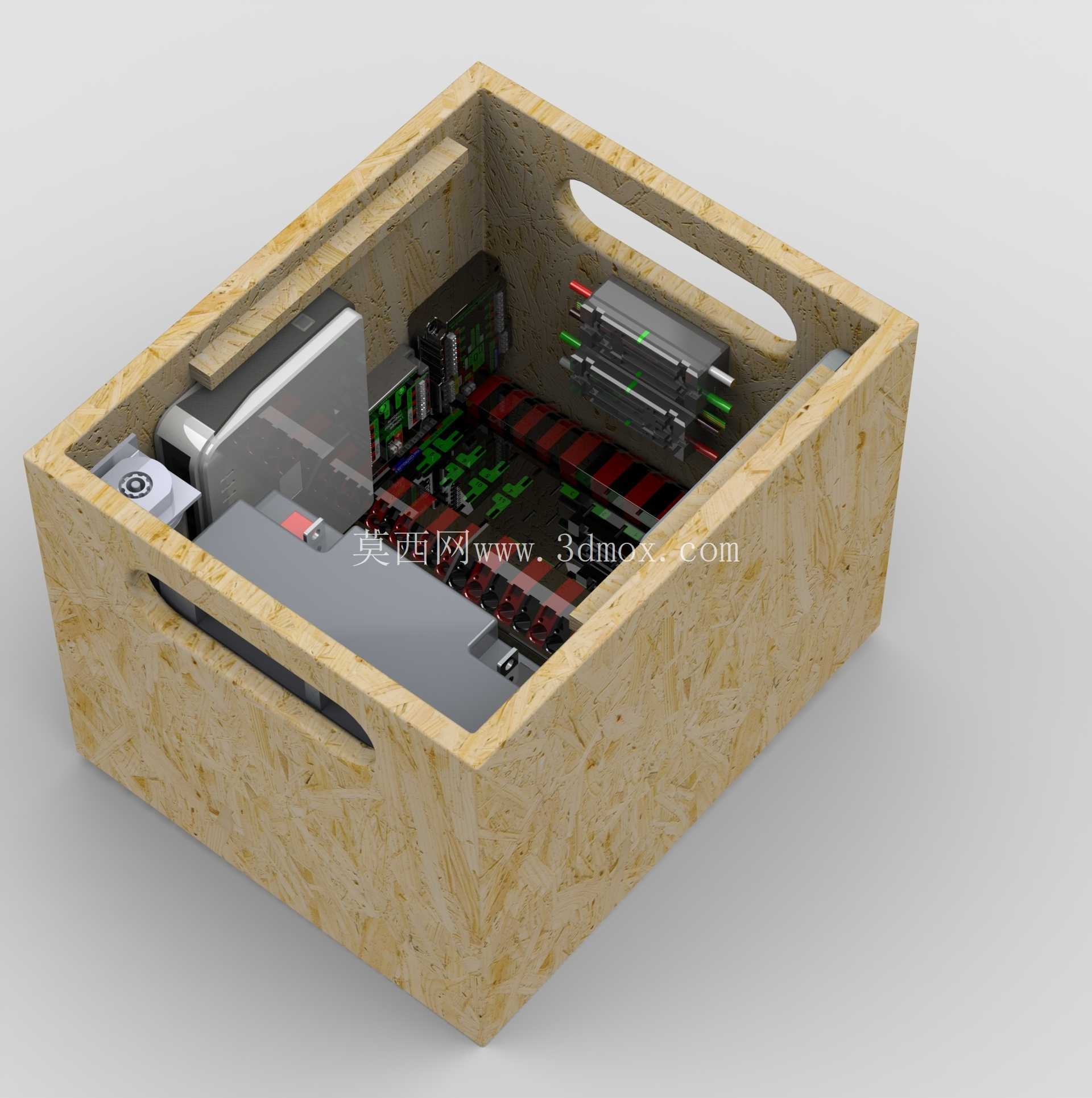

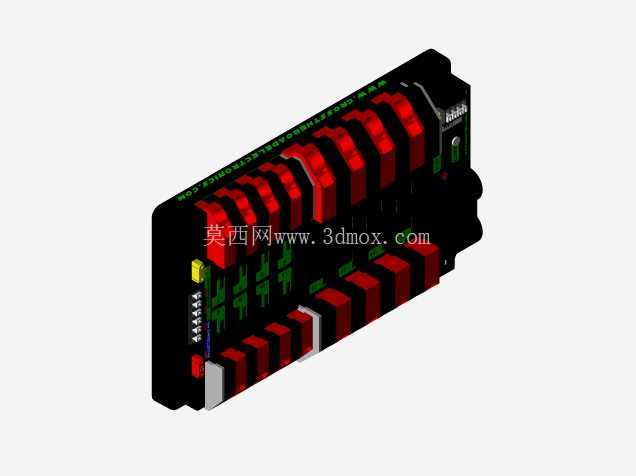

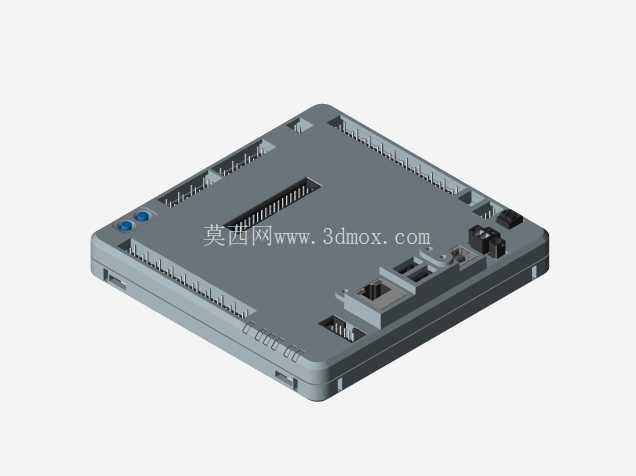

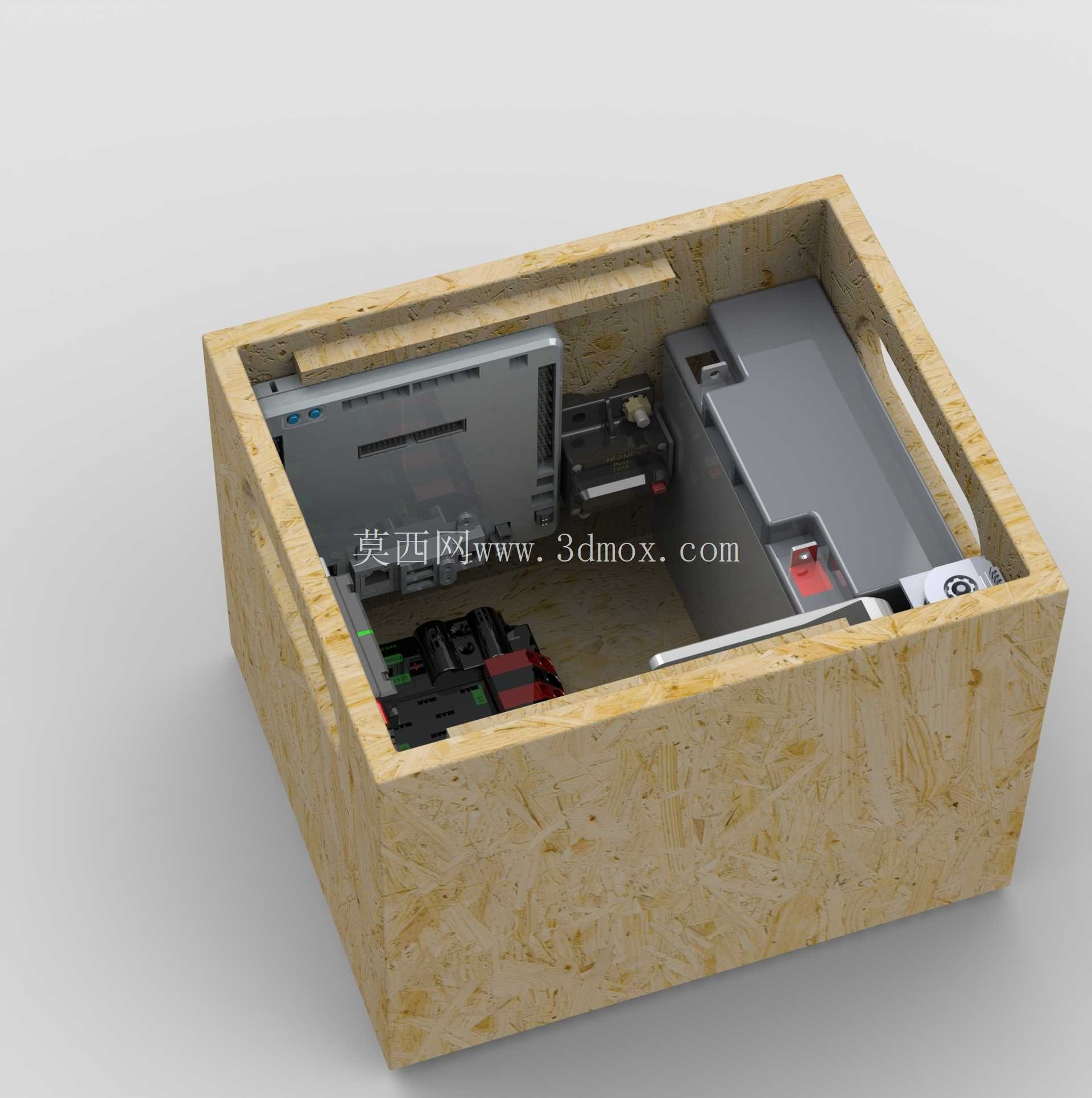

　　整体承载结构采用定向刨花板加工成型，箱体两侧开设一体化抠手槽，无需额外加装金属提手，既降低了整体自重，也避免了外凸提手在堆叠、转运过程中发生勾挂干涉。箱体内部做了分层分区的布局规划，靠近箱体侧壁的区域预留了走线槽位，所有动力线与信号线沿槽位分开布设，避免大电流动力回路对弱电控制信号产生电磁干扰；核心控制器布置在靠近箱体开口的一侧，调试时无需拆卸其他元件即可直接操作调试接口、查看状态指示灯；电源配电模块布置在箱体另一侧的独立区域，与控制板之间预留绝缘隔离间隙，同时在电源模块周边预留了散热空隙，避免长时间大电流工作时热量积聚影响元件稳定性。

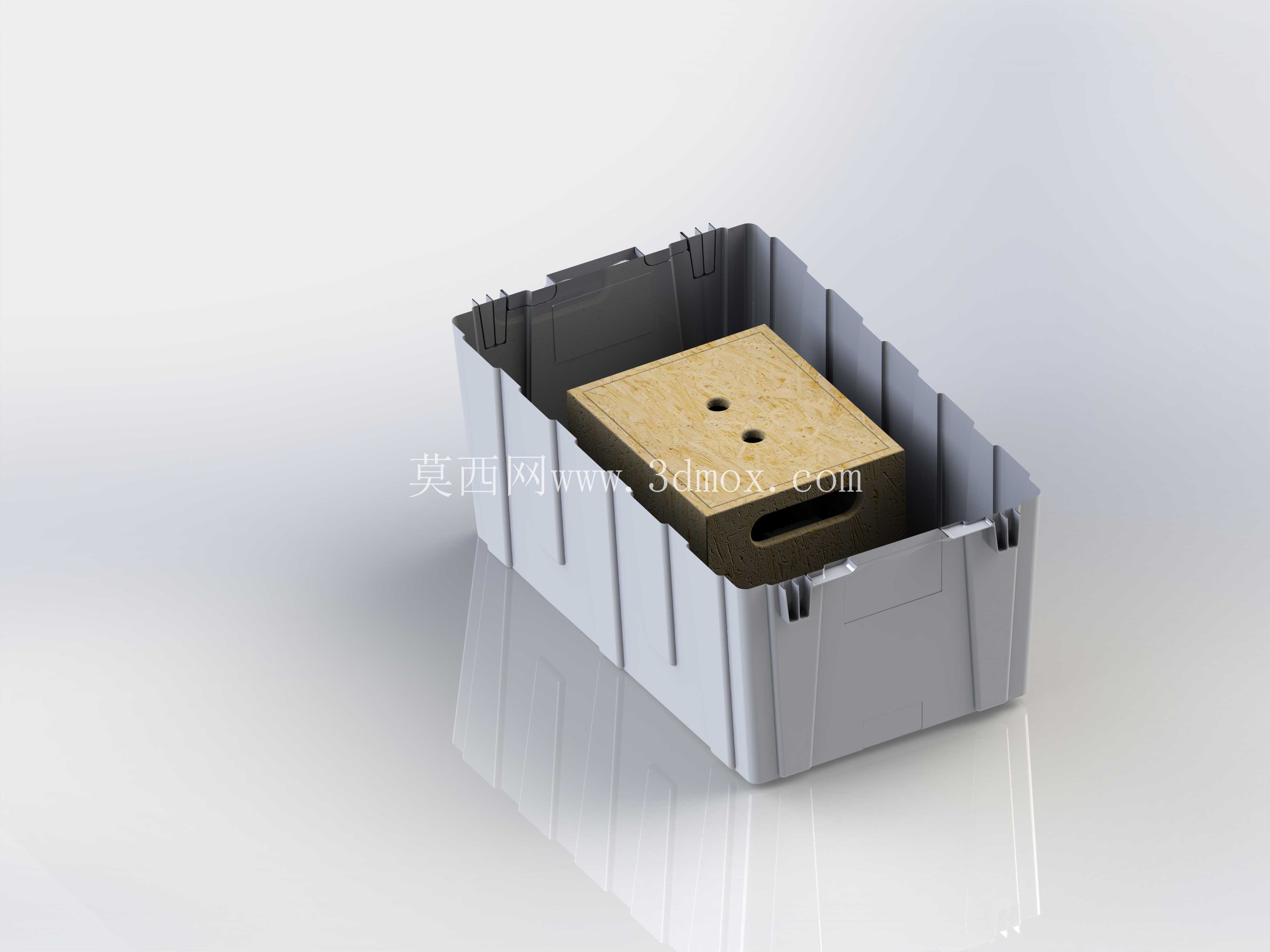

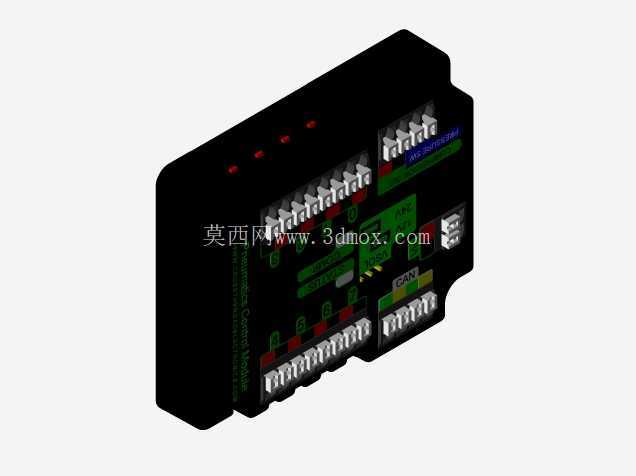

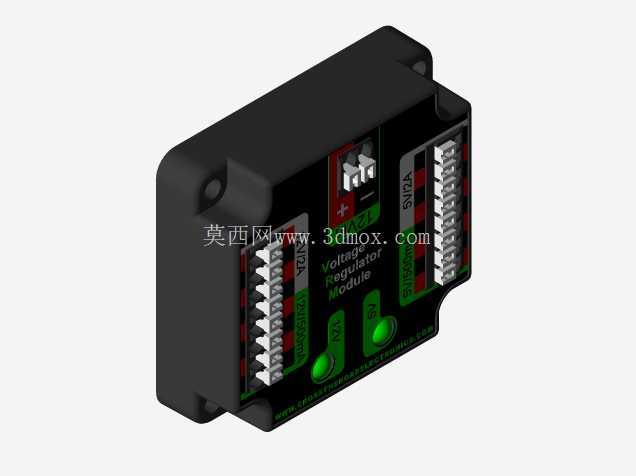

　　从安装边界来看，箱体的内部净尺寸完全覆盖FRC赛事常用的核心控制器、配电板、继电器模块、信号转接板的安装需求，所有元件的安装孔位都做了适配设计，既可以采用铜柱螺接固定，也可以利用扎带配合箱体预设的穿线孔完成快速固定，适配不同备赛阶段的快速改线需求。箱体的边角位置做了局部加厚处理，应对转运过程中的磕碰冲击，避免箱体边角受撞击开裂导致内部元件移位。箱体开口处没有设置额外的箱盖结构，一方面是减轻整体重量，方便单人手提转运，另一方面在调试时可以直接接触所有元件接口，省去开箱盖的步骤，提升赛前调试的效率；如果需要在户外或者多尘环境下临时存放，也可以直接搭配适配尺寸的防尘盖板覆盖开口，不需要对箱体本身做额外改装。

　　在功能设计上，这套集成结构把整套FRC机器人的控制核心都整合在统一箱体内，日常调试时可以直接在箱内完成所有接线测试、程序烧录、功能验证，确认所有电控逻辑正常后再整体接入机器人本体，大幅减少在机器人本体上的接线调试时间，尤其适合比赛现场的快速故障排查——一旦出现电控故障，可以直接将整套控制箱从机器人上拆下，替换备用控制箱快速恢复设备运行，故障件则带回维修区单独排查，不用在赛场的拥挤环境下零散拆换元件。内部的元件布局充分考虑了接线的最短路径原则，电源输入接口靠近箱体边缘的穿线孔，外接电池的动力线可以直接从穿线孔接入，不需要在箱内绕过长距离；信号输出接口同样集中布置在靠近机器人连接侧的位置，所有到机器人执行器、传感器的线束可以统一成束引出，避免线束杂乱勾挂到外部结构。

　　从结构设计的工程细节来看，箱体的板材拼接采用嵌槽加胶接的方式，相比单纯的钉接结构有更好的结构强度，应对频繁转运的振动工况不会出现拼接缝松脱的问题；内部的元件安装位预留了足够的操作空间，插拔接线端子时不需要倾斜其他元件，常规的接线、换件操作都可以在箱内直接完成。箱体底部预留了四个固定安装孔，可以快速将整个控制箱固定到机器人的框架上，安装孔的间距适配FRC机器人常用的铝型材框架安装尺寸，不需要额外做转接件，安装和拆卸都只需要拧动四个固定螺丝，单人即可在一分钟内完成控制箱的整体拆装。

　　这套结构的设计思路没有追求过度的轻量化或者复杂的外观造型，完全围绕竞赛场景下的实际使用需求出发：足够的结构强度应对频繁转运，合理的分区布局提升调试效率，标准化的安装接口适配通用机器人框架，没有多余的冗余结构，在满足所有使用功能的前提下尽可能压缩了整体占用空间，不管是日常实验室存放还是比赛时随机器人转运，都不会占用过多的收纳空间。
