电源变压器安装固定钣金盖结构设计

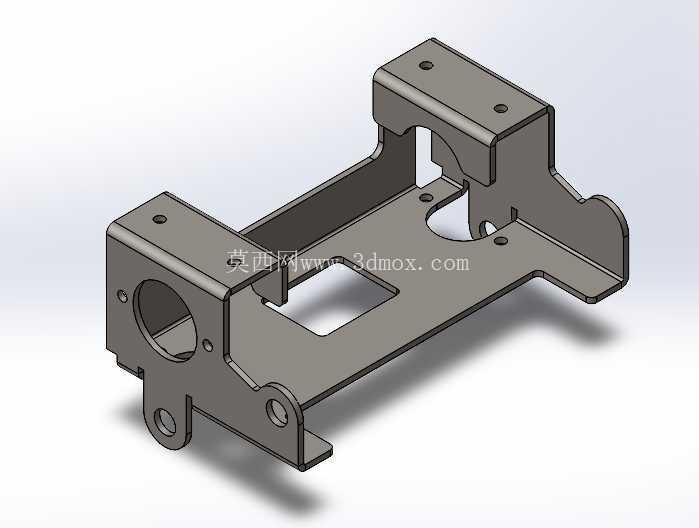

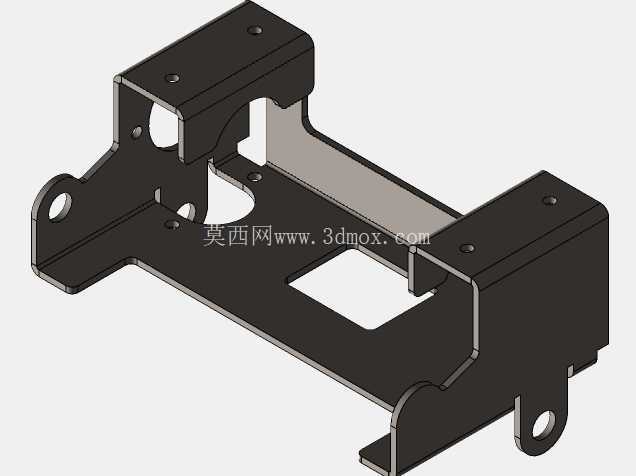

　　在中小功率工频电源变压器的整机装配场景里，这类钣金盖是绕线铁芯组件与外部安装基面之间的核心承载连接件，既承担变压器本体的定位锁紧功能，也为绕组端部、接线端子提供物理防护，避免装配、运维过程中硬物磕碰损伤漆包线绝缘层，同时能在设备运行时约束铁芯的振动位移，降低电磁振动带来的结构异响与连接松脱风险。从结构细节来看，该钣金盖采用一体化折弯成型工艺，整体无额外焊接拼接结构，所有安装位、避让缺口都通过冲压工序一次加工完成，能有效控制批量生产的形位公差，减少后续装配的配作工作量。

　　主体承载平面预留的方形镂空，一方面是为了避让变压器底部的接线柱或者散热凸台，避免装配时出现结构干涉，另一方面也能减少钣金件的整体重量，同时为变压器底部提供一定的空气流通空间，缓解长时间工作时的热量积聚。两侧向上折弯的立板上设置的同轴半圆缺口，是用来卡合变压器铁芯的中心柱或者绕组骨架的定位轴颈，装配时可以先将变压器本体卡入缺口完成预定位，再通过立板上的两个安装孔穿入螺丝锁紧，不需要额外的工装扶持就能完成单人装配，大幅提升产线的组装效率。

　　钣金盖前端延伸出的带孔折弯耳片，是整个组件与设备机箱、安装机架的连接点位，三个分布在不同位置的安装孔形成稳定的三角支撑结构，能承受变压器工作时的自重与小幅振动载荷，避免长期使用后出现固定位变形、组件偏移的问题。设计这类钣金构件时，首先要匹配对应型号变压器的铁芯外形尺寸，确保立板上的定位缺口与铁芯柱的直径公差控制在0.1mm以内，既不能过紧导致装配时卡滞刮伤铁芯绝缘漆，也不能过松导致变压器在壳体内出现窜动。其次要核算各个安装孔的位置边界，确保所有孔位与变压器绕组、接线端子的安全电气间隙满足低压电气设备的安全规范，避免螺丝等金属紧固件距离带电体过近引发绝缘击穿风险。

　　折弯工序的圆角半径需要匹配所选钣金板材的厚度，通常取板材厚度的1到1.5倍，避免折弯处出现应力集中导致开裂，同时所有外露的板材边缘都要做去毛刺处理，防止装配时划伤操作人员的手部，也避免毛刺脱落掉入设备内部引发电路短路。从安装边界来看，该钣金盖的整体轮廓尺寸完全适配常见的壁挂式、机箱内置式电源变压器的安装空间，向下折弯的侧边高度刚好覆盖变压器绕组的下端部，不会超出变压器本体的最大外轮廓，不会额外占用设备内部的宝贵安装空间，各个安装孔的位置也兼容市面上主流的同功率等级变压器的安装孔距，具备一定的通用替换性。在实际设备运维场景中，这种一体化钣金盖的结构也方便后期的变压器拆检，只需要松开前端安装耳的固定螺丝，就能将整个变压器组件连同钣金盖一起从设备中抽出，不需要拆解周边的其他布线与结构件，能大幅缩短故障排查与部件更换的时间。钣金表面采用的是常规的静电喷塑处理，具备基础的防锈与绝缘性能，能适应一般工业设备、民用电器内部的工作环境，不会因为长期处于密闭机箱内出现锈蚀掉屑的问题。
