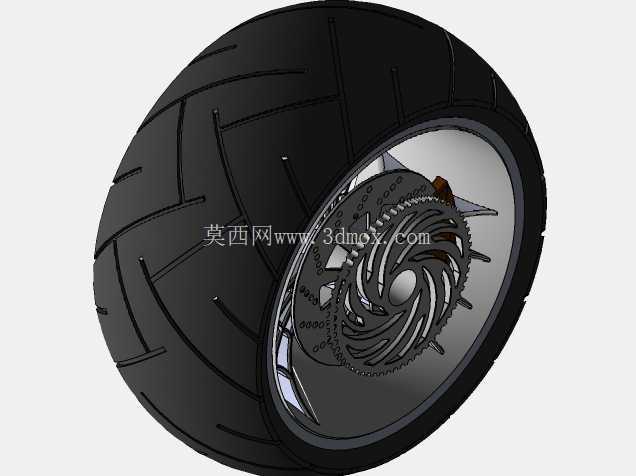

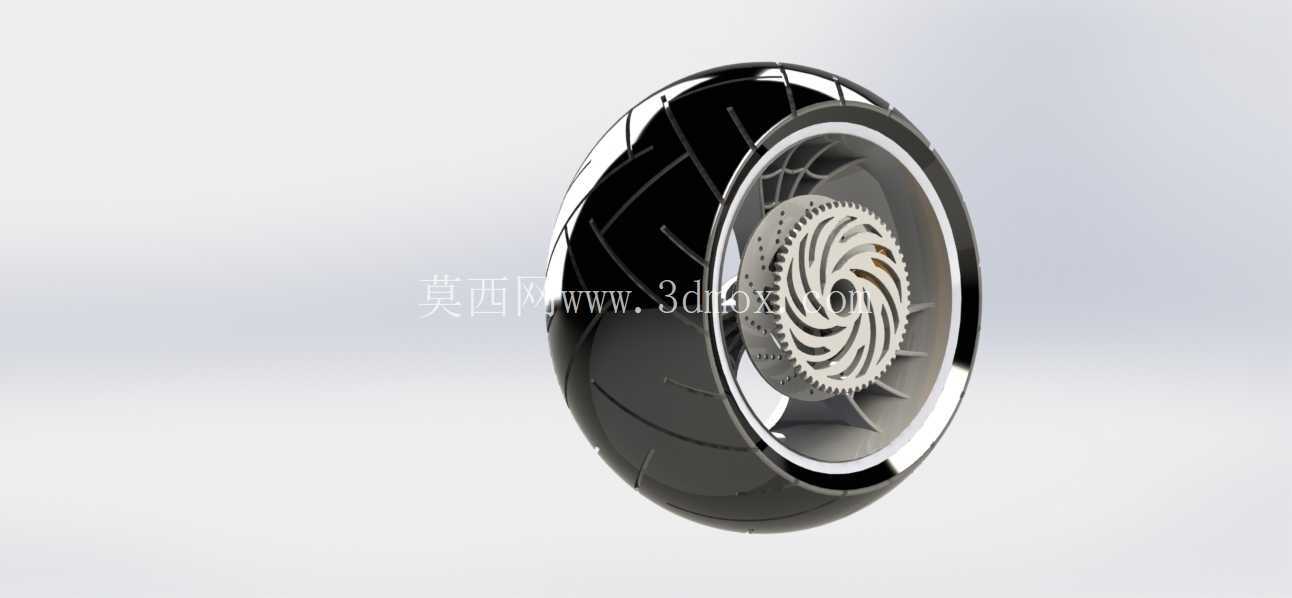

Chopper改装摩托后轮轮毂轮胎结构

　　这套轮组结构针对Chopper风格定制摩托的后轮承载需求设计，区别于常规量产摩托后轮的对称布局，采用了偏置式的轮毂安装位，适配Chopper车型常见的硬尾车架、长轴距后摇臂安装边界，轮组整体安装同轴度公差控制在0.05mm以内，可匹配1英寸直径的后轴安装孔位，轮辋外缘直径适配18英寸改装真空轮胎，胎面宽度适配200mm规格的扁平巡航胎，满足Chopper车型低趴姿态下的接地面积需求。

　　从结构设计逻辑来看，轮组内部集成了传动齿盘的安装定位台，无需额外加装转接法兰即可直接匹配皮带传动或链条传动的从动齿盘，齿盘安装位的螺栓孔采用圆周等距分布设计，孔位公差控制在H7级，可兼容市面主流的改装后传动套件。轮毂内部的辐条采用仿生涡旋式的一体化结构，区别于传统钢丝辐条的拼接装配形式，一体化辐条在建模阶段就完成了受力拓扑优化，在轮组承受弯道侧向载荷、起步加速扭矩、制动减速冲击力的工况下，应力集中点的最大等效应力控制在铝合金许用应力范围的60%以内，既保证了结构强度，又通过镂空涡旋结构降低了轮组的非簧载质量，提升车辆行驶过程中的悬挂响应速度。

　　轮辋部分采用深槽式的真空胎兼容结构，轮缘处设计有标准的胎圈座台阶，可保证轮胎充气后胎圈与轮辋的密封贴合，无需加装内胎即可满足低压行驶状态下的密封要求，轮辋内侧预留了动平衡配重块的安装卡槽，可在轮组装配完成后进行动平衡校正，将剩余不平衡量控制在5g·cm以内，避免高速行驶时出现轮组抖动的问题。轮毂中心的轴承安装位设计有双轴承定位台阶，可适配两个标准深沟球轴承的压装，轴承位的同轴度、圆柱度公差均满足转动件的装配要求，压装后轴承内圈与后轴、外圈与轮毂的配合间隙符合摩托车轮系的设计规范，可保证轮组长时间转动下的磨损均匀性。

　　在实际应用场景中，这类定制后轮主要面向手工改装的Chopper巡航摩托，这类车型通常不采用量产车的通用轮组配件，需要根据车架后摇臂的宽度、传动系统的偏移量、后泥瓦的安装间隙来定制轮组的安装尺寸，建模过程中充分考虑了改装场景下的安装兼容性：轮组的轴向总宽度控制在220mm以内，可适配多数Chopper车型后摇臂的安装开档尺寸，轮毂外侧的装饰面与辐条结构做了等半径的顺滑过渡，不会与后泥瓦、后刹车卡钳的安装位产生运动干涉。轮胎部分的胎纹采用块状巡航胎纹设计，胎面的排水沟槽深度设置为8mm，既可以满足干燥铺装路面的抓地力需求，也能在湿滑路面通过沟槽快速排出胎面与路面之间的积水，避免水滑现象的发生。

　　从建模细节来看，轮组各部件的装配关系完全按照实际生产的装配逻辑搭建：轮胎与轮辋的配合面设置了合理的过盈量，模拟实际压装轮胎时的装配状态；辐条与轮辋、轮毂中心的连接部分做了圆角过渡处理，避免应力集中导致的结构疲劳；齿盘安装位的端面设置了0.1mm的凸起定位环，可保证传动齿盘安装后与轮组的同轴度，避免传动过程中出现皮带跑偏、链条异响的问题。整个轮组的外形设计兼顾了Chopper车型的复古定制风格与实际行驶的结构性能，没有为了视觉效果牺牲结构可靠性，所有曲面造型都在满足受力要求的前提下做了流线型优化，辐条的涡旋造型既可以在行驶过程中引导气流对刹车系统进行辅助散热，也形成了区别于常规量产轮组的视觉识别特征，适配定制摩托的个性化设计需求。
