Arduino迷你LED循环交通灯模块设计

　　在嵌入式教学实验、小型智能交通演示场景、创客DIY项目开发中，这类集成式三色LED信号灯模块是非常常用的执行端部件，不同于市面零散的直插LED搭配面包板的临时搭建方案，这款一体化模块从结构设计层面就考虑了实际安装与使用的便捷性，能直接插接到标准Arduino控制板的IO引脚上，省去了外接限流电阻、飞线整理的繁琐步骤。

　　从实际功能来看，模块集成了红、黄、绿三颗独立的直插式LED灯珠，对应常规交通信号灯的三色指示逻辑，可通过Arduino的IO口输出高低电平实现单灯点亮、多灯组合、循环闪烁等多种控制逻辑，既可以模拟真实路口的交通灯时序切换，也能作为小型设备的状态指示单元，比如生产线工位的状态提示、智能小车的运行状态反馈、教学实验中的IO输出验证载体。

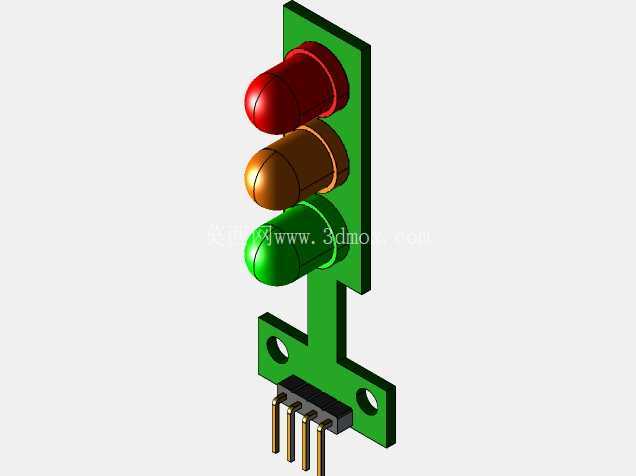

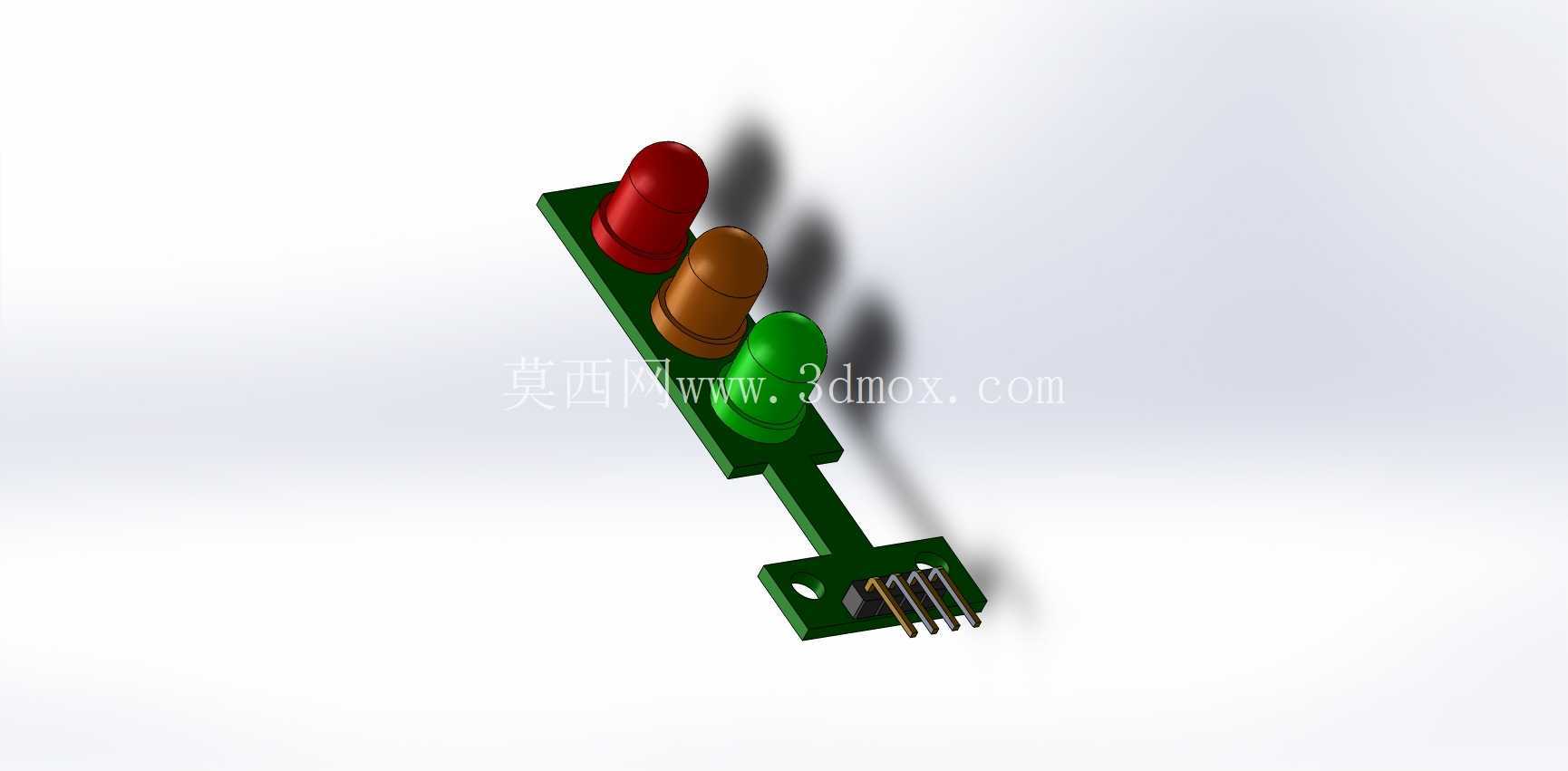

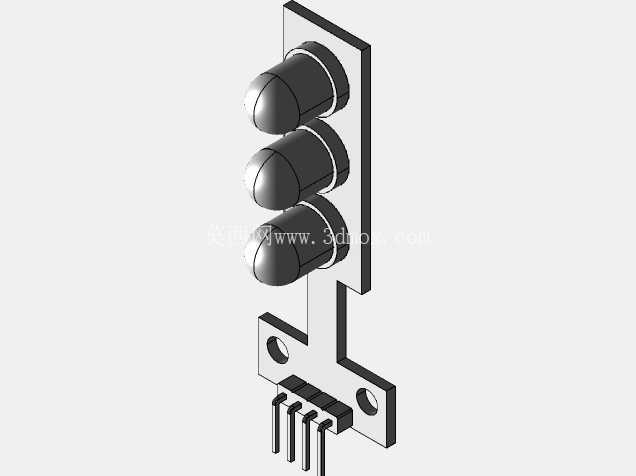

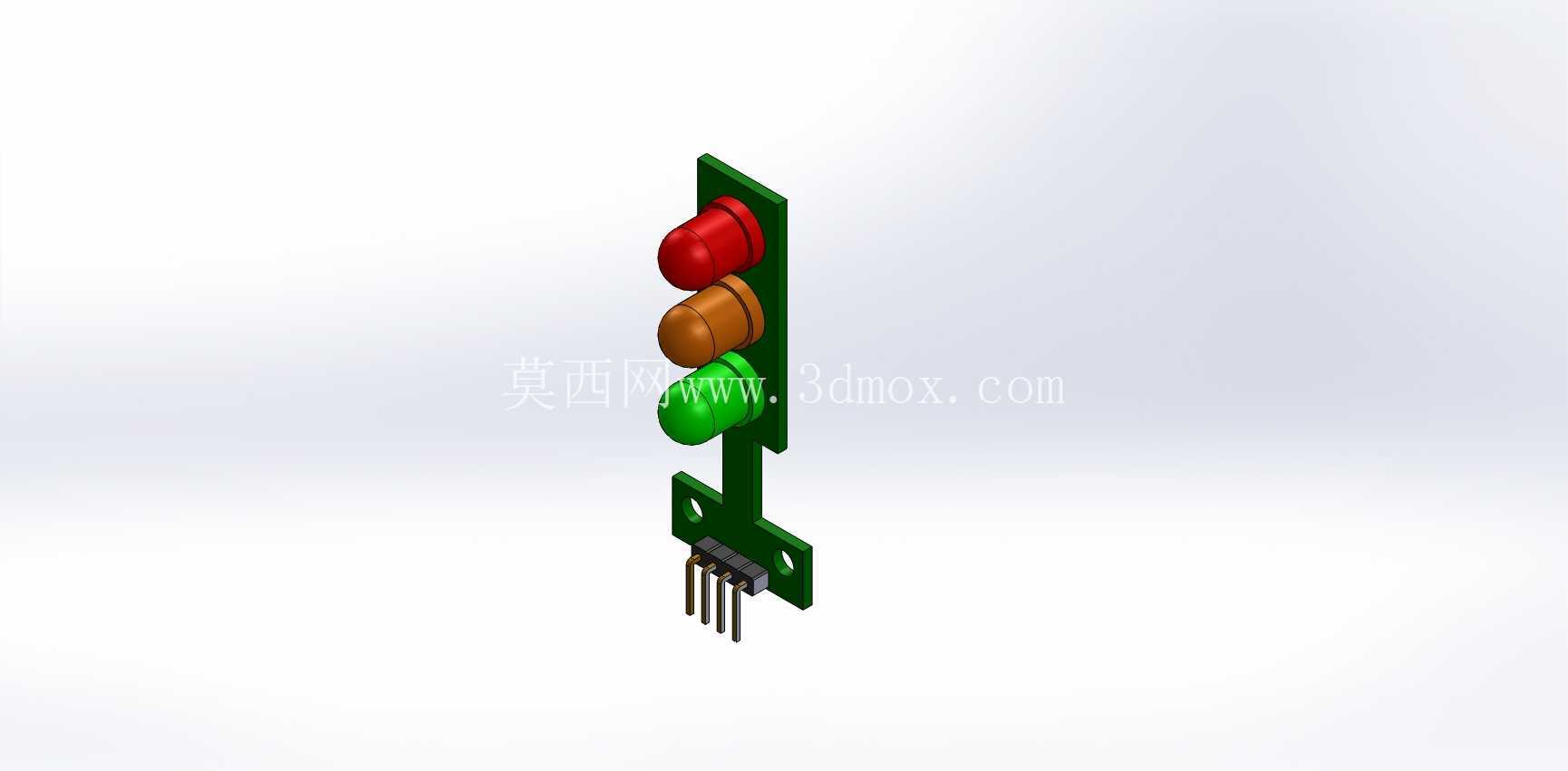

　　设计思路上，模块采用一体化PCB载板结构，绿色阻焊的PCB板同时承担了电路连接与结构支撑的作用，三颗LED沿PCB板纵向等距排布，灯珠外侧预留了凸起的挡边结构，既可以避免灯珠受外力磕碰损坏，也能减少相邻灯珠点亮时的光线串扰，提升不同颜色信号的辨识度。PCB板下端引出标准间距的直插排针，排针引脚定义对应LED的正负极与公共端，排针长度适配常规面包板、Arduino扩展板的插接深度，不需要额外焊接转接头就能直接使用。

　　安装边界方面，PCB板下部预留了两个对称的安装固定孔，孔径适配M2规格的螺丝，既可以通过排针直接插接固定在控制板上，也能利用固定孔将模块锁附在设备外壳、演示沙盘的对应位置，固定孔的位置避开了背面的走线区域，不会因为螺丝锁紧造成PCB线路短路。模块整体厚度控制在10mm以内，灯珠突出PCB板面的高度不超过8mm，安装后不会占用过多的纵深空间，适合在紧凑的演示装置、小型智能设备内部布置。

　　结构细节上，每颗LED的焊接位置都做了焊盘加大处理，能承受多次插拔、震动带来的应力，避免常规小焊盘容易出现的焊盘脱落问题。排针与PCB的连接位置做了透锡处理，保证插接时的结构强度，不会因为多次插拔导致排针松动。灯珠与PCB之间的间隙做了点胶固定处理，在长期震动的使用场景下，不会出现灯珠歪斜、引脚脱焊的问题。

　　实际应用中，这类模块不需要额外搭配外围电路，直接通过杜邦线连接控制板IO口与电源就能工作，单颗LED的工作电流控制在安全范围内，不会因为电流过大烧坏IO口，既适合嵌入式入门学习者做基础的输出控制实验，也能直接集成到成熟的小型演示装置中作为标准部件使用，相比自行搭建的分立元件方案，一体化结构的可靠性更高，安装维护的成本更低，在教学演示、创客开发、小型智能装置搭建场景中都有很高的适配性。
